Levelflex FMP51, FMP52, FMP54
9. Deckel des Anschlussklemmenraums aufschrauben.
10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet;
dann festziehen.

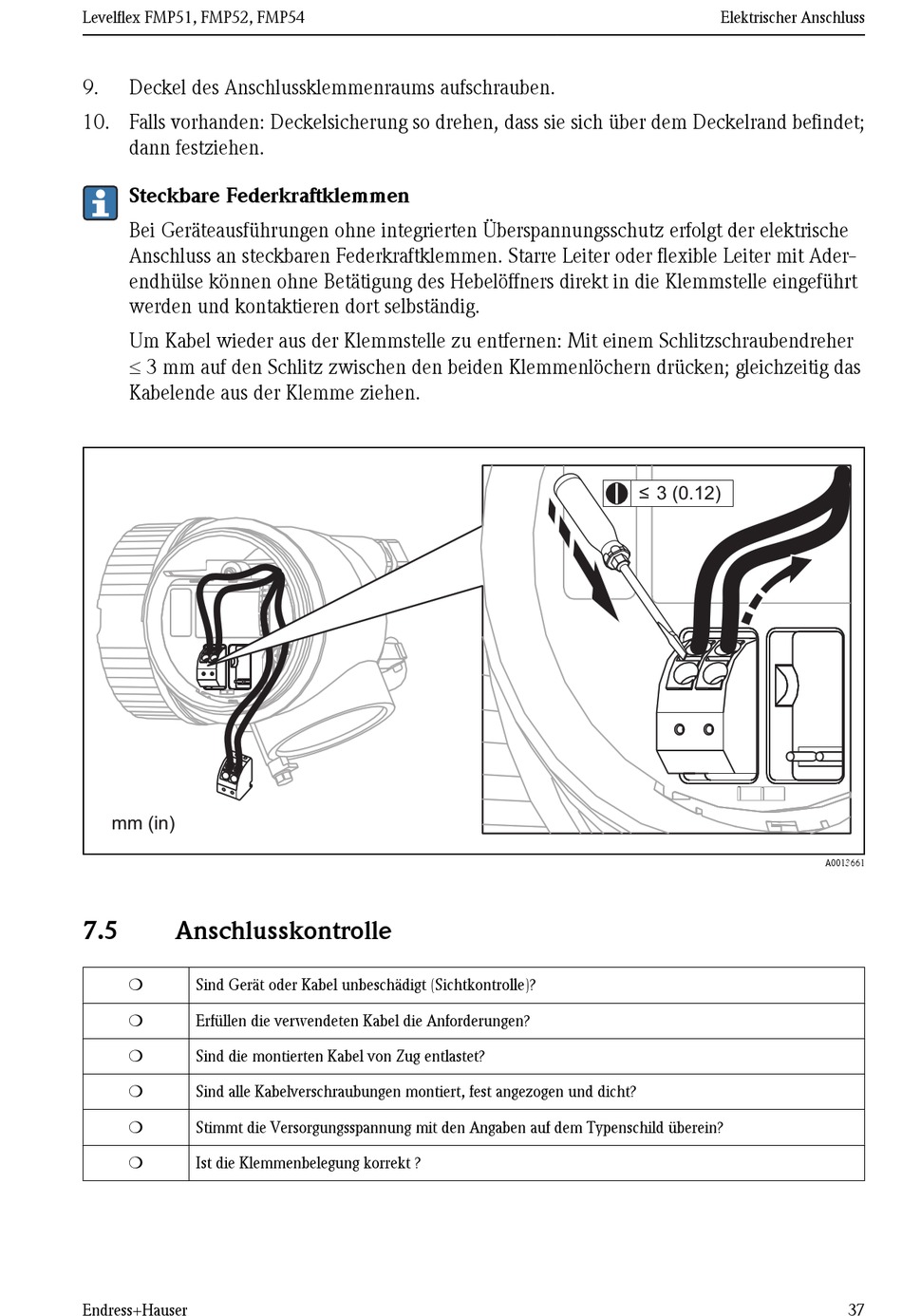

Steckbare Federkraftklemmen

Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss an steckbaren Federkraftklemmen. Starre Leiter oder flexible Leiter mit Ader-
endhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt
werden und kontaktieren dort selbständig.
Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher
£ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das
Kabelende aus der Klemme ziehen.
mm (in)
7.5

Anschlusskontrolle

Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Ist die Klemmenbelegung korrekt ?
Endress+Hauser
Elektrischer Anschluss
≤ 3 (0.12)
A0013661
37
