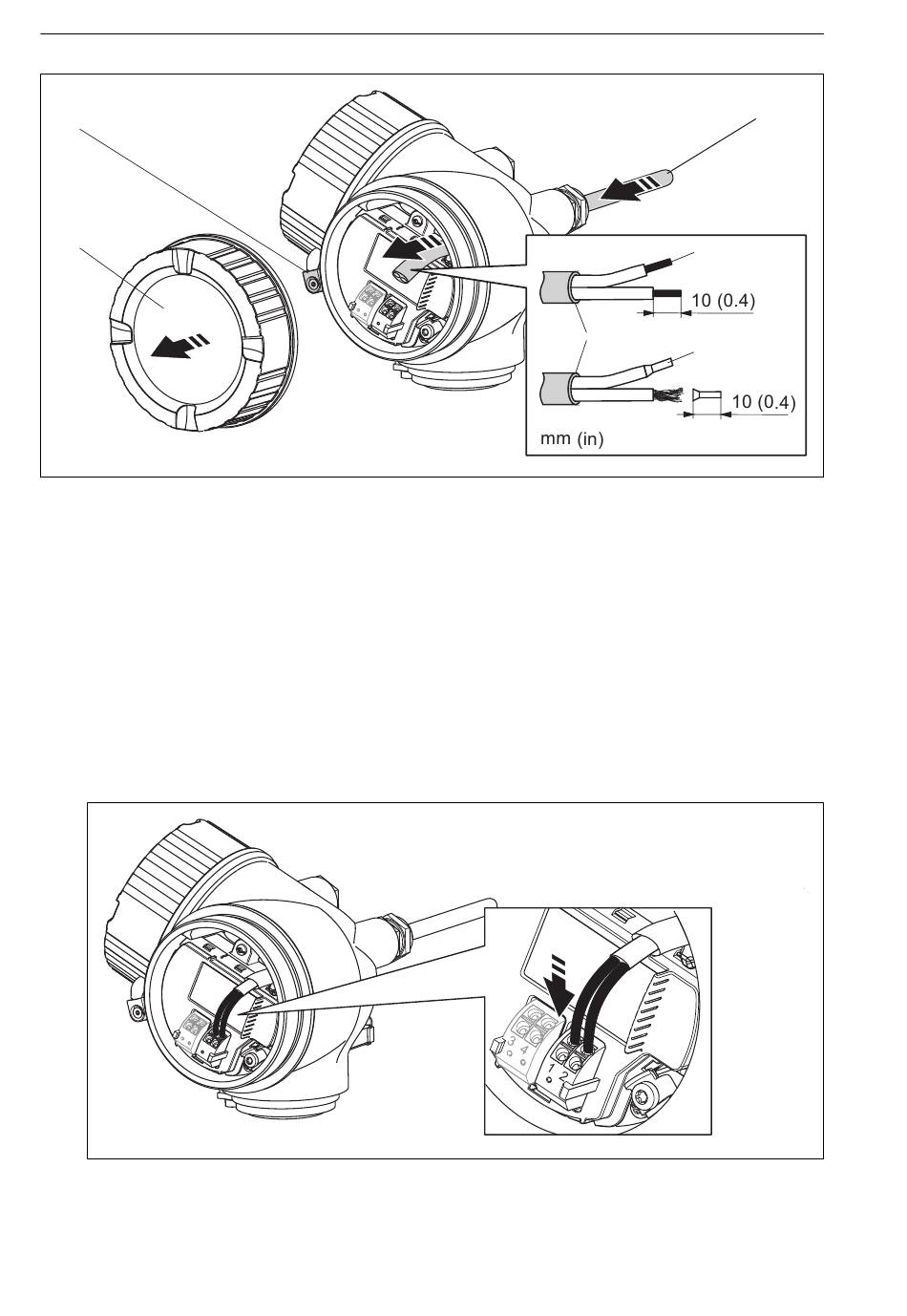

Elektrischer Anschluss
1.
2.
1.
Sicherungskralle des Anschlussraumdeckels lösen.
2.
Anschlussraumdeckel abschrauben.
3.
Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung
entfernen, um Dichtheit zu gewährleisten.
4.
Kabelmantel entfernen.
5.
Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
6.
Kabelverschraubungen fest anziehen.
7.
Kabel gemäß Klemmenbelegung anschließen .
8.
Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbin-
den.
36
Levelflex FMP51, FMP52, FMP54
3.
5.
4.
5.
Endress+Hauser
A0012619
A0013837
