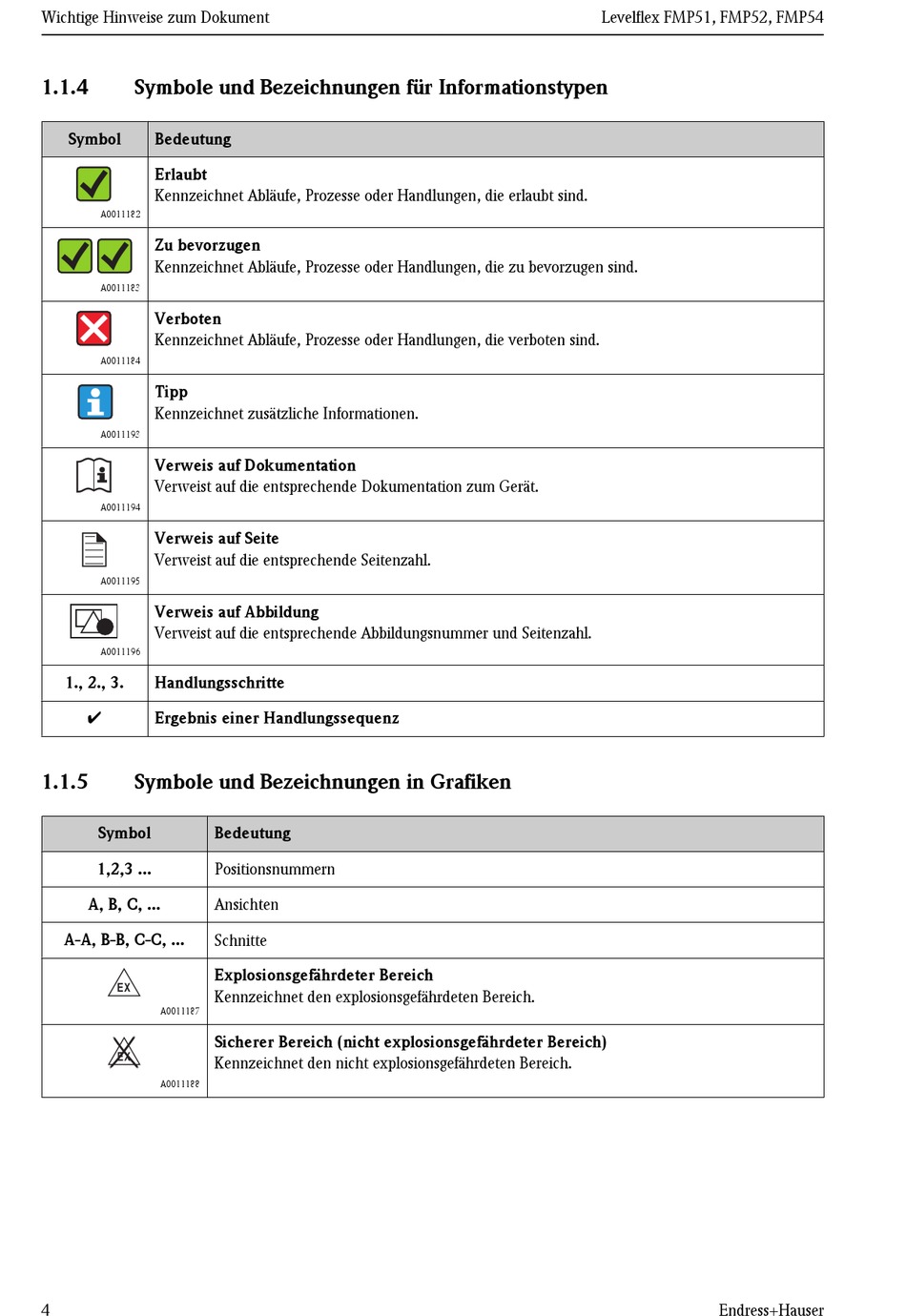

Wichtige Hinweise zum Dokument
1.1.4 Symbole und Bezeichnungen für Informationstypen
Symbol Bedeutung
Erlaubt
Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind.
A0011182
Zu bevorzugen
Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
A0011183
Verboten
Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind.
A0011184
Tipp
Kennzeichnet zusätzliche Informationen.
A0011193
Verweis auf Dokumentation
Verweist auf die entsprechende Dokumentation zum Gerät.
A0011194
Verweis auf Seite
Verweist auf die entsprechende Seitenzahl.
A0011195
Verweis auf Abbildung
Verweist auf die entsprechende Abbildungsnummer und Seitenzahl.
A0011196
1., 2., 3. Handlungsschritte
Ergebnis einer Handlungssequenz
Ã
1.1.5

Symbole und Bezeichnungen in Grafiken

Symbol
1,2,3 ...
A, B, C, ...
A-A, B-B, C-C, ...
-
A0011187
.
A0011188
4
Bedeutung
Positionsnummern
Ansichten
Schnitte
Explosionsgefährdeter Bereich
Kennzeichnet den explosionsgefährdeten Bereich.
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
Kennzeichnet den nicht explosionsgefährdeten Bereich.
Levelflex FMP51, FMP52, FMP54
Endress+Hauser
