Montage

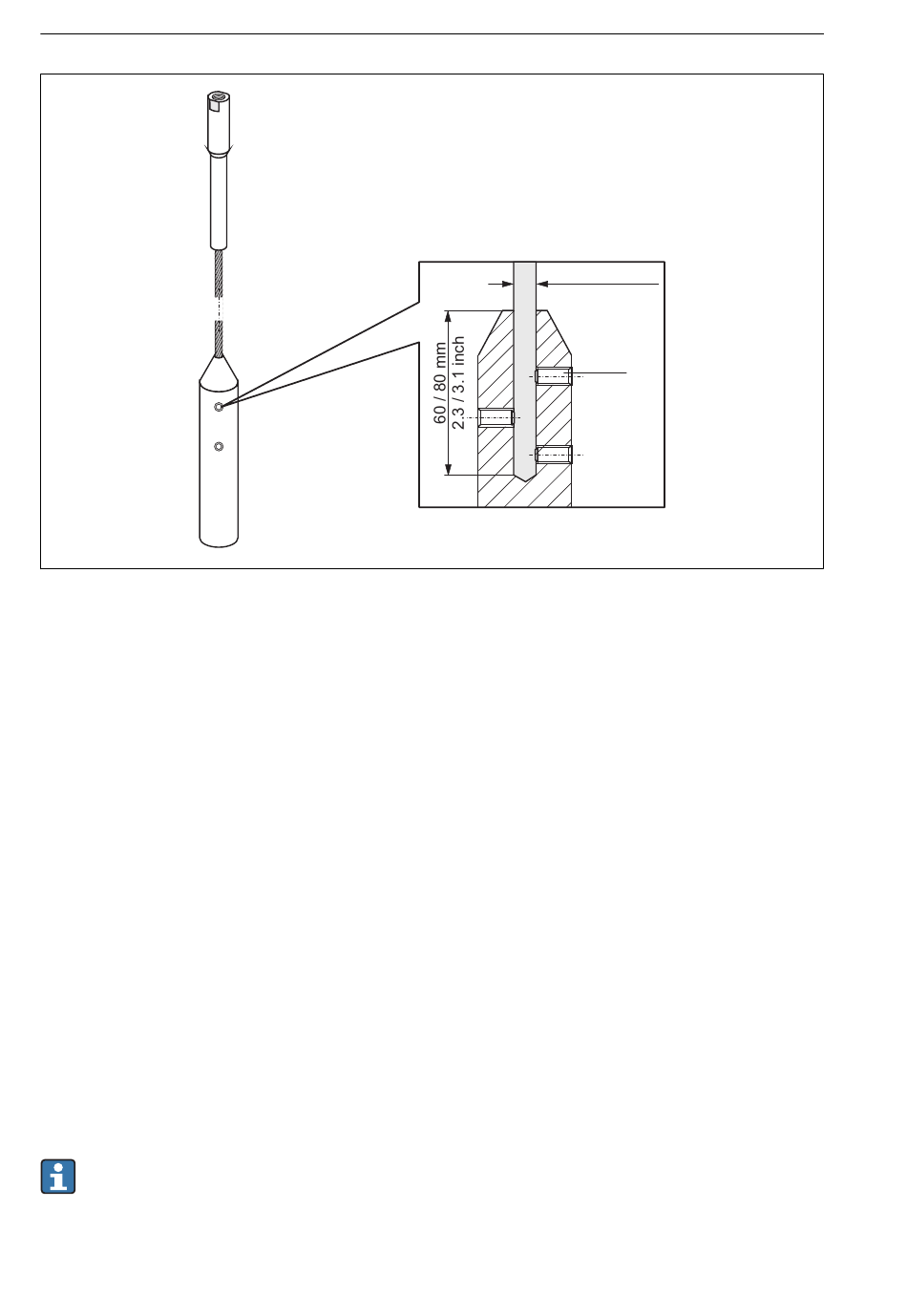

1. Mit Innensechskantschlüssel SW3 die 3 Gewindestifte am Seilgewicht lösen. Hinweis: Die
Gewindestifte sind zur Sicherung gegen unbeabsichtigtes Lösen mit einer klemmenden
Beschichtung versehen, so dass beim Lösen ein erhöhtes Drehmoment aufgebracht werden
muss.
2. Gelöstes Seil aus dem Gewicht ziehen.
3. Neue Seillänge abmessen.
4. An der zu kürzenden Stelle das Seil mit Klebeband umwickeln, um es gegen Aufspleißen
zu sichern.
5. Das Seil rechtwinklig absägen oder mit Bolzenschneider abschneiden.
6. Das Seil in das Gewicht vollständig einführen: Seil 4 mm (0,16 in): 60 mm (2,4 in) tief;
Seil 6 mm (0,24 in): 80 mm (3,2 in) tief.
7. Gewindestifte wieder einschrauben. Wegen der klemmenden Beschichtung der Gewin-
destifte ist kein Sicherungslack erforderlich. Drehmoment: Seil 4 mm (0,16 in):
5 Nm (3,7 lbf ft); Seil 6 mm (0,24 in): 15 Nm (11 lbf ft).
Kürzen von Koaxsonden
Koaxsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslaufkonus
kleiner ist als 10 mm (0,4 in).
Koaxsonden können maximal 80 mm (3,2 in) von unten gekürzt werden. Sie haben im
Inneren Zentrierungen, die den Stab zentrisch im Rohr fixieren. Die Zentrierungen werden
durch Bördel auf dem Stab gehalten. Eine Kürzung ist bis ca. 10 mm (0,4 in) unterhalb der
Zentrierung möglich.
24
Levelflex FMP51, FMP52, FMP54
4 / 6 mm
0.16 / 0.25 inch
SW3
5/15 Nm
A0012453
