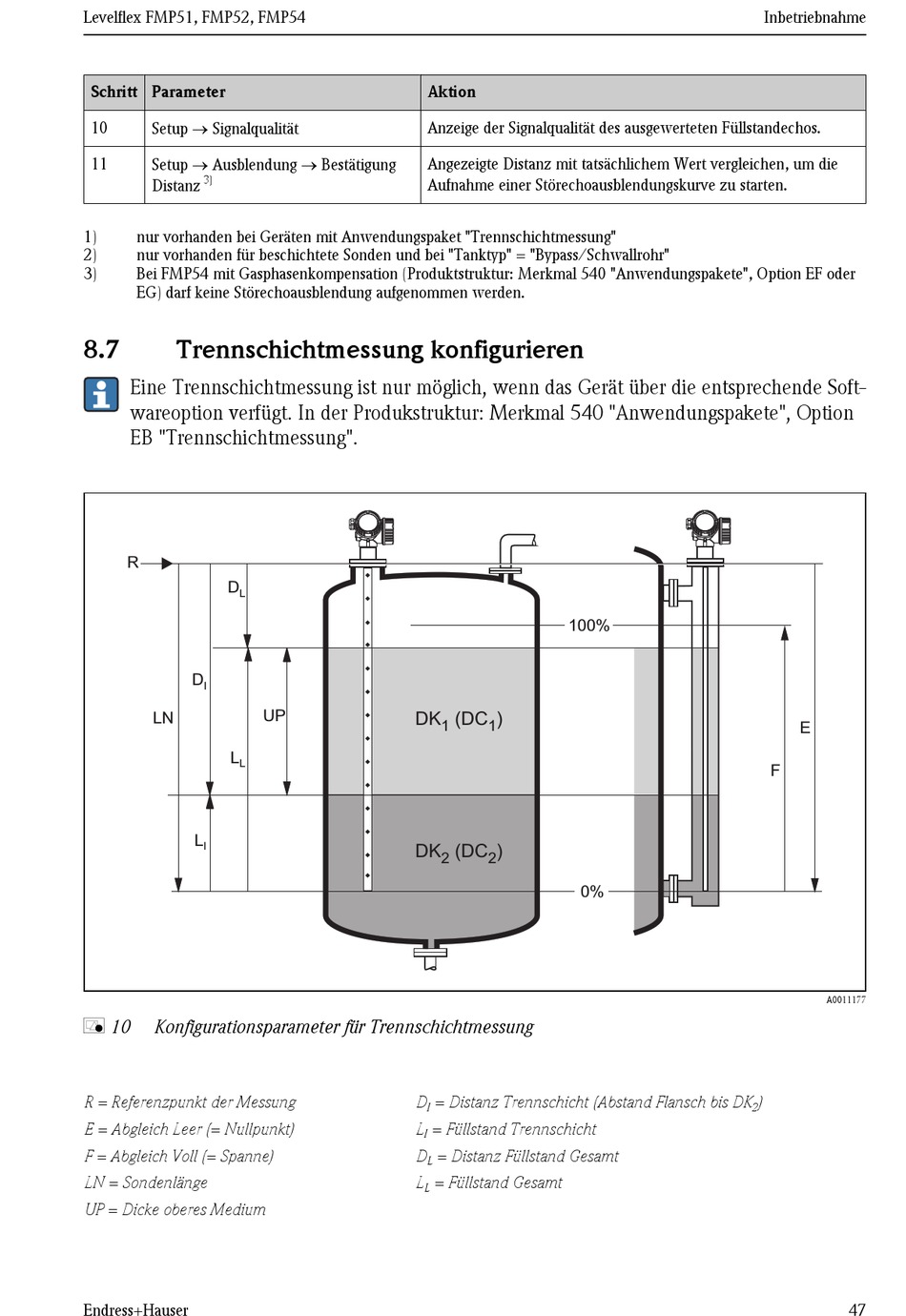

Endress+Hauser Levelflex FMP51 Kurzanleitung Seite 47

Levelflex FMP51, FMP52, FMP54
Schritt Parameter
Setup ® Signalqualität
10
Setup ® Ausblendung ® Bestätigung
11
3)
Distanz
1) nur vorhanden bei Geräten mit Anwendungspaket "Trennschichtmessung"
2) nur vorhanden für beschichtete Sonden und bei "Tanktyp" = "Bypass/Schwallrohr"
3) Bei FMP54 mit Gasphasenkompensation (Produktstruktur: Merkmal 540 "Anwendungspakete", Option EF oder
EG) darf keine Störechoausblendung aufgenommen werden.
8.7 Trennschichtmessung konfigurieren
Eine Trennschichtmessung ist nur möglich, wenn das Gerät über die entsprechende Soft-
wareoption verfügt. In der Produkstruktur: Merkmal 540 "Anwendungspakete", Option
EB "Trennschichtmessung".
R
D
L
D
I
LN
L
L
L
I
å 10 Konfigurationsparameter für Trennschichtmessung
R = Referenzpunkt der Messung
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
LN = Sondenlänge
UP = Dicke oberes Medium
Endress+Hauser
Aktion
Anzeige der Signalqualität des ausgewerteten Füllstandechos.
Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die
Aufnahme einer Störechoausblendungskurve zu starten.
UP
DK
DK (DC )
D = Distanz Trennschicht (Abstand Flansch bis DK
I
L = Füllstand Trennschicht
I
D
L
L = Füllstand Gesamt
L
100%
( DC )
1 1
2 2
0%
= Distanz Füllstand Gesamt
Inbetriebnahme
E
F
A0011177
)
