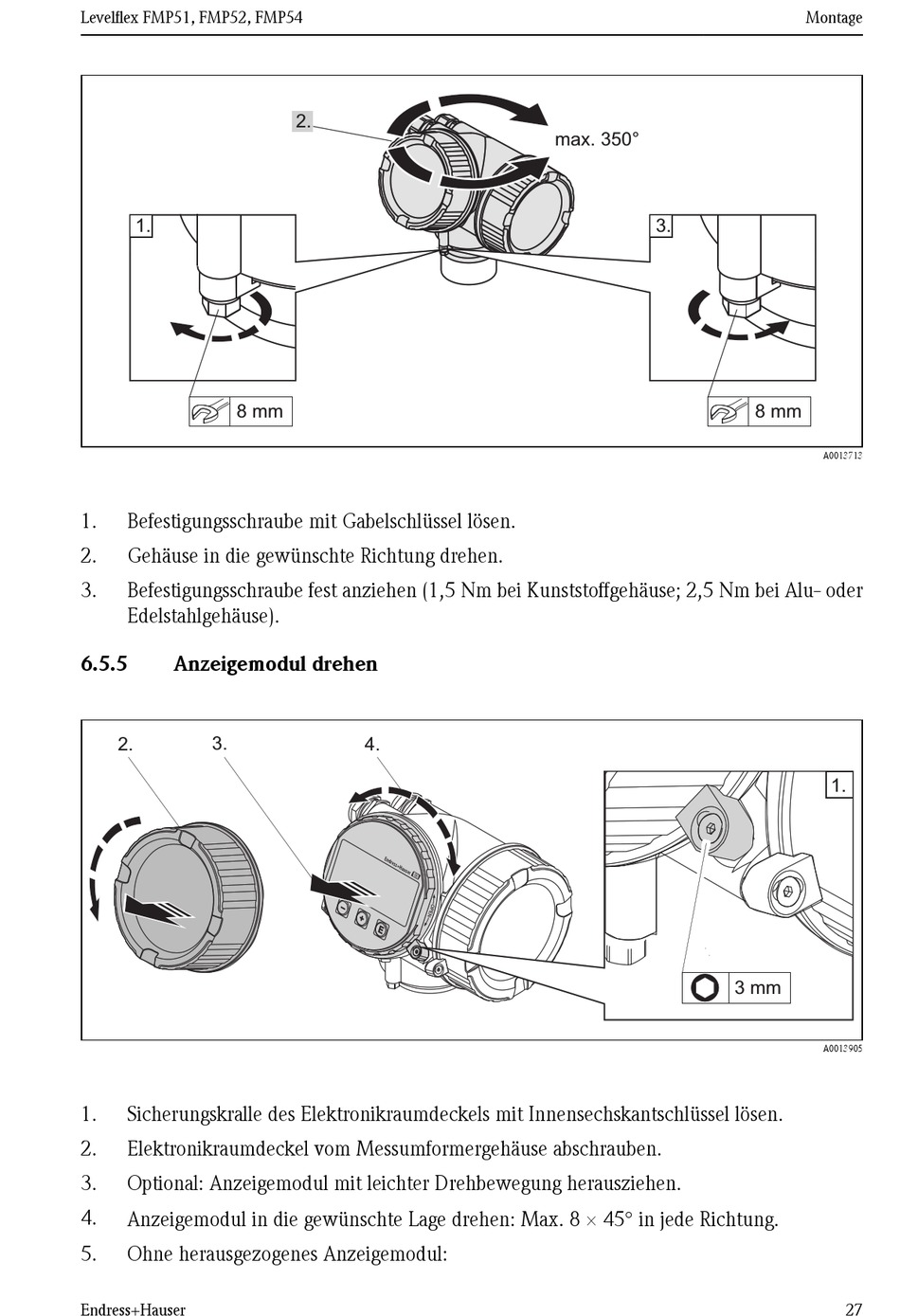

Levelflex FMP51, FMP52, FMP54
1.
8 mm
1. Befestigungsschraube mit Gabelschlüssel lösen.
2. Gehäuse in die gewünschte Richtung drehen.
3. Befestigungsschraube fest anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder
Edelstahlgehäuse).
6.5.5 Anzeigemodul drehen
3.
2.
1. Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Optional: Anzeigemodul mit leichter Drehbewegung herausziehen.
4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung.
5. Ohne herausgezogenes Anzeigemodul:
Endress+Hauser
2.
4.
max. 350°
3.
1
Montage
8 mm
A0013713
1.
3 mm
A0013905
