Levelflex FMP51, FMP52, FMP54

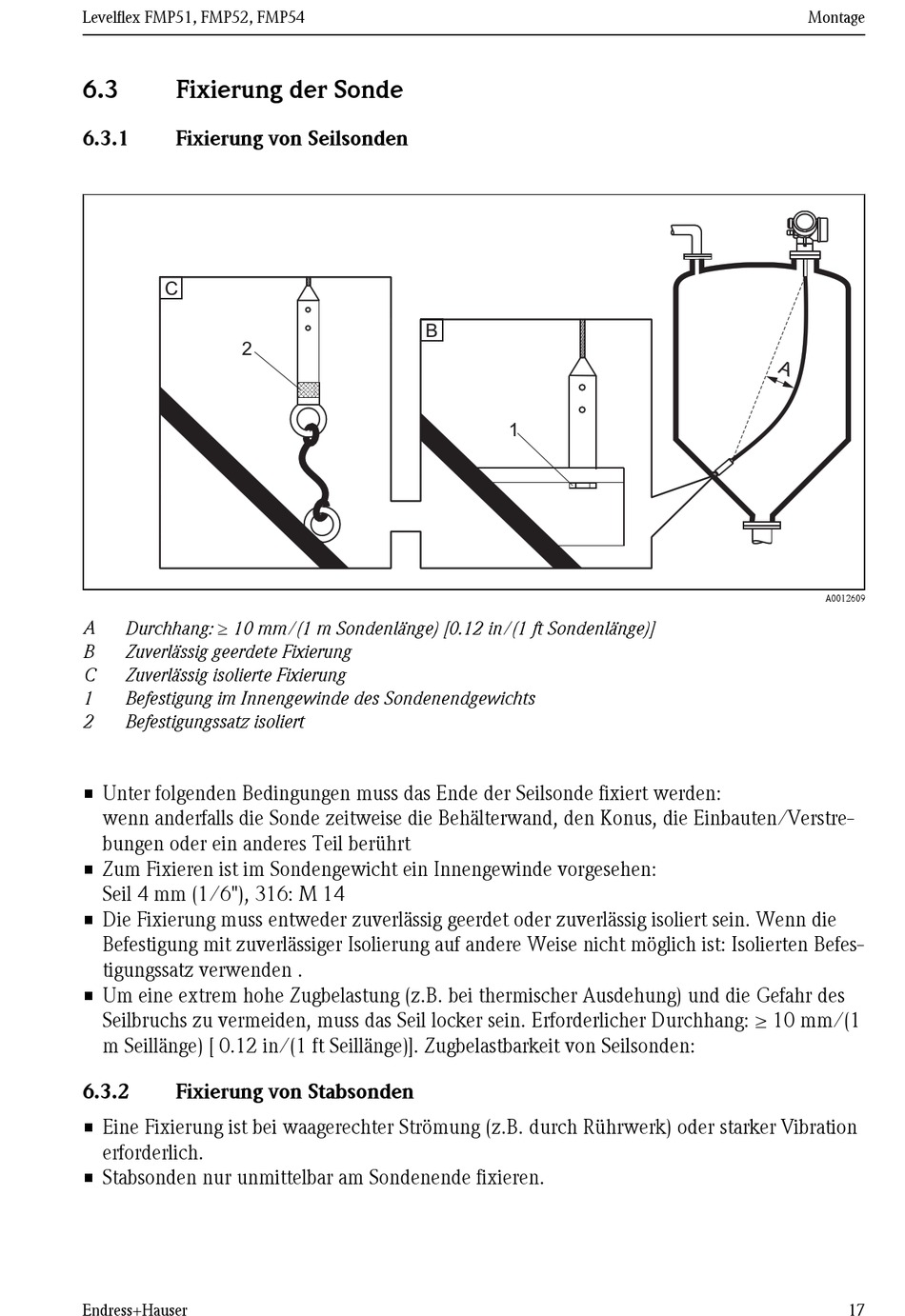

6.3 Fixierung der Sonde
6.3.1 Fixierung von Seilsonden
C
2
A Durchhang: ³ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)]
B Zuverlässig geerdete Fixierung
C Zuverlässig isolierte Fixierung
1 Befestigung im Innengewinde des Sondenendgewichts
2 Befestigungssatz isoliert
• Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden:
wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstre-
bungen oder ein anderes Teil berührt
• Zum Fixieren ist im Sondengewicht ein Innengewinde vorgesehen:
Seil 4 mm (1/6"), 316: M 14
• Die Fixierung muss entweder zuverlässig geerdet oder zuverlässig isoliert sein. Wenn die
Befestigung mit zuverlässiger Isolierung auf andere Weise nicht möglich ist: Isolierten Befes-
tigungssatz verwenden .
• Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des
Seilbruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/(1
m Seillänge) [ 0.12 in/(1 ft Seillänge)]. Zugbelastbarkeit von Seilsonden:
6.3.2 Fixierung von Stabsonden
• Eine Fixierung ist bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibration
erforderlich.
• Stabsonden nur unmittelbar am Sondenende fixieren.
Endress+Hauser
B
1
Montage
A0012609
