Wartung
Kontrolle der Zündelektroden und
der Mischeinrichtung.
· Die 2 Zündkabel vom Zündtrafo
trennen.
· Flammenwächter herausziehen
· Durchführungstülle der zwei Kabel
vom Deckel wegnehmen, durch Ein-
drücken in den Brennkopf.
· Öl-Druckleitungen ablegen.
· Die 3 Deckelbefestigungsschrauben
ganz herausschrauben.
· Deckel über die Kabel abziehen.
· Seitliche Befestigungsschraube der
Mischeinrichtung lösen.
· Misch-Zündeinrichtung herauszie-
hen.
· Zustand der Stauscheibe überprü-
fen.
· Wenn nötig Düsen austauschen.
· Stellung der Zündelektroden und der
Stauscheibe prüfen.
· Wenn nötig, die vom Deckel aus
erreichbare Teile entstauben.
· Vorhandensein und Zustand der
Ringdichtung bei der Montage
prüfen.
06/2006 - Art. Nr. 13 018 106B
Servicearbeiten an Kessel und
Brenner führt ausschließlich die
geschulte Fachkraft durch. Um eine
turnusgemäße Durchführung der
Servicearbeiten zu gewährleisten
sollte dem Betreiber der Anlage der
Abschluß eines Wartungsvertrages
empfohlen werden.
Kontrolle der Abgastemperatur
· Abgastemperatur überprüfen.
· Kessel reinigen, wenn die Abgastem-
peratur den Wert der Inbetriebnahme
um mehr als 30K überschreitet.

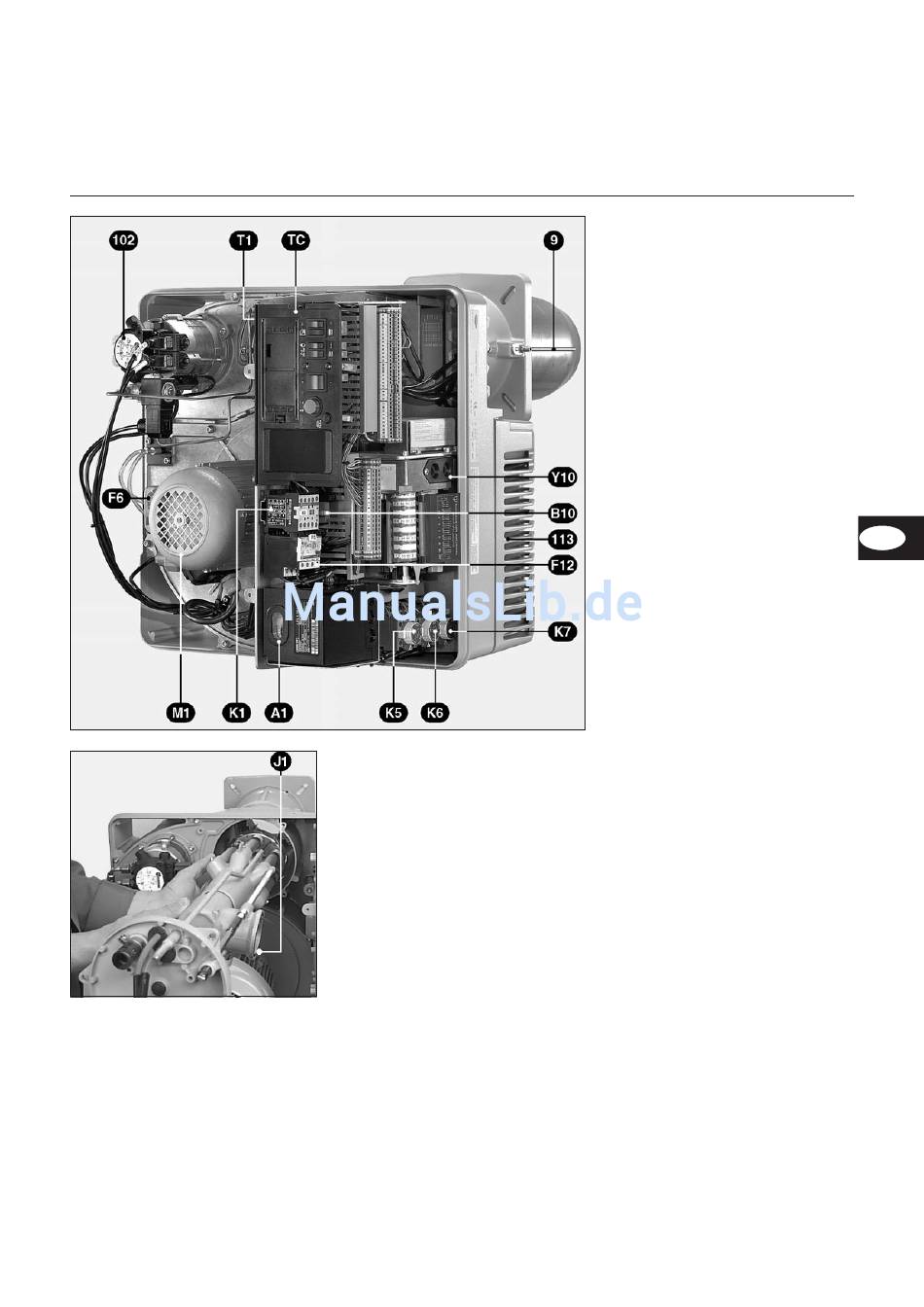

A1
Feuerungsautomat
B10
Messpunkt [µA DC]
F6
Luftdruckwächter
F12
Überstromrelais Schütz
K1
Schütz des Gebläsemotors
K5-K6-K7 Zeitrelais
M1
Gebläsemotor
SA1
Anzeige auf dem
Feuerungsautomat:
- des Programms,
- der Fehler: rote Kontroll-Lampe
leuchtet und Drucktaster zum
Entriegeln
TC
Bedienfeld TC
T1
Zündtransformator
Y10
Stellmotor
9
Flammrohr
15
Haube
102
Motor/Pumpe
113
Luftkasten
Reinigung des Lüfterrades
· Motor durch Trennen des Elektroan-
schlusses spannungsfrei machen.
· Die 7 Schrauben der Motorplatine
herausdrehen.
· Platine mit Motor sorgfältig ablegen
ohne die Druckabnahmeleitung des
Differential-Luftdruckwächters zu
beschädigen.
· Die Luftdruck-Leitungen "trocken"
reinigen.
· Kein Druckmedium verwenden.
· Die 4 Befestigungsschrauben des
Luftleitschnabels entfernen.
· Luftkanal und Lüfterrad gründlich
reinigen.
· Wieder zusammenbauen.
