Montage
Brennkopf
Gasarmatur
Mischeinrichtung, Brennergehäuse
14

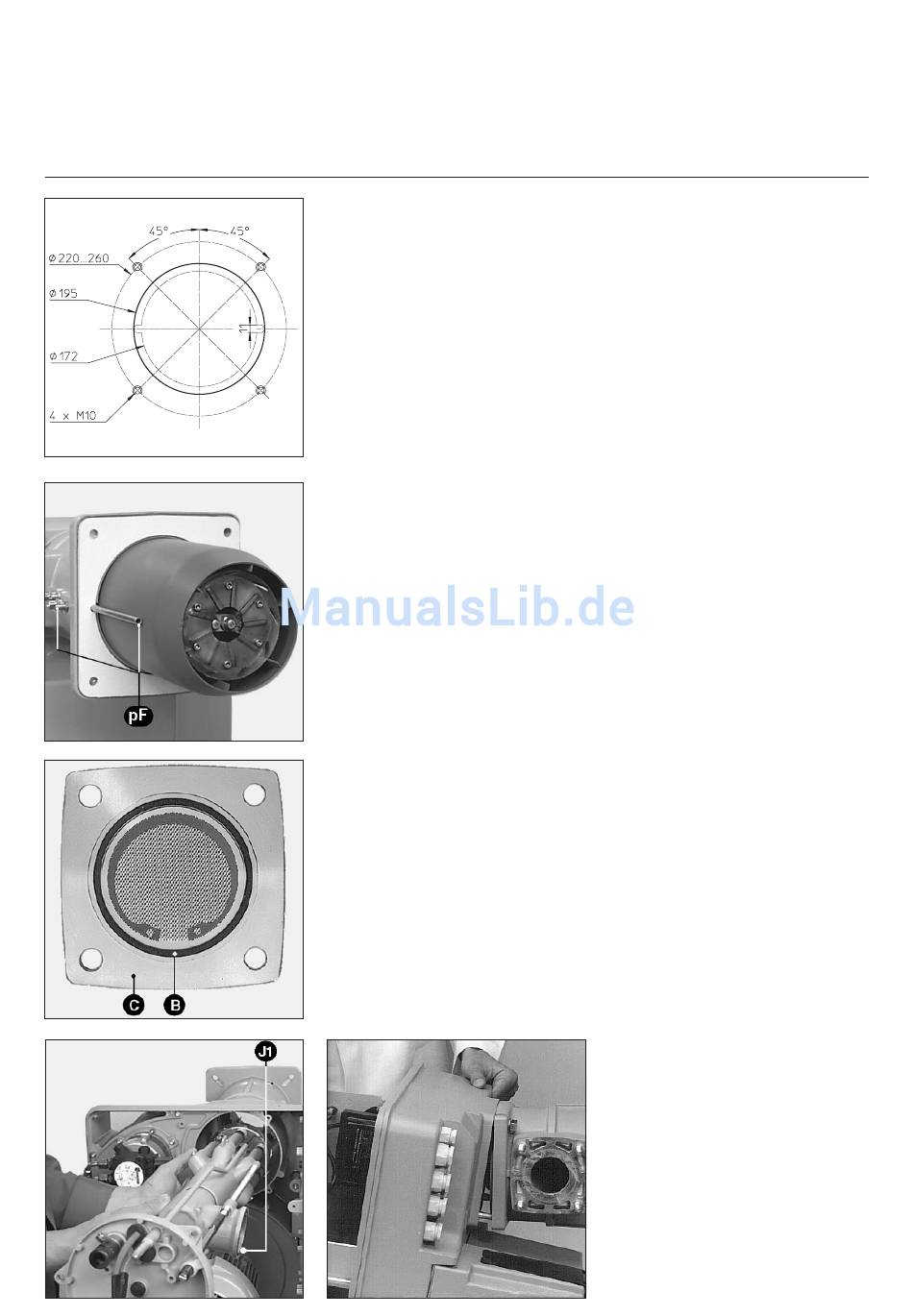

Montage Brennkopf
· Brennerplatte/Kesseltüre gemäß
nebenstehender Zeichnung vorberei-
ten.
· Innendurchmesser Ø von 172 bis
195mm festlegen; bei Innendurch-
messer < 195 muß ein Ausschnitt
auf der Gasanschlußseite für die
Feuerraumdruckabnahmeleitung vor-
bereitet werden.
· für die Brennkopfflanschbefestigung
sind 4 Bohrungen M10 (Lochkreis-
durchmesser 220-260mm) gemäß
nebenstehender Zeichnung erforder-
lich.
· Stehbolzen M10 in die Brenner-
platte/Kesseltüre einschrauben und
die Isolationsunterlage aufsetzen.
Bei Lochkreis <260 vorgestanzte
Langlöcher auf das erforderliche
Mass ausschneiden.
· Brennkopf mit 4 Sechskantmuttern
M10 für einen rechts- oder linksseiti-
gen Anschluß der Gasarmatur an
der Brennerplatte befestigen.
Der Raum zwischen Flammrohr und
Türisolierung ist mit feuerfestem
Material auszukleiden
Achtung: die Feuerraumdruckab-
nahmeleitung pF darf nicht
verstopft werden.
Montage Gasarmatur SKP75 / MBVEF
· Die richtige Einbaulage des
O-Ringes B im Gasanschlußflansch
C überprüfen.
· Die Gasarmatur mit Muttern M10 so
befestigen, daß der SKP-Regler
oder die Magnetspulen der MBVEF
unbedingt senkrecht über der Gas-
armatur liegen.
· Die mitgelieferten, gekennzeichneten
Impulsleitungen pF, pL und pG für
linken oder rechten Gasanschluß
montieren.
· Bei SKP 75 das mitgelieferte Sicher-
heitsmagnetventil (Bausatz) mit
Spule nach oben montieren, den mit-
gelieferten Gasfilter (Bausatz) waage-
recht mit obenliegendem Deckel
06/2006 - Art. Nr. 13 018 106B
(2 Messanschlüsse) einbauen.
· Den mitgelieferten Gaskugelhahn
(Bausatz) vor dem Gasfilter
montieren.
· Bei SKP 75 den mitgelieferten
Manometer mit Druckknopfhahn
(Bausatz) anbauen.
· Bausatz Dichtheitskontrollgerät
(Zubehör) montieren.
Montage Brennergehäuse
Vor der Montage des Brennergehäuses
Mischeinrichtung demontieren. Dazu
seitliche Befestigungsschraube
(gegenüber dem Gasanschluß) der
Mischeinrichtung lösen (Kontermutter
M10 und Inbusschraube) und Mischein-
richtung herausziehen.
Hängt das Brennergehäuse unter der
Brennkopfachse, ist wie folgt vorzuge-
hen.
· Auf dem Brennergehäuse die zwei
unteren Muttern abschrauben, die
zwei oberen Muttern so weit als
möglich herausdrehen.
· Das Brennergehäuse schräg nach
vorn stellen und die zwei oberen
Bolzen in die beiden Nuten des
Brennkopfflansches einhängen.
· Brennergehäuse gegen den Brenn-
kopfflansch drücken und die 4
Muttern fest anziehen.
· Falls erforderlich kann das Gehäuse
über die Brennerkopfachse montiert
werden. In diesem Fall muß bei der
Montage umgekehrt vorgegangen
werden.
Andere Brennergehäusestellungen sind
nicht möglich.
