Montage
Prüfung / Einstellung
Mischeinrichtung für Erdgas
VECTRON GL 05.700 DUO PLUS
VECTRON GL 05.1000 DUO PLUS

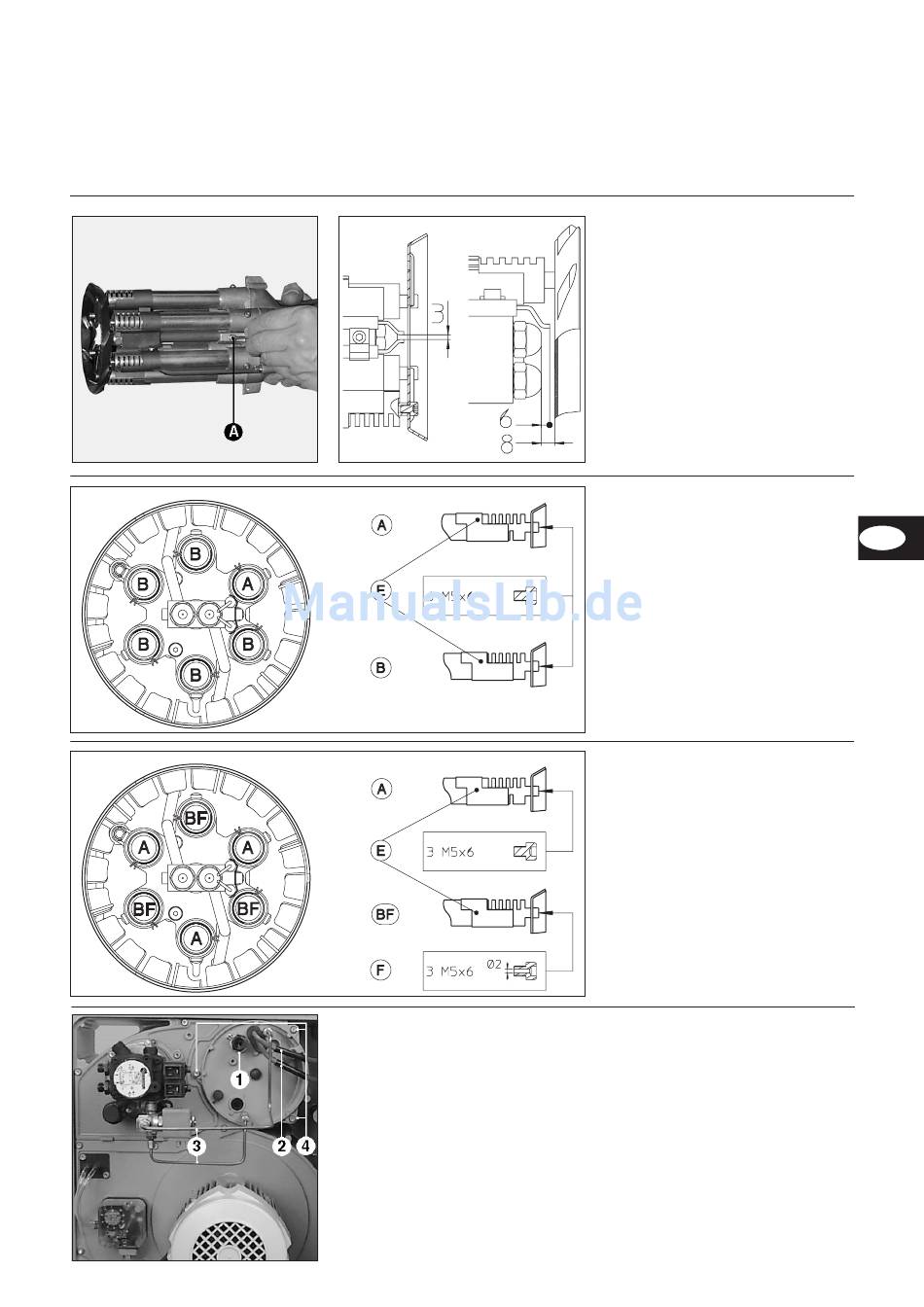

Montage Mischeinrichtung
· UV-Zelle 1 herausziehen.
· Deckel für Mischeinrichtung durch
Herausdrehen von den drei Inbus-
schrauben 4 lösen und ablegen.
· O'Ring des Gasanschlußstückes über-
prüfen.
· Mischeinrichtung einbauen und mit seitli-
cher Schraube anziehen. (Kontermutter
M10 und Inbusschraube)
· Die Verlängerungsstange mit Skala
0-40 (lose im Beipack) für Stauschei-
benverstellung montieren.
· Die Verlängerungsstange muß hierbei in
die Stahlhülse bis zum Anschlag einge-
drückt werden.
06/2006 - Art. Nr. 13 018 106B
Position Düsengestänge
Kontrolle der Mischeinrichtung
· Beim Gasanschluß nach links und
Brennergehäuse unter der Brennkopf-
achse, muß das kpl. Düsengestänge
um 180° gedreht werden. Der selbe
Sachverhalt ergibt sich bei Gasan-
schluß rechts und Brennergehäuse
über der Brennkopfachse. Dazu Stau-
scheibe abmontieren. Schraube A
herausdrehen. Düsengestänge um
180° drehen und wieder einbauen.
· Düsengröße überprüfen; falls
erforderlich gemäß Tab. Seite 18 aus-
tauschen.
· Einstellung der Zündelektroden und
der Stauscheibe überprüfen und
justieren.
Werkseinstellung Gasdüsen
Auf der mit A bezeichnete Gasdüse
sind 5 nach außen und 1 nach innen
gerichteter Schlitz durch die Schiebe-
hülse E offen zu halten.
Befestigung der Stauscheibe durch 6
ungebohrte M5x6 Schrauben.
Auf den mit B bezeichneten Gasdüsen
sind 5 nach außen und 0 nach innen
gerichtete Schlitze durch die Schiebe-
hülsen E offen zu halten.
Werkseinstellung Gasdüsen
Auf den mit A bezeichneten Gasdüsen
sind 5 nach außen und 1 nach innen
gerichteter Schlitz durch die Schiebe-
hülse E offen zu halten.
Befestigung der Stauscheibe auf den
Gasdüsen A durch 3 ungebohrte
M5x6 Schrauben.
Auf den mit BF bezeichneten Gasdüsen
sind 5 nach außen und 0 nach innen
gerichteter Schlitz durch die Schiebehül-
sen E offen zu halten. Befestigung der
Stauscheibe auf den Gasdüsen BF durch
3 gebohrte M5x6 Schrauben.
· Zündkabel durch Öffnung führen
und Gummitülle eindrücken.
· Deckel festschrauben, Zündkabel 2
und Flammwächter 1 anschließen.
· Die 2 Kupferrohre (Beipack; Stufe 1
blaumarkiert) 3 zwischen Pumpe
und Düsengestänge montieren.
Achtung : Beim Anziehen der
Überwurfmutter an dem Düsenge-
stänge gegenhalten
DE
15
