Inbetriebnahme
Voreinstellung
Gasarmatur
Voreinstelldaten MBVEF
Verhältnis V : 1,5
Nullstellung N : 0
Anzeige der
Gasventilöffnung
Einstell-Index
Einstell-Index
des Verhältnis-
des D-Wertes
ses "R"
20

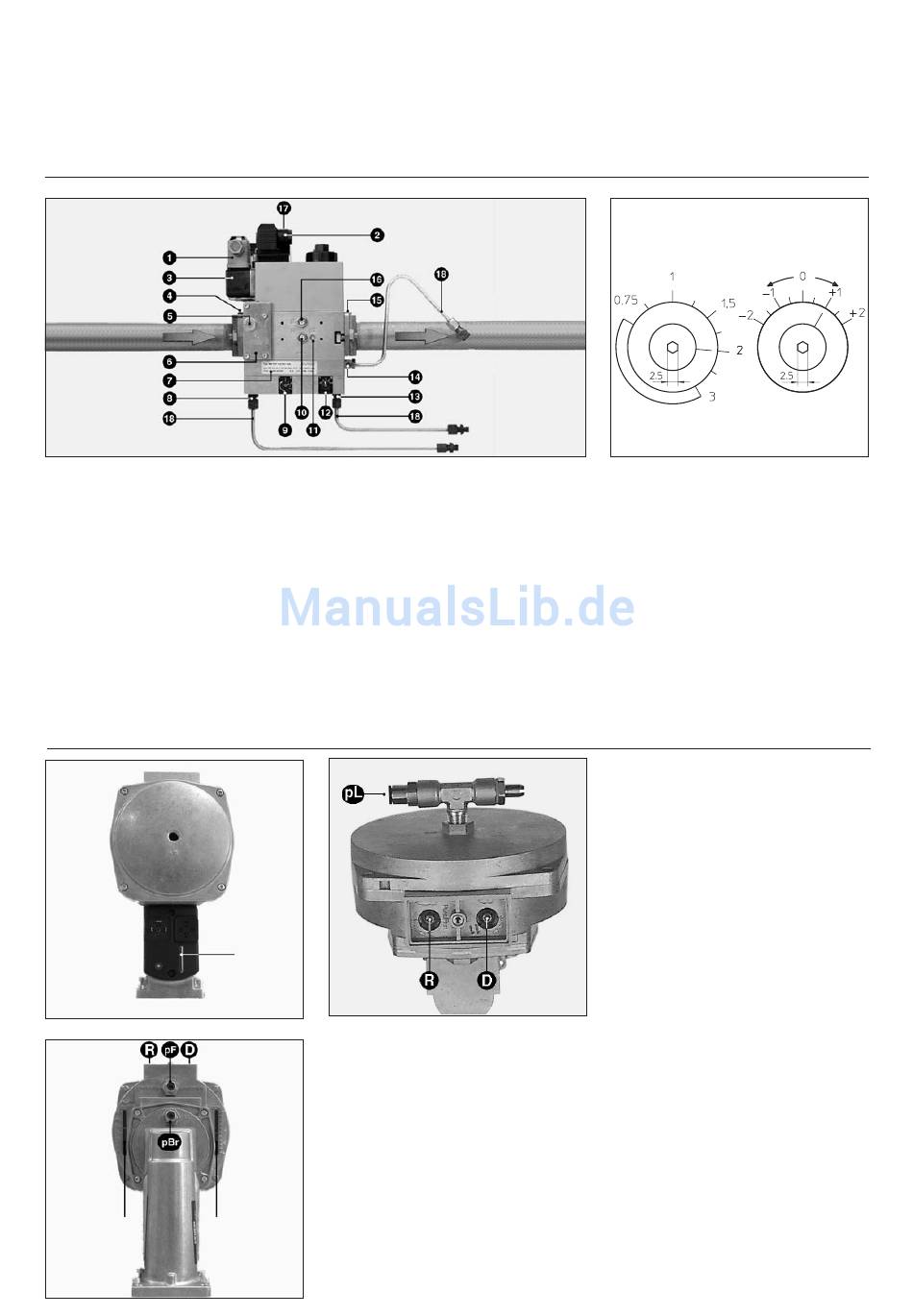

Gasarmatur MBVEF
1
Elektroanschluß des
Gasdruckwächters (DIN 43650)
2
Elektroanschluß der Magnetventile
(DIN 43650)
3
Gasdruckwächter
4
Eingangsflansch
5
Druckmeßnippel R1/8, vor Filter
(beidseitig)
6
Filter (unter Deckel)
7
Typenschild
8
Anschluß Luftdruckleitung pL, R1/8
9
Einstellschraube für Verhältnis V
10 Druckmeßnippel pe, vor Ventil 1,
beidseitig
Voreinstelldaten SKP 75
Verhältnis R : +1,3
(Einstellbereich 0,4 bis 9)
Verhältnis D : +1
(Einstellbereich -5 bis +5)
06/2006 - Art. Nr. 13 018 106B
V
11 Gasdruckmeßnippel M4 nach
Ventil 2
12 Einstellschraube Nullstellung N
13 Anschluß Feuerraumdruckleitung
pF, R1/8
14 Anschluß Gasdruckleitung pG,
R1/8
15 Ausgangsflansch
16 Druckmeßnippel pa nach Ventil 1,
beidseitig
17 Betriebsanzeige Ventile V1, V2
(Option)
18 Impulsleitungen
Gasventil SKP
pBr (pG)= Impulsleitung Gas
pF = Impulsleitung Feuerraum
pL = Impulsleitung Luft
D = Einstellschraube (Luftüberschuß)
R = Einstellschraube (Verhältnis
Gas/ Luft)
N
