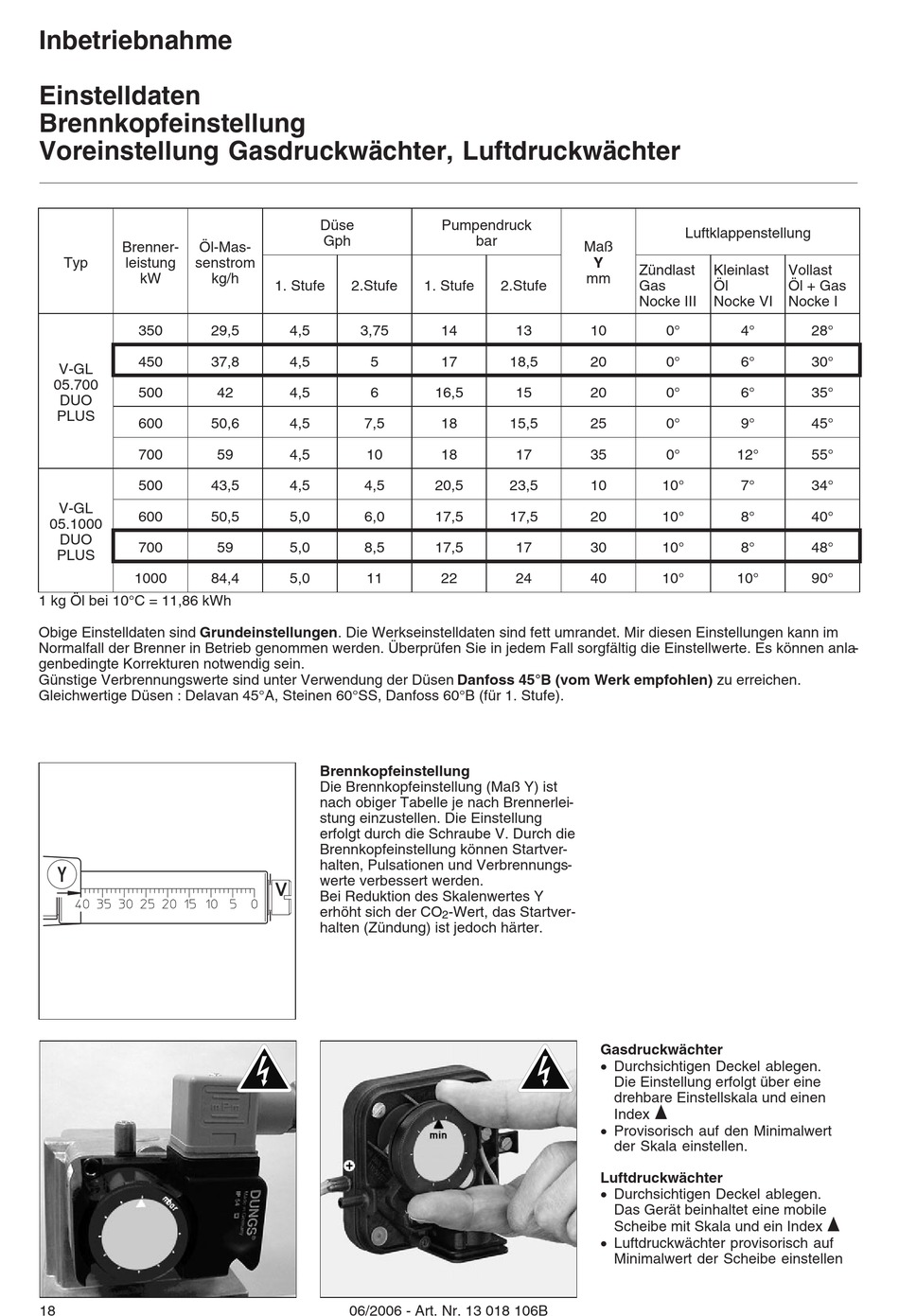

Inbetriebnahme
Einstelldaten
Brennkopfeinstellung
Voreinstellung Gasdruckwächter, Luftdruckwächter
Brenner-
Öl-Mas-
Typ
leistung
senstrom
kW
350
450
V-GL
05.700
500
DUO
PLUS
600
700
500
V-GL
600
05.1000
DUO
700
PLUS
1000
1 kg Öl bei 10°C = 11,86 kWh
Obige Einstelldaten sind Grundeinstellungen. Die Werkseinstelldaten sind fett umrandet. Mir diesen Einstellungen kann im
Normalfall der Brenner in Betrieb genommen werden. Überprüfen Sie in jedem Fall sorgfältig die Einstellwerte. Es können anla-
genbedingte Korrekturen notwendig sein.
Günstige Verbrennungswerte sind unter Verwendung der Düsen Danfoss 45°B (vom Werk empfohlen) zu erreichen.
Gleichwertige Düsen : Delavan 45°A, Steinen 60°SS, Danfoss 60°B (für 1. Stufe).
18
Düse
Gph
kg/h
1. Stufe
2.Stufe
29,5
4,5
3,75
37,8
4,5
5
42
4,5
6
50,6
4,5
7,5
59
4,5
10
43,5
4,5
4,5
50,5
5,0
6,0
59
5,0
8,5
84,4
5,0
11
Brennkopfeinstellung
Die Brennkopfeinstellung (Maß Y) ist
nach obiger Tabelle je nach Brennerlei-
stung einzustellen. Die Einstellung
erfolgt durch die Schraube V. Durch die
Brennkopfeinstellung können Startver-
halten, Pulsationen und Verbrennungs-
werte verbessert werden.
Bei Reduktion des Skalenwertes Y
erhöht sich der CO
halten (Zündung) ist jedoch härter.
06/2006 - Art. Nr. 13 018 106B
Pumpendruck
bar
Maß
Y
mm
1. Stufe
2.Stufe
14
13
10
17
18,5
20
16,5
15
20
18
15,5
25
18
17
35
20,5
23,5
10
17,5
17,5
20
17,5
17
30
22
24
40
-Wert, das Startver-
2
Luftklappenstellung
Zündlast
Kleinlast
Gas
Öl
Nocke III
Nocke VI
0°
4°
0°
6°
0°
6°
0°
9°
0°
12°
10°
7°
10°
8°
10°
8°
10°
10°
Gasdruckwächter
· Durchsichtigen Deckel ablegen.
Die Einstellung erfolgt über eine
drehbare Einstellskala und einen
Index x
· Provisorisch auf den Minimalwert
der Skala einstellen.
Luftdruckwächter
· Durchsichtigen Deckel ablegen.
Das Gerät beinhaltet eine mobile
Scheibe mit Skala und ein Index x
· Luftdruckwächter provisorisch auf
Minimalwert der Scheibe einstellen
Vollast
Öl + Gas
Nocke I
28°
30°
35°
45°
55°
34°
40°
48°
90°
