Übersicht
Brennerbeschreibung
Brennerbeschreibung
Die Brenner VECTRON GL 05.700
DUO PLUS und VECTRON GL
05.1000 DUO PLUS sind bei Öl zweis-
tufige, bei Gas zweistufig gleitend /
modulierend arbeitende Brenner in
Monoblockausführung. Sie sind zur
Ausrüstung aller der DIN 4702 entspre-
chenden Wärmeerzeuger innerhalb
ihres Leistungsbereiches geeignet.
Lieferumfang
Der Brenner wird auf einer Palette
verpackt in drei Kartons geliefert :
Brennergehäuse mit Betriebsanlei-
–
tung, Stromlaufplan, Ersatzteilliste,
Heizraumtafel, transparenten
Abdeckstopfen
Brennkopf mit Flanschdichtung und
–
Befestigungsschrauben
Gasarmaturengruppe
–
06/2006 - Art. Nr. 13 018 106B
Zubehör auf Wunsch :
Dichtheitskontrollgerät VPS 504
–
Manometer
–
Kompensator
–
Prüfbrenner
–
separater Luftansaugkasten
–
Ansaugschalldämpfer
–
Betriebsstundenzähler Öl/Gas
–
Universalregler RWF 40
–
Potentiometer auf Stellmotor
–
Luftdruckwächter mit Prüftasten
–
Ölmengenzähler
–

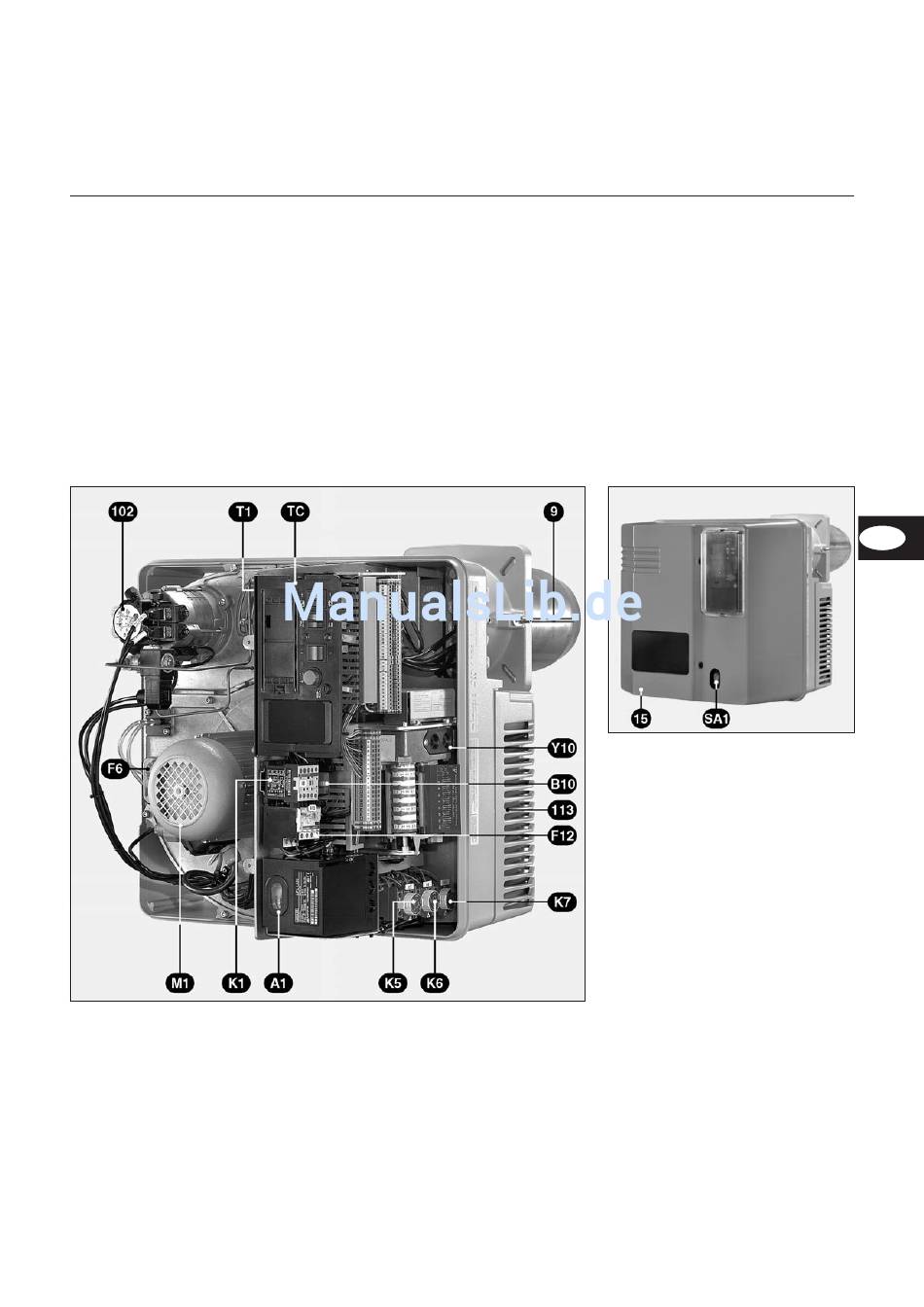

A1
Feuerungsautomat
B10
Messpunkt [µA DC]
F6
Luftdruckwächter
F12
Überstromrelais Schütz
K1
Schütz des Gebläsemotors
K5-K6-K7 Zeitrelais
M1
Gebläsemotor
SA1
Anzeige auf dem
Feuerungsautomat:
- des Programms,
- der Fehler: rote Kontroll-Lampe
leuchtet und Drucktaster zum
entriegeln
TC
Bedienfeld TC
T1
Zündtransformator
Y10
Stellmotor
9
Flammrohr
15
Haube
102
Motor/Pumpe
113
Luftkasten
DE
3
