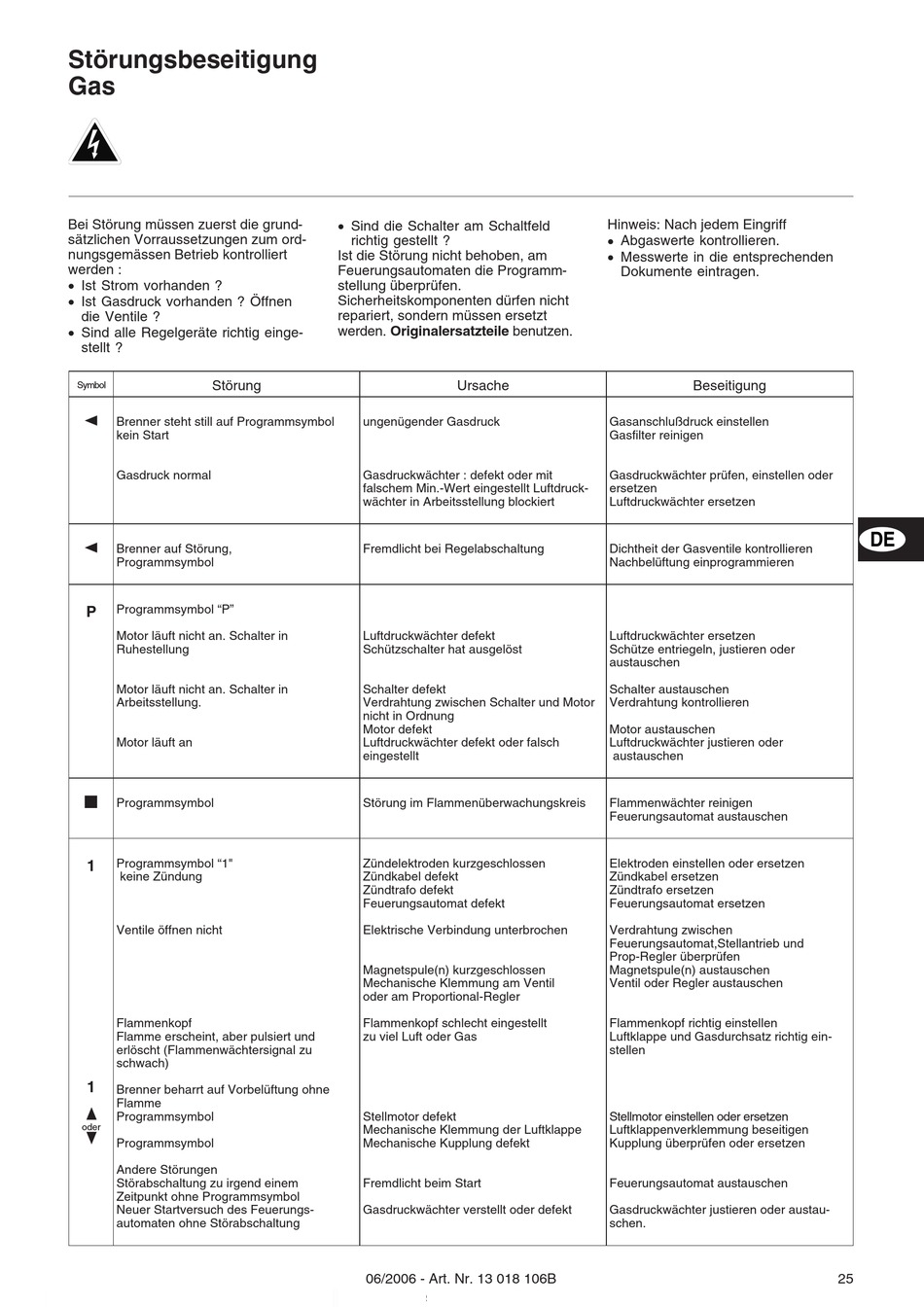

Störungsbeseitigung
Gas
Bei Störung müssen zuerst die grund-
sätzlichen Vorraussetzungen zum ord-
nungsgemässen Betrieb kontrolliert
werden :
· Ist Strom vorhanden ?
· Ist Gasdruck vorhanden ? Öffnen
die Ventile ?
· Sind alle Regelgeräte richtig einge-
stellt ?
Störung
Symbol
w
Brenner steht still auf Programmsymbol
kein Start
Gasdruck normal
w
Brenner auf Störung,
Programmsymbol
Programmsymbol "P"
P
Motor läuft nicht an. Schalter in
Ruhestellung
Motor läuft nicht an. Schalter in
Arbeitsstellung.
Motor läuft an
z
Programmsymbol
Programmsymbol "1"
1
keine Zündung
Ventile öffnen nicht
Flammenkopf
Flamme erscheint, aber pulsiert und
erlöscht (Flammenwächtersignal zu
schwach)
1
Brenner beharrt auf Vorbelüftung ohne
Flamme
x
Programmsymbol
oder
v
Programmsymbol
Andere Störungen
Störabschaltung zu irgend einem
Zeitpunkt ohne Programmsymbol
Neuer Startversuch des Feuerungs-
automaten ohne Störabschaltung
· Sind die Schalter am Schaltfeld
richtig gestellt ?
Ist die Störung nicht behoben, am
Feuerungsautomaten die Programm-
stellung überprüfen.
Sicherheitskomponenten dürfen nicht
repariert, sondern müssen ersetzt
werden. Originalersatzteile benutzen.
Ursache
ungenügender Gasdruck
Gasdruckwächter : defekt oder mit
falschem Min.-Wert eingestellt Luftdruck-
wächter in Arbeitsstellung blockiert
Fremdlicht bei Regelabschaltung
Luftdruckwächter defekt
Schützschalter hat ausgelöst
Schalter defekt
Verdrahtung zwischen Schalter und Motor
nicht in Ordnung
Motor defekt
Luftdruckwächter defekt oder falsch
eingestellt
Störung im Flammenüberwachungskreis
Zündelektroden kurzgeschlossen
Zündkabel defekt
Zündtrafo defekt
Feuerungsautomat defekt
Elektrische Verbindung unterbrochen
Magnetspule(n) kurzgeschlossen
Mechanische Klemmung am Ventil
oder am Proportional-Regler
Flammenkopf schlecht eingestellt
zu viel Luft oder Gas
Stellmotor defekt
Mechanische Klemmung der Luftklappe
Mechanische Kupplung defekt
Fremdlicht beim Start
Gasdruckwächter verstellt oder defekt
06/2006 - Art. Nr. 13 018 106B
Hinweis: Nach jedem Eingriff
· Abgaswerte kontrollieren.
· Messwerte in die entsprechenden
Dokumente eintragen.
Beseitigung
Gasanschlußdruck einstellen
Gasfilter reinigen
Gasdruckwächter prüfen, einstellen oder
ersetzen
Luftdruckwächter ersetzen
Dichtheit der Gasventile kontrollieren
Nachbelüftung einprogrammieren
Luftdruckwächter ersetzen
Schütze entriegeln, justieren oder
austauschen
Schalter austauschen
Verdrahtung kontrollieren
Motor austauschen
Luftdruckwächter justieren oder
austauschen
Flammenwächter reinigen
Feuerungsautomat austauschen
Elektroden einstellen oder ersetzen
Zündkabel ersetzen
Zündtrafo ersetzen
Feuerungsautomat ersetzen
Verdrahtung zwischen
Feuerungsautomat,Stellantrieb und
Prop-Regler überprüfen
Magnetspule(n) austauschen
Ventil oder Regler austauschen
Flammenkopf richtig einstellen
Luftklappe und Gasdurchsatz richtig ein-
stellen
Stellmotor einstellen oder ersetzen
Luftklappenverklemmung beseitigen
Kupplung überprüfen oder ersetzen
Feuerungsautomat austauschen
Gasdruckwächter justieren oder austau-
schen.
DE
25
