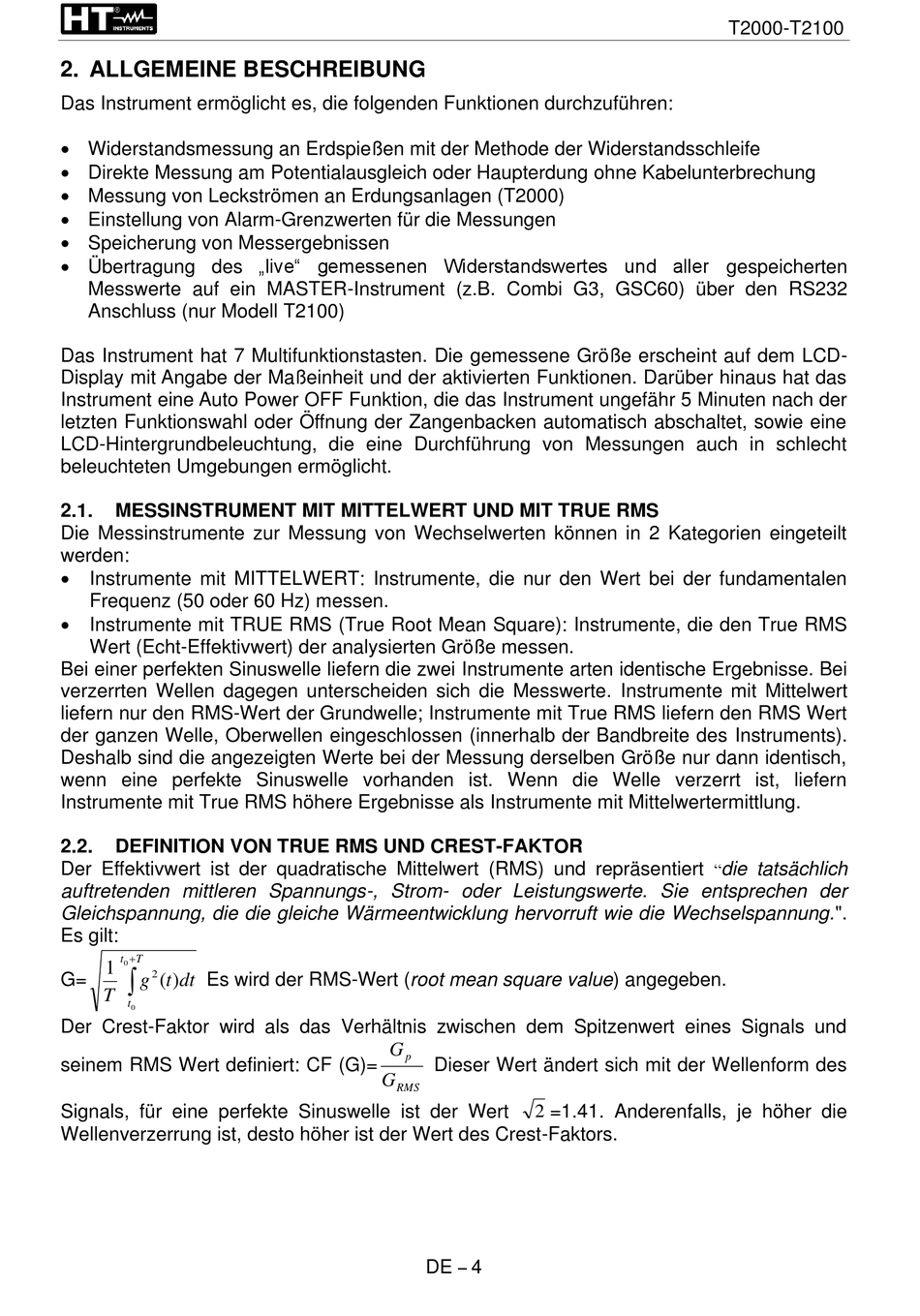

2. ALLGEMEINE BESCHREIBUNG
Das Instrument ermöglicht es, die folgenden Funktionen durchzuführen:
• Widerstandsmessung an Erdspießen mit der Methode der Widerstandsschleife
• Direkte Messung am Potentialausgleich oder Haupterdung ohne Kabelunterbrechung
• Messung von Leckströmen an Erdungsanlagen (T2000)
• Einstellung von Alarm-Grenzwerten für die Messungen
• Speicherung von Messergebnissen
• Übertragung des „live" gemessenen Widerstandswertes und aller gespeicherten
Messwerte auf ein MASTER-Instrument (z.B. Combi G3, GSC60) über den RS232
Anschluss (nur Modell T2100)
Das Instrument hat 7 Multifunktionstasten. Die gemessene Größe erscheint auf dem LCD-
Display mit Angabe der Maßeinheit und der aktivierten Funktionen. Darüber hinaus hat das
Instrument eine Auto Power OFF Funktion, die das Instrument ungefähr 5 Minuten nach der
letzten Funktionswahl oder Öffnung der Zangenbacken automatisch abschaltet, sowie eine
LCD-Hintergrundbeleuchtung, die eine Durchführung von Messungen auch in schlecht
beleuchteten Umgebungen ermöglicht.
2.1.
MESSINSTRUMENT MIT MITTELWERT UND MIT TRUE RMS
Die Messinstrumente zur Messung von Wechselwerten können in 2 Kategorien eingeteilt
werden:
• Instrumente mit MITTELWERT: Instrumente, die nur den Wert bei der fundamentalen
Frequenz (50 oder 60 Hz) messen.
• Instrumente mit TRUE RMS (True Root Mean Square): Instrumente, die den True RMS
Wert (Echt-Effektivwert) der analysierten Größe messen.
Bei einer perfekten Sinuswelle liefern die zwei Instrumente arten identische Ergebnisse. Bei
verzerrten Wellen dagegen unterscheiden sich die Messwerte. Instrumente mit Mittelwert
liefern nur den RMS-Wert der Grundwelle; Instrumente mit True RMS liefern den RMS Wert
der ganzen Welle, Oberwellen eingeschlossen (innerhalb der Bandbreite des Instruments).
Deshalb sind die angezeigten Werte bei der Messung derselben Größe nur dann identisch,
wenn eine perfekte Sinuswelle vorhanden ist. Wenn die Welle verzerrt ist, liefern
Instrumente mit True RMS höhere Ergebnisse als Instrumente mit Mittelwertermittlung.
2.2.
DEFINITION VON TRUE RMS UND CREST-FAKTOR
Der Effektivwert ist der quadratische Mittelwert (RMS) und repräsentiert
auftretenden mittleren Spannungs-, Strom- oder Leistungswerte. Sie entsprechen der
Gleichspannung, die die gleiche Wärmeentwicklung hervorruft wie die Wechselspannung.".
Es gilt:
+T
t
0
1
2
G=
Es wird der RMS-Wert (root mean square value) angegeben.
g
) (
t
dt
T
t
0
Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und
seinem RMS Wert definiert: CF (G)=
Signals, für eine perfekte Sinuswelle ist der Wert
Wellenverzerrung ist, desto höher ist der Wert des Crest-Faktors.
G
p
Dieser Wert ändert sich mit der Wellenform des
G
RMS
2 =1.41. Anderenfalls, je höher die
–
DE
4
T2000-T2100
"
die tatsächlich
