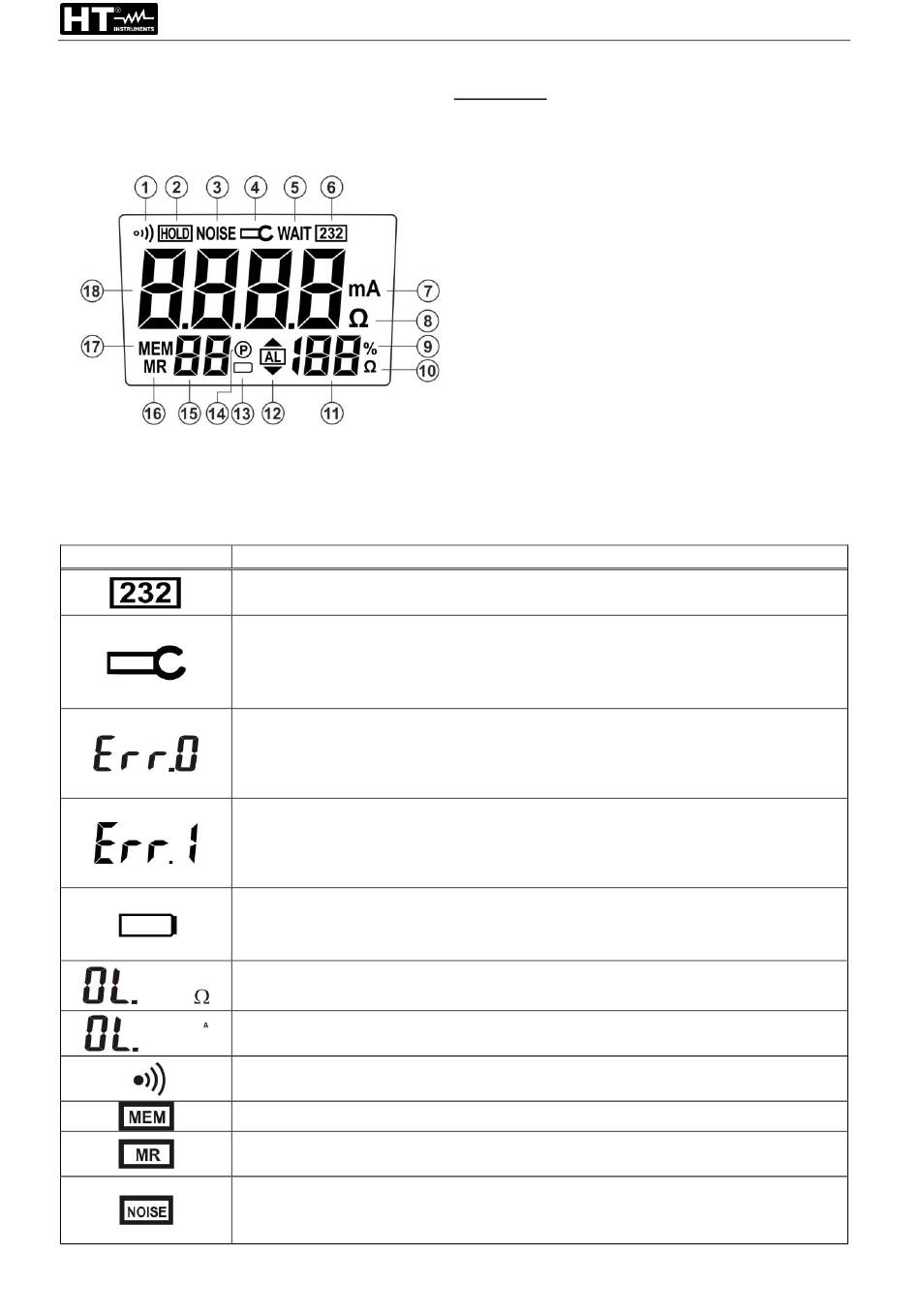

4.3. DESCRIZIONE DEL DISPLAY
Simbolo
Fig. 2: Descrizione del display
Questo simbolo compare quando lo strumento è stato impostato per la
comunicazione seriale con l'unità MASTER (T2100)
Questo simbolo compare quando il toroide dello strumento è aperto o
non completamente chiuso nella misura di Resistenza. Nel caso in cui
questo simbolo sia continuamente presente è possibile che il toroide sia
danneggiato e in tal caso occorre interrompere le misure.
Questo messaggio compare a display quando durante il processo di
calibrazione iniziale dello strumento viene aperto il toroide. Quando il
toroide viene richiuso il processo di calibrazione riparte in automatico
dall'inizio.
Questo messaggio compare a display se, al termine dei 9 passi iniziali, lo
strumento indica il processo di calibrazione iniziale fallita. Spegnere e
riaccendere lo strumento e riprovare una nuova calibrazione. Se il
messaggio appare nuovamente contattare il servizio di assistenza
Questo simbolo è mostrato quando il livello percentuale di carica delle
batterie scende sotto il 25%. In tal caso la precisione sulle misure non è
garantita e occorre sostituire le batterie.
Questo simbolo indica la situazione di fuori scala (overload) nella misura
di resistenza
Questo simbolo indica la situazione di fuori scala (overload) nella misura
di corrente (T2000)
Questo simbolo indica l'attivazione della funzione di suono tasti e
condizione di allarme presente.
Questo simbolo indica la locazione di memoria
Questo simbolo compare a display quando è attiva la funzione di
richiamo a display dei dati salvati
Questo simbolo compare a display quando lo strumento rileva la
presenza di una corrente di disturbo sul loop di misura della resistenza.
In tal caso la precisione sulla misura non è garantita.
LEGENDA:
1. Suono tasti e allarme attivo
2. Funzione Data HOLD attiva
3. Simbolo della presenza di rumore
4. Simbolo di toroide aperto
5. Simbolo di attesa
6. Simbolo di RS232 attiva (T2100)
7. Unità di misura corrente (T2000)
8. Unità di misura resistenza
9. Percentuale livello batteria
10. Unità di misura soglia di allarme
11. Valore di soglia di allarme o valore
percentuale livello batteria
12. Simbolo di allarme attivo
13. Indicazione livello basso batteria
14. Simbolo Auto Power OFF
15. Locazione di memoria attiva
16. Simbolo richiamo dato a display
17. Simbolo area di memoria
18. Display principale
