Como terceira medição (ver Fig. 13) ligar o dispersor RC com RA e usar o instrumento para
a medição do valor da resistência R3.
Nestas condições, na hipótese de considerar desprezível a resistência dos cabos de
ligação dos dispersores, são válidas as seguintes relações:
R1 = RA + RB
R2 = RB + RC
R3 = RC + RA
Em que os valores R1, R2 e R3 são medidos pelo instrumento.
As relações (3), (4) e (5) consideram-se válidas apenas nas condições de
poder desprezar o efeito da "mútua influência" entre os dispersores ligados
em série, isto é, com dispersores situados a suficiente distância entre si
(igual a pelo menos 5 vezes o comprimento de um dispersor ou 5 vezes
a diagonal máxima da instalação) de modo a que eles não se influenciem
reciprocamente.
Das relações (3), (4) e (5) obtém-se:
RA = (R1 + R3 – R2) / 2 → Resistência do dispersor A
e consequentemente:
RB = R1 – RA → Resistência do dispersor B
RC = R3 – RA → Resistência do dispersor C

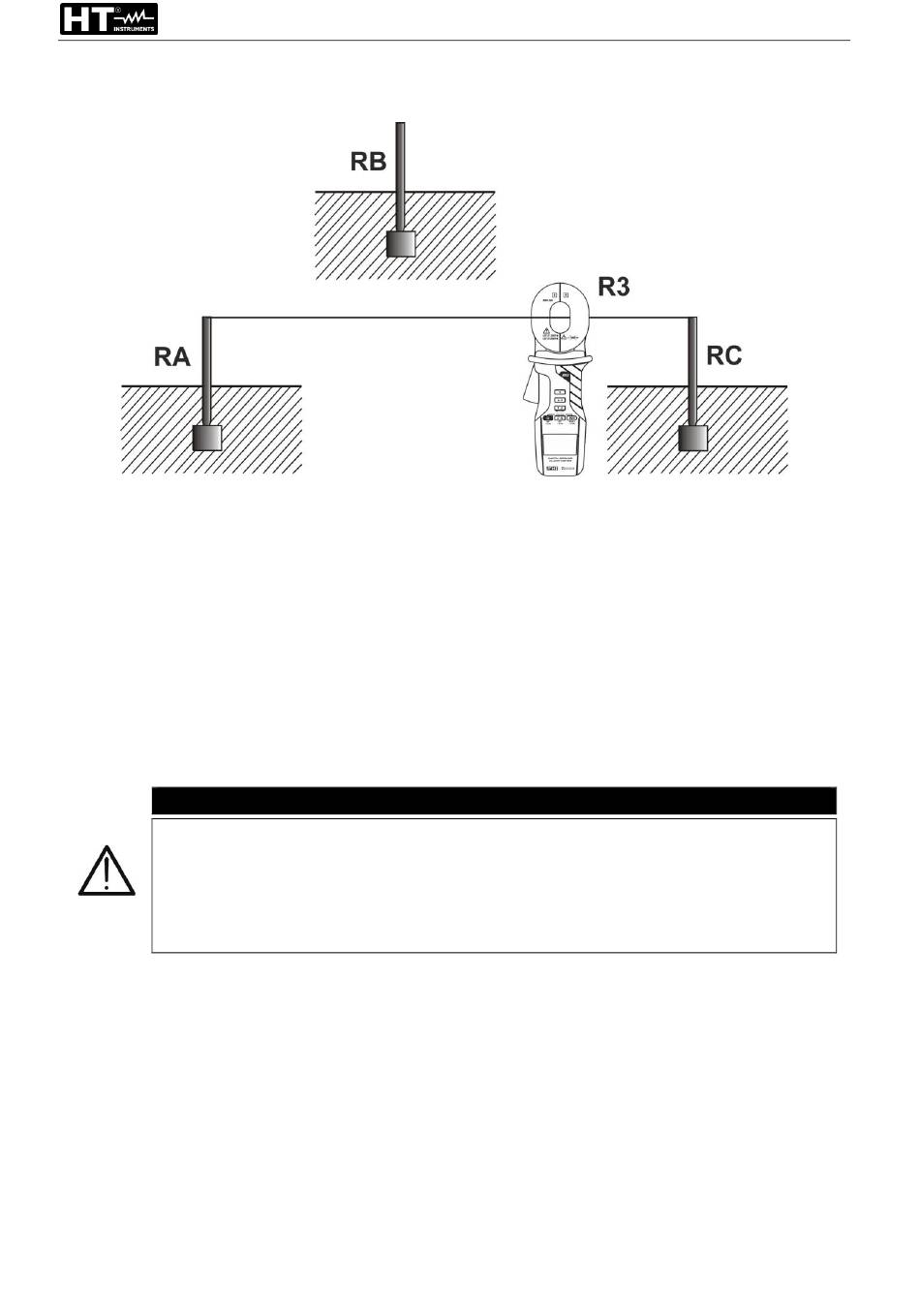

Fig. 13: Método de três pontos: terceiro teste R3
ATENÇÃO
PT – 14
T2000-T2100
(3)
(4)
(5)
