(B) Medição da Resistência de terra de um dispersor pelo método de 3 pontos
Nesta situação, a uma distância adequada do dispersor em teste com resistência RA,
existem dois dispersores auxiliares independentes de resistências RB e RC com
características ideais do ponto de vista de ligação à terra (ex: um tubo metálico,
construções em cimento armado, etc...) e de valor comparável ao de RA.
Como primeira medição (ver Fig. 11) ligar o dispersor RA com RB e usar o instrumento
para a medição do valor da resistência R1.

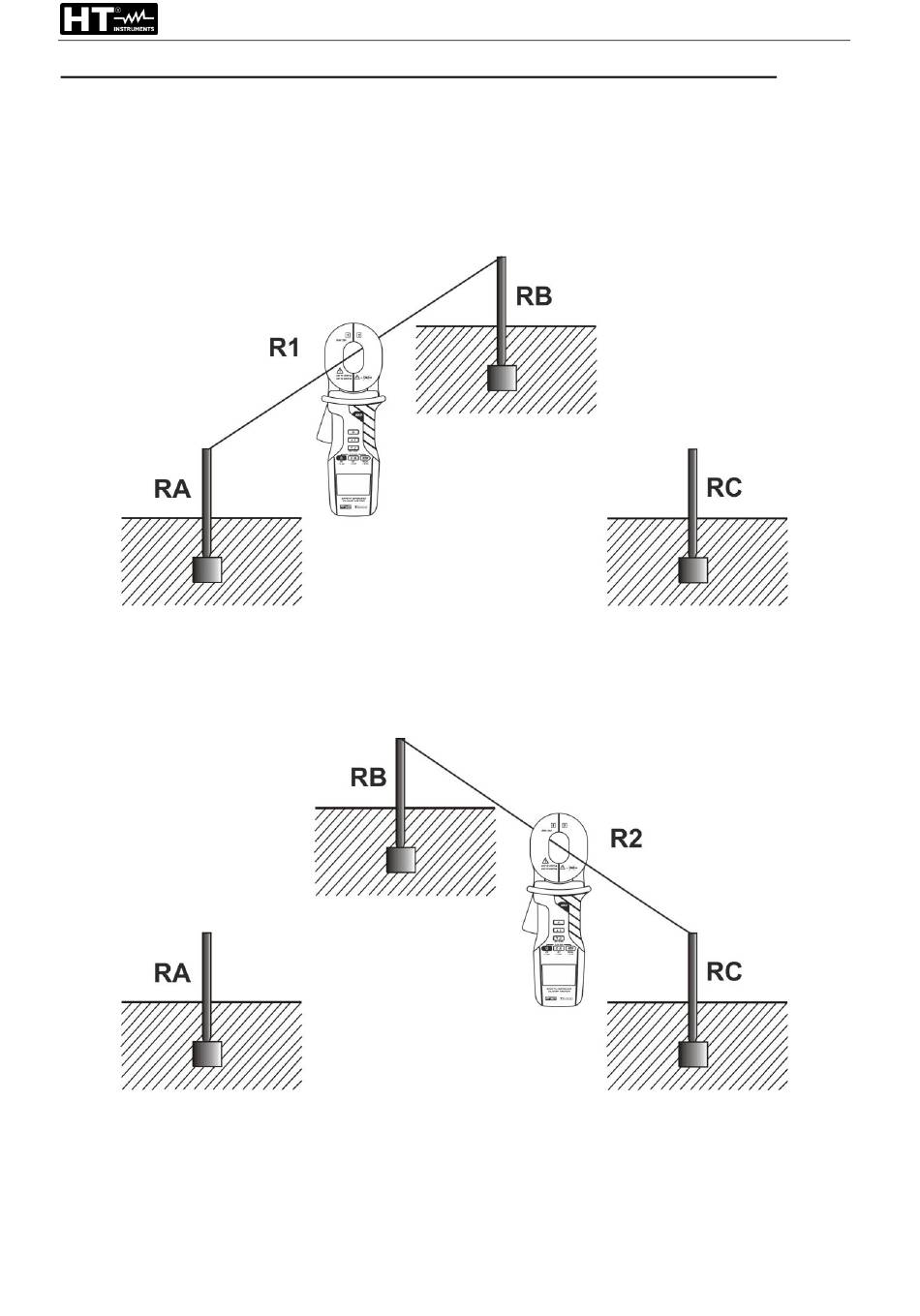

Fig. 11: Método de três pontos: primeiro teste R1
Como segunda medição (ver Fig. 12) ligar o dispersor RB com RC e usar o instrumento
para a medição do valor da resistência R2.
Fig. 12: Método de três pontos: segundo teste R2
