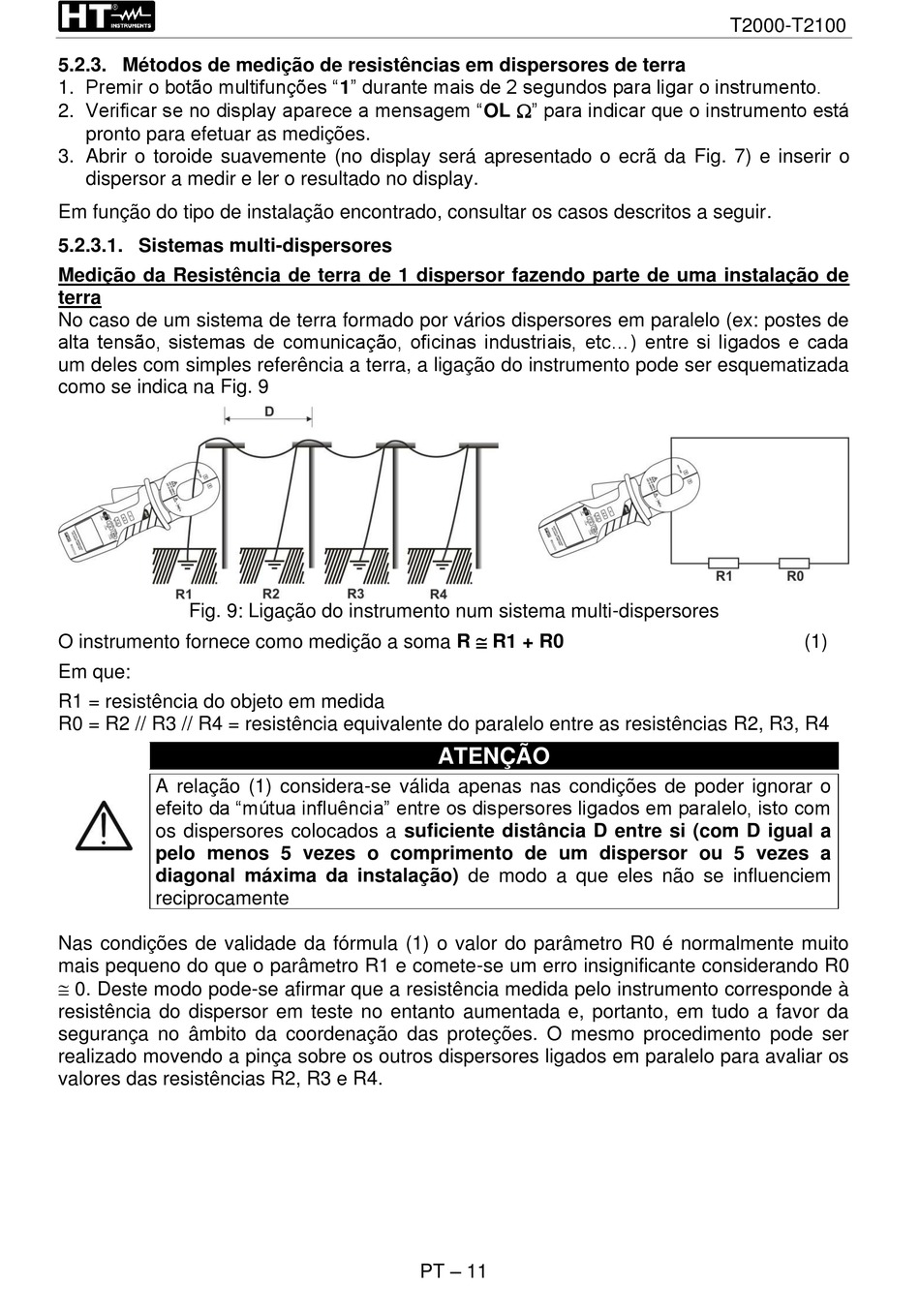

5.2.3. Métodos de medição de resistências em dispersores de terra
1. Premir o botão multifunções "1" durante mais de 2 segundos para ligar o instrumento.
2. Verificar se no display aparece a mensagem "OL " para indicar que o instrumento está
pronto para efetuar as medições.
3. Abrir o toroide suavemente (no display será apresentado o ecrã da Fig. 7) e inserir o
dispersor a medir e ler o resultado no display.
Em função do tipo de instalação encontrado, consultar os casos descritos a seguir.
5.2.3.1. Sistemas multi-dispersores
Medição da Resistência de terra de 1 dispersor fazendo parte de uma instalação de
terra
No caso de um sistema de terra formado por vários dispersores em paralelo (ex: postes de
alta tensão, sistemas de comunicação, oficinas industriais, etc...) entre si ligados e cada
um deles com simples referência a terra, a ligação do instrumento pode ser esquematizada
como se indica na Fig. 9
Fig. 9: Ligação do instrumento num sistema multi-dispersores
O instrumento fornece como medição a soma R  R1 + R0
Em que:
R1 = resistência do objeto em medida
R0 = R2 // R3 // R4 = resistência equivalente do paralelo entre as resistências R2, R3, R4
A relação (1) considera-se válida apenas nas condições de poder ignorar o
efeito da "mútua influência" entre os dispersores ligados em paralelo, isto com
os dispersores colocados a suficiente distância D entre si (com D igual a
pelo menos 5 vezes o comprimento de um dispersor ou 5 vezes a
diagonal máxima da instalação) de modo a que eles não se influenciem
reciprocamente
Nas condições de validade da fórmula (1) o valor do parâmetro R0 é normalmente muito
mais pequeno do que o parâmetro R1 e comete-se um erro insignificante considerando R0
 0. Deste modo pode-se afirmar que a resistência medida pelo instrumento corresponde à
resistência do dispersor em teste no entanto aumentada e, portanto, em tudo a favor da
segurança no âmbito da coordenação das proteções. O mesmo procedimento pode ser
realizado movendo a pinça sobre os outros dispersores ligados em paralelo para avaliar os
valores das resistências R2, R3 e R4.
