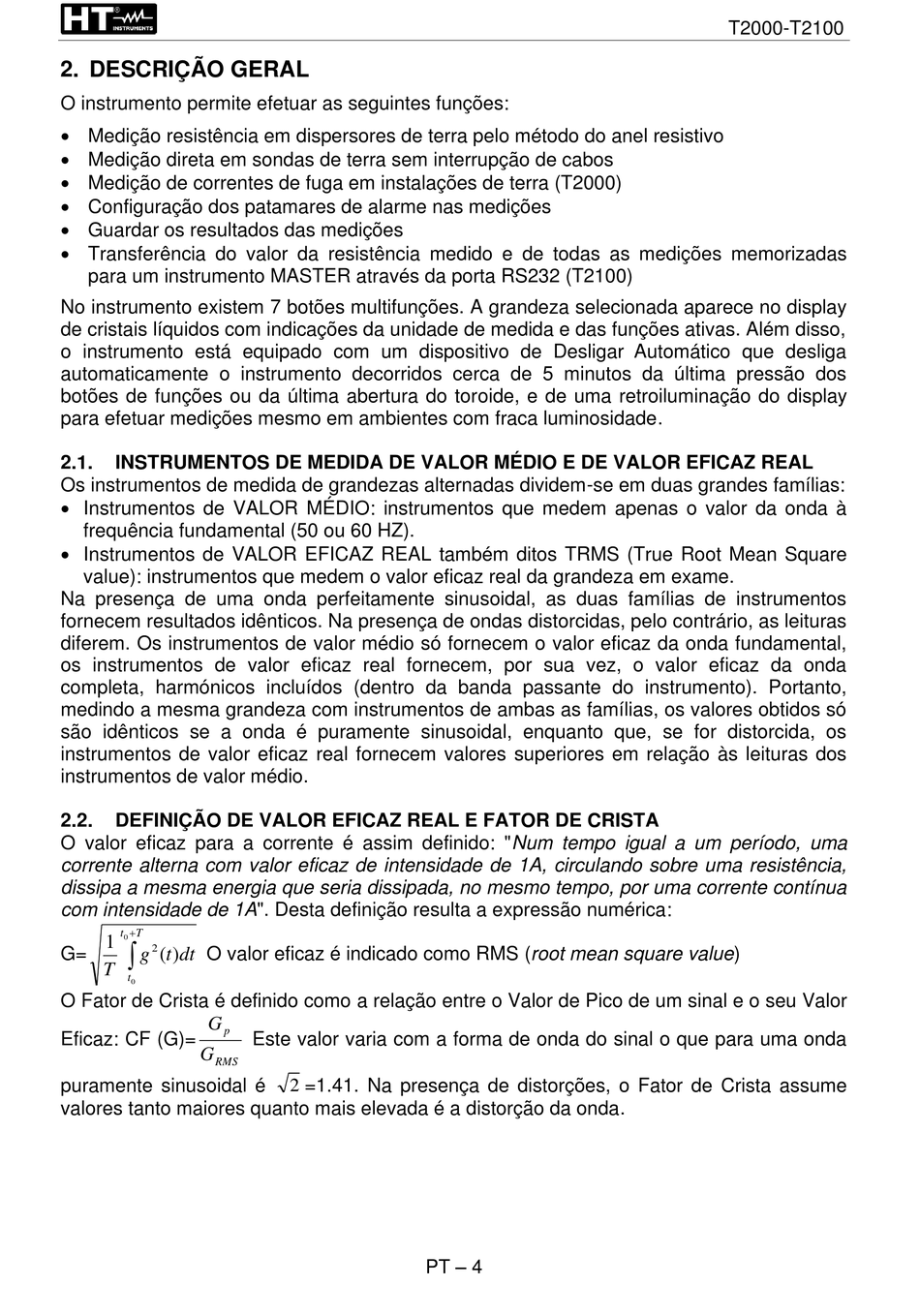

2. DESCRIÇÃO GERAL
O instrumento permite efetuar as seguintes funções:
• Medição resistência em dispersores de terra pelo método do anel resistivo
• Medição direta em sondas de terra sem interrupção de cabos
• Medição de correntes de fuga em instalações de terra (T2000)
• Configuração dos patamares de alarme nas medições
• Guardar os resultados das medições
• Transferência do valor da resistência medido e de todas as medições memorizadas
para um instrumento MASTER através da porta RS232 (T2100)
No instrumento existem 7 botões multifunções. A grandeza selecionada aparece no display
de cristais líquidos com indicações da unidade de medida e das funções ativas. Além disso,
o instrumento está equipado com um dispositivo de Desligar Automático que desliga
automaticamente o instrumento decorridos cerca de 5 minutos da última pressão dos
botões de funções ou da última abertura do toroide, e de uma retroiluminação do display
para efetuar medições mesmo em ambientes com fraca luminosidade.
2.1.
INSTRUMENTOS DE MEDIDA DE VALOR MÉDIO E DE VALOR EFICAZ REAL
Os instrumentos de medida de grandezas alternadas dividem-se em duas grandes famílias:
• Instrumentos de VALOR MÉDIO: instrumentos que medem apenas o valor da onda à
frequência fundamental (50 ou 60 HZ).
• Instrumentos de VALOR EFICAZ REAL também ditos TRMS (True Root Mean Square
value): instrumentos que medem o valor eficaz real da grandeza em exame.
Na presença de uma onda perfeitamente sinusoidal, as duas famílias de instrumentos
fornecem resultados idênticos. Na presença de ondas distorcidas, pelo contrário, as leituras
diferem. Os instrumentos de valor médio só fornecem o valor eficaz da onda fundamental,
os instrumentos de valor eficaz real fornecem, por sua vez, o valor eficaz da onda
completa, harmónicos incluídos (dentro da banda passante do instrumento). Portanto,
medindo a mesma grandeza com instrumentos de ambas as famílias, os valores obtidos só
são idênticos se a onda é puramente sinusoidal, enquanto que, se for distorcida, os
instrumentos de valor eficaz real fornecem valores superiores em relação às leituras dos
instrumentos de valor médio.
2.2.
DEFINIÇÃO DE VALOR EFICAZ REAL E FATOR DE CRISTA
O valor eficaz para a corrente é assim definido: "Num tempo igual a um período, uma
corrente alterna com valor eficaz de intensidade de 1A, circulando sobre uma resistência,
dissipa a mesma energia que seria dissipada, no mesmo tempo, por uma corrente contínua
com intensidade de 1A". Desta definição resulta a expressão numérica:
+T
t
1
0
2
G=
O valor eficaz é indicado como RMS (root mean square value)
g
) (
t
dt
T
t
0
O Fator de Crista é definido como a relação entre o Valor de Pico de um sinal e o seu Valor
Eficaz: CF (G)=
puramente sinusoidal é
valores tanto maiores quanto mais elevada é a distorção da onda.
Este valor varia com a forma de onda do sinal o que para uma onda
2 =1.41. Na presença de distorções, o Fator de Crista assume
PT – 4
T2000-T2100
