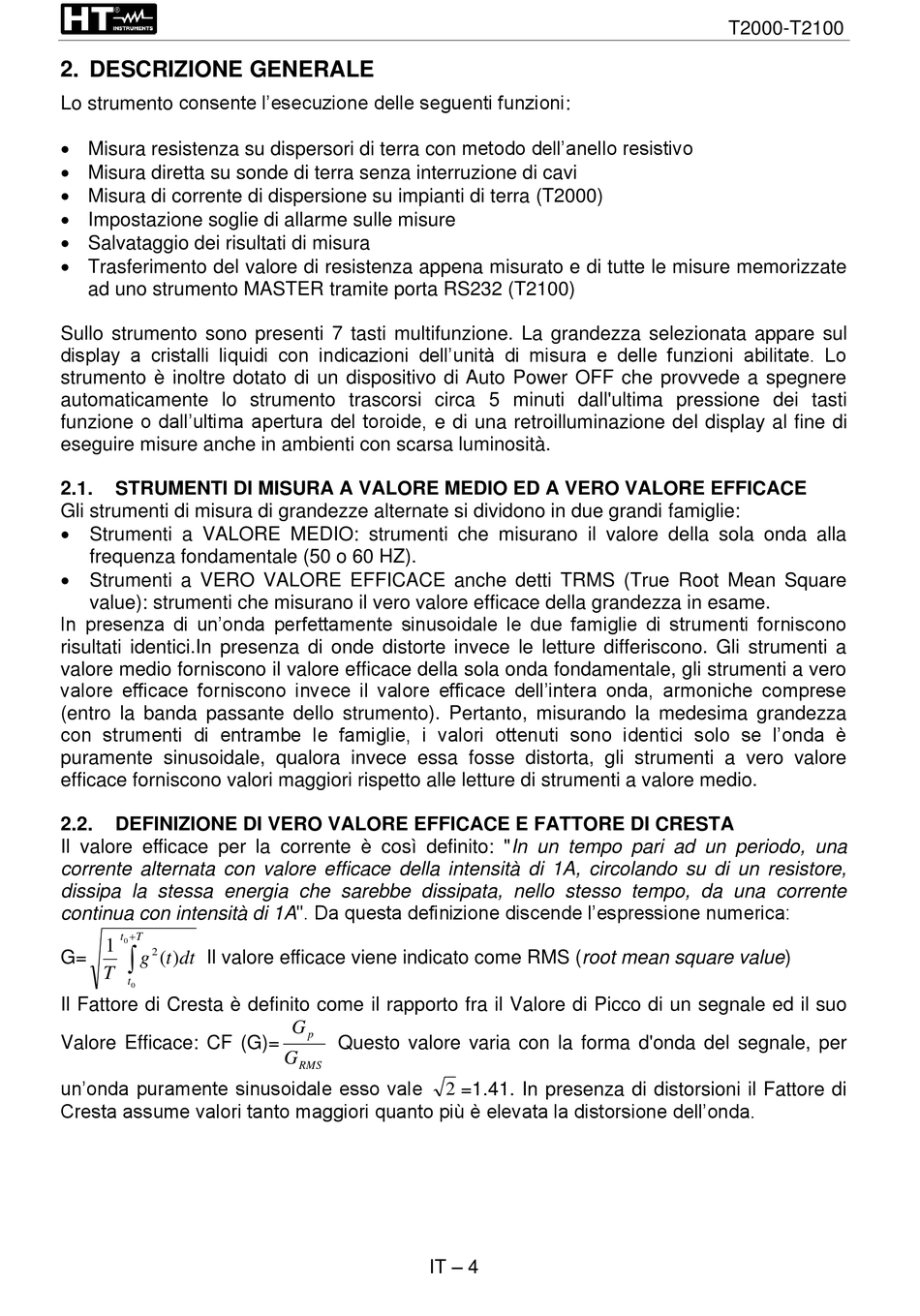

2. DESCRIZIONE GENERALE
Lo strumento consente l'esecuzione delle seguenti funzioni:
• Misura resistenza su dispersori di terra con metodo dell'anello resistivo
• Misura diretta su sonde di terra senza interruzione di cavi
• Misura di corrente di dispersione su impianti di terra (T2000)
• Impostazione soglie di allarme sulle misure
• Salvataggio dei risultati di misura
• Trasferimento del valore di resistenza appena misurato e di tutte le misure memorizzate
ad uno strumento MASTER tramite porta RS232 (T2100)
Sullo strumento sono presenti 7 tasti multifunzione. La grandezza selezionata appare sul
display a cristalli liquidi con indicazioni dell'unità di misura e delle funzioni abilitate. Lo
strumento è inoltre dotato di un dispositivo di Auto Power OFF che provvede a spegnere
automaticamente lo strumento trascorsi circa 5 minuti dall'ultima pressione dei tasti
funzione o dall'ultima apertura del toroide, e di una retroilluminazione del display al fine di
eseguire misure anche in ambienti con scarsa luminosità.
2.1.
STRUMENTI DI MISURA A VALORE MEDIO ED A VERO VALORE EFFICACE
Gli strumenti di misura di grandezze alternate si dividono in due grandi famiglie:
• Strumenti a VALORE MEDIO: strumenti che misurano il valore della sola onda alla
frequenza fondamentale (50 o 60 HZ).
• Strumenti a VERO VALORE EFFICACE anche detti TRMS (True Root Mean Square
value): strumenti che misurano il vero valore efficace della grandezza in esame.
In presenza di un'onda perfettamente sinusoidale le due famiglie di strumenti forniscono
risultati identici.In presenza di onde distorte invece le letture differiscono. Gli strumenti a
valore medio forniscono il valore efficace della sola onda fondamentale, gli strumenti a vero
valore efficace forniscono invece il valore efficace dell'intera onda, armoniche comprese
(entro la banda passante dello strumento). Pertanto, misurando la medesima grandezza
con strumenti di entrambe le famiglie, i valori ottenuti sono identici solo se l'onda è
puramente sinusoidale, qualora invece essa fosse distorta, gli strumenti a vero valore
efficace forniscono valori maggiori rispetto alle letture di strumenti a valore medio.
2.2.
DEFINIZIONE DI VERO VALORE EFFICACE E FATTORE DI CRESTA
Il valore efficace per la corrente è così definito: "In un tempo pari ad un periodo, una
corrente alternata con valore efficace della intensità di 1A, circolando su di un resistore,
dissipa la stessa energia che sarebbe dissipata, nello stesso tempo, da una corrente
continua con intensità di 1A". Da questa definizione discende l'espressione numerica:
+T
t
0
1
2
G=
Il valore efficace viene indicato come RMS (root mean square value)
g
) (
t
dt
T
t
0
Il Fattore di Cresta è definito come il rapporto fra il Valore di Picco di un segnale ed il suo
Valore Efficace: CF (G)=
un'onda puramente sinusoidale esso vale
Cresta assume valori tanto maggiori quanto più è elevata la distorsione dell'onda.
Questo valore varia con la forma d'onda del segnale, per
2 =1.41. In presenza di distorsioni il Fattore di
IT – 4
T2000-T2100
