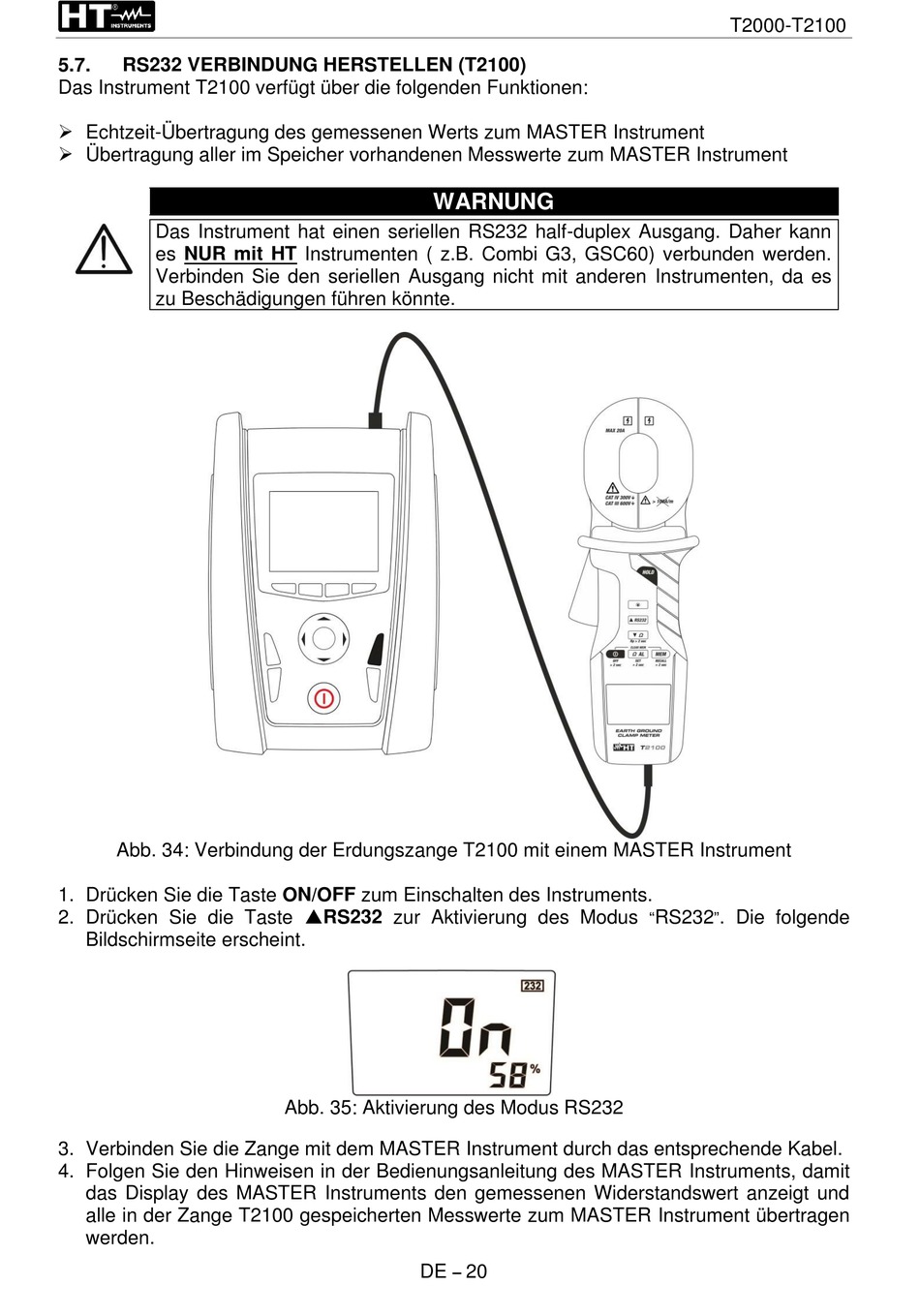

5.7.
RS232 VERBINDUNG HERSTELLEN (T2100)
Das Instrument T2100 verfügt über die folgenden Funktionen:
➢ Echtzeit-Übertragung des gemessenen Werts zum MASTER Instrument
➢ Übertragung aller im Speicher vorhandenen Messwerte zum MASTER Instrument
Das Instrument hat einen seriellen RS232 half-duplex Ausgang. Daher kann
es NUR mit HT Instrumenten ( z.B. Combi G3, GSC60) verbunden werden.
Verbinden Sie den seriellen Ausgang nicht mit anderen Instrumenten, da es
zu Beschädigungen führen könnte.
Abb. 34: Verbindung der Erdungszange T2100 mit einem MASTER Instrument
1. Drücken Sie die Taste ON/OFF zum Einschalten des Instruments.
2. Drücken Sie die Taste RS232 zur Aktivierung des Modus
Bildschirmseite erscheint.
3. Verbinden Sie die Zange mit dem MASTER Instrument durch das entsprechende Kabel.
4. Folgen Sie den Hinweisen in der Bedienungsanleitung des MASTER Instruments, damit
das Display des MASTER Instruments den gemessenen Widerstandswert anzeigt und
alle in der Zange T2100 gespeicherten Messwerte zum MASTER Instrument übertragen
werden.
WARNUNG
Abb. 35: Aktivierung des Modus RS232
–
DE
20
T2000-T2100
"
"
RS232
. Die folgende
