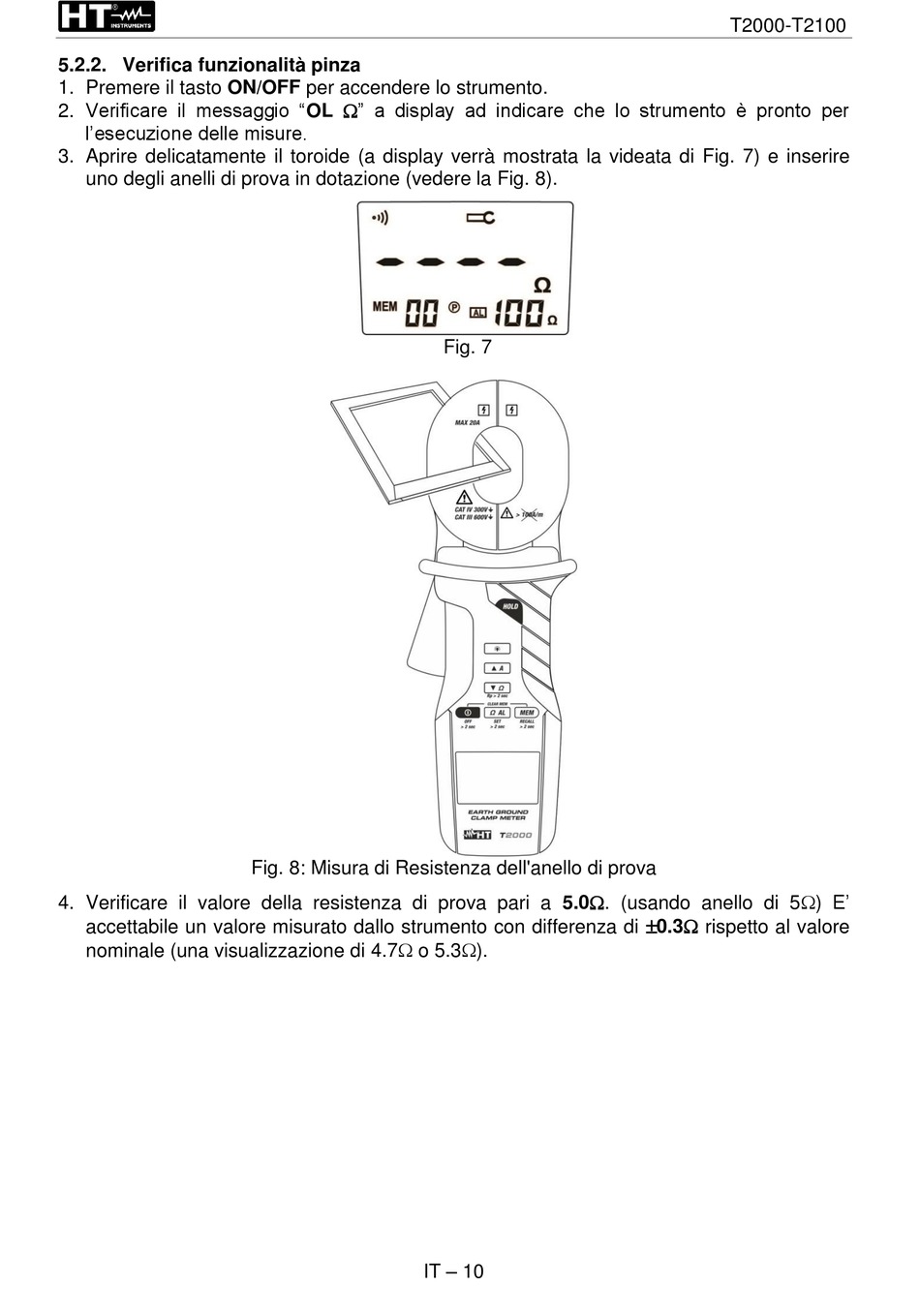

5.2.2. Verifica funzionalità pinza
1. Premere il tasto ON/OFF per accendere lo strumento.
2. Verificare il messaggio "OL " a display ad indicare che lo strumento è pronto per
l'esecuzione delle misure.
3. Aprire delicatamente il toroide (a display verrà mostrata la videata di Fig. 7) e inserire
uno degli anelli di prova in dotazione (vedere la Fig. 8).
4. Verificare il valore della resistenza di prova pari a 5.0. (usando anello di 5) E'
accettabile un valore misurato dallo strumento con differenza di 0.3 rispetto al valore
nominale (una visualizzazione di 4.7 o 5.3).
Fig. 8: Misura di Resistenza dell'anello di prova
IT – 10
Fig. 7
