5.7. COLLEGAMENTO RS232 CON UNITÀ MASTER (T2100)
Lo strumento T2100 consente le seguenti operazioni:
➢ Trasmissione in tempo reale del valore misurato allo strumento MASTER
➢ Trasmissione allo strumento MASTER di tutte le misure contenute nella memoria
Lo strumento dispone di uscita seriale RS232 half-duplex e pertanto può
essere connessa SOLO a strumentazione HT (Master). Non collegare
l'uscita seriale ad altre apparecchiatura in quanto potrebbero danneggiarsi o
danneggiare la pinza stessa.

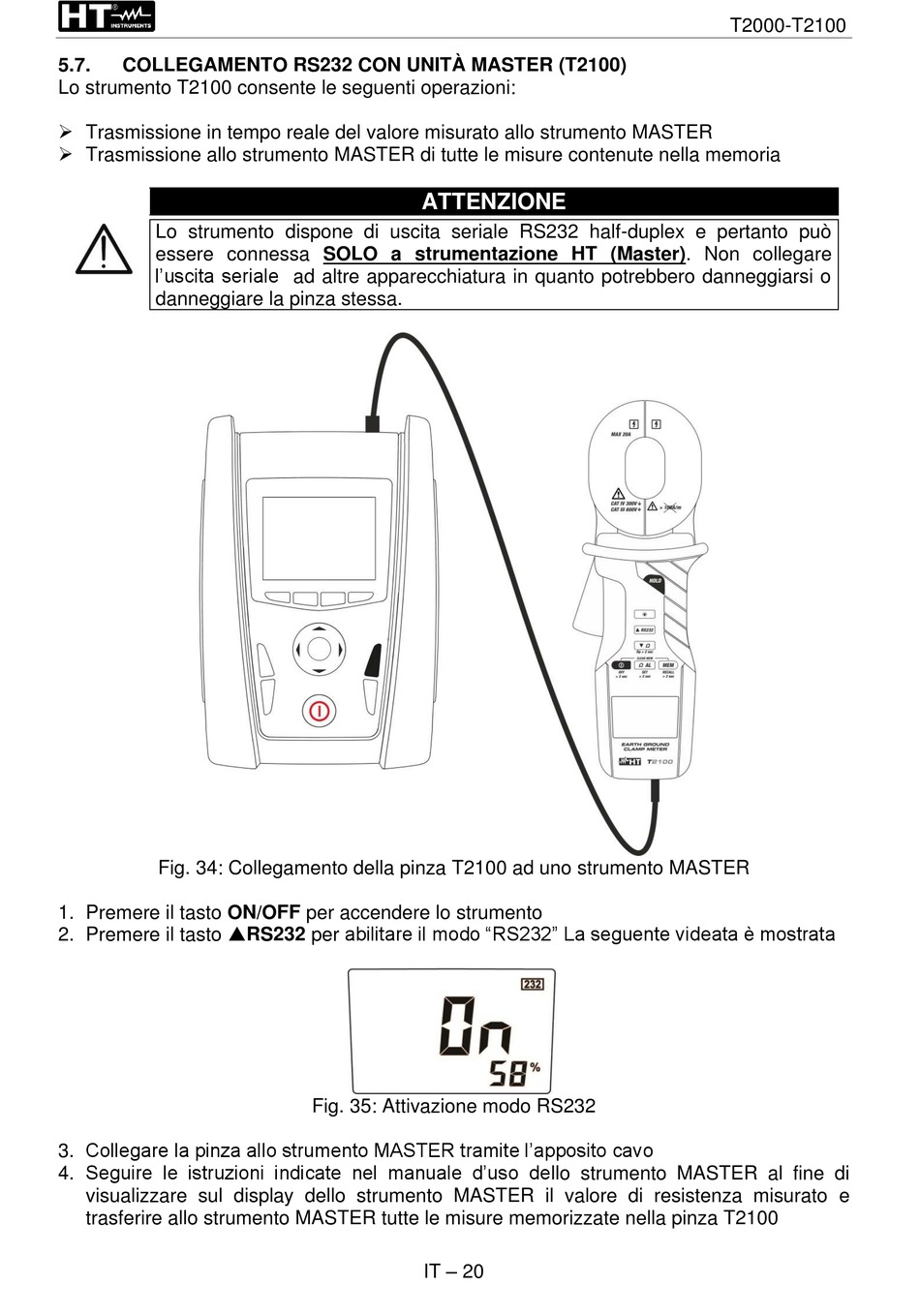

Fig. 34: Collegamento della pinza T2100 ad uno strumento MASTER
1. Premere il tasto ON/OFF per accendere lo strumento
2. Premere il tasto RS232 per abilitare il modo "RS232" La seguente videata è mostrata
3. Collegare la pinza allo strumento MASTER tramite l'apposito cavo
4. Seguire le istruzioni indicate nel manuale d'uso dello strumento MASTER al fine di
visualizzare sul display dello strumento MASTER il valore di resistenza misurato e
trasferire allo strumento MASTER tutte le misure memorizzate nella pinza T2100
ATTENZIONE
Fig. 35: Attivazione modo RS232
IT – 20
T2000-T2100
