Comme troisième mesure (voir Fig. 13) raccorder le déperditeur RC avec RA et utiliser
l'instrument pour mesurer la valeur de résistance R3.
Dans ces conditions, dans l'hypothèse de considérer la résistance des câbles de connexion
des déperditeurs comme négligeable, les relations suivantes sont valables :
R1 = RA + RB
R2 = RB + RC
R3 = RC + RA
Où les valeurs R1, R2 et R3 sont mesurées par l'instrument.
Les relations (3), (4) et (5) ne doivent être considérées comme valides que
dans les conditions permettant de négliger l'effet de « l'influence mutuelle »
entre les déperditeurs composant la série, c'est-à-dire avec des déperditeurs
placés à une distance suffisante entre-eux (égale à 5 fois la longueur de
chaque déperditeur ou 5 fois la diagonale maximale de l'installation) afin
qu'ils ne s'influencent pas.
Des relations (3), (4) et (5) vous obtenez :
RA = (R1 + R3 – R2) / 2 → Résistance du déperditeur A
et par conséquent :
RB = R1 – RA → Résistance du déperditeur B
RC = R3 – RA → Résistance du déperditeur C

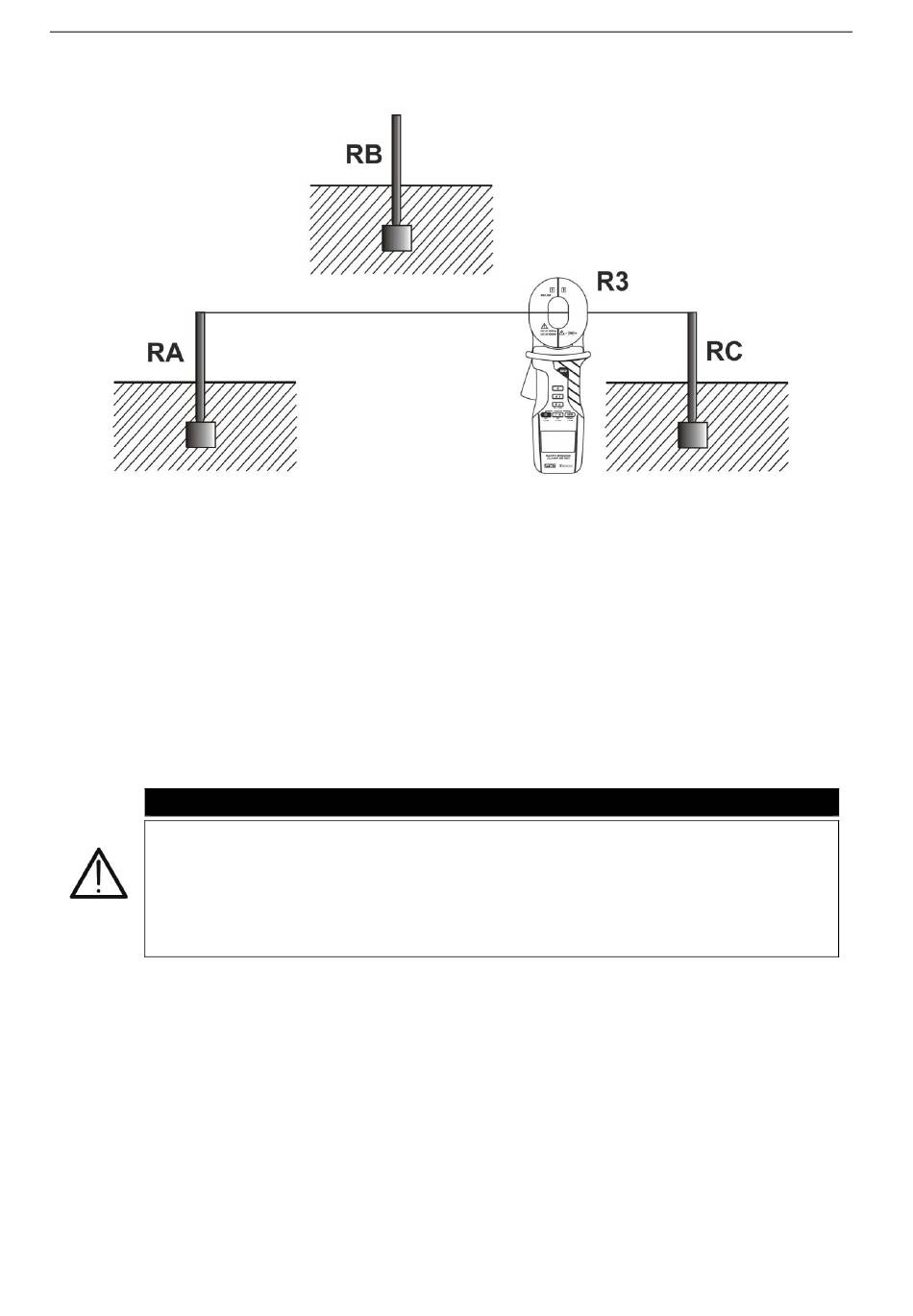

Fig. 13: Méthode à trois points : troisième test R3
ATTENTION
FR – 14
T2000-T2100
(3)
(4)
(5)
