5.2.
MESURE DE RESISTANCE
La mesure effectuée par l'instrument peut être utilisée pour évaluer les
résistances de chacun des appareils de mise à la terre dans une installation
au sol sans avoir à les déconnecter, dans l'hypothèse qu'ils ne
s'influencent pas
5.2.1. Principe de fonctionnement
Le principe de base du test effectué par l'instrument est la mesure de la « résistance de la
boucle (loop) » comme indiqué sur la Fig. 6
La partie interne de l'instrument est composée de deux tores, l'un de courant et l'autre de
tension. Le tore de tension génère un potentiel (E) sur la boucle (loop) en mesure (de
résistance R). Un courant (I) se génère donc sur la boucle et est mesuré par le tore de
courant. De la connaissance des paramètres E et I l'instrument indique à l'écran la valeur
de la résistance R calculée comme rapport :
ATTENTION

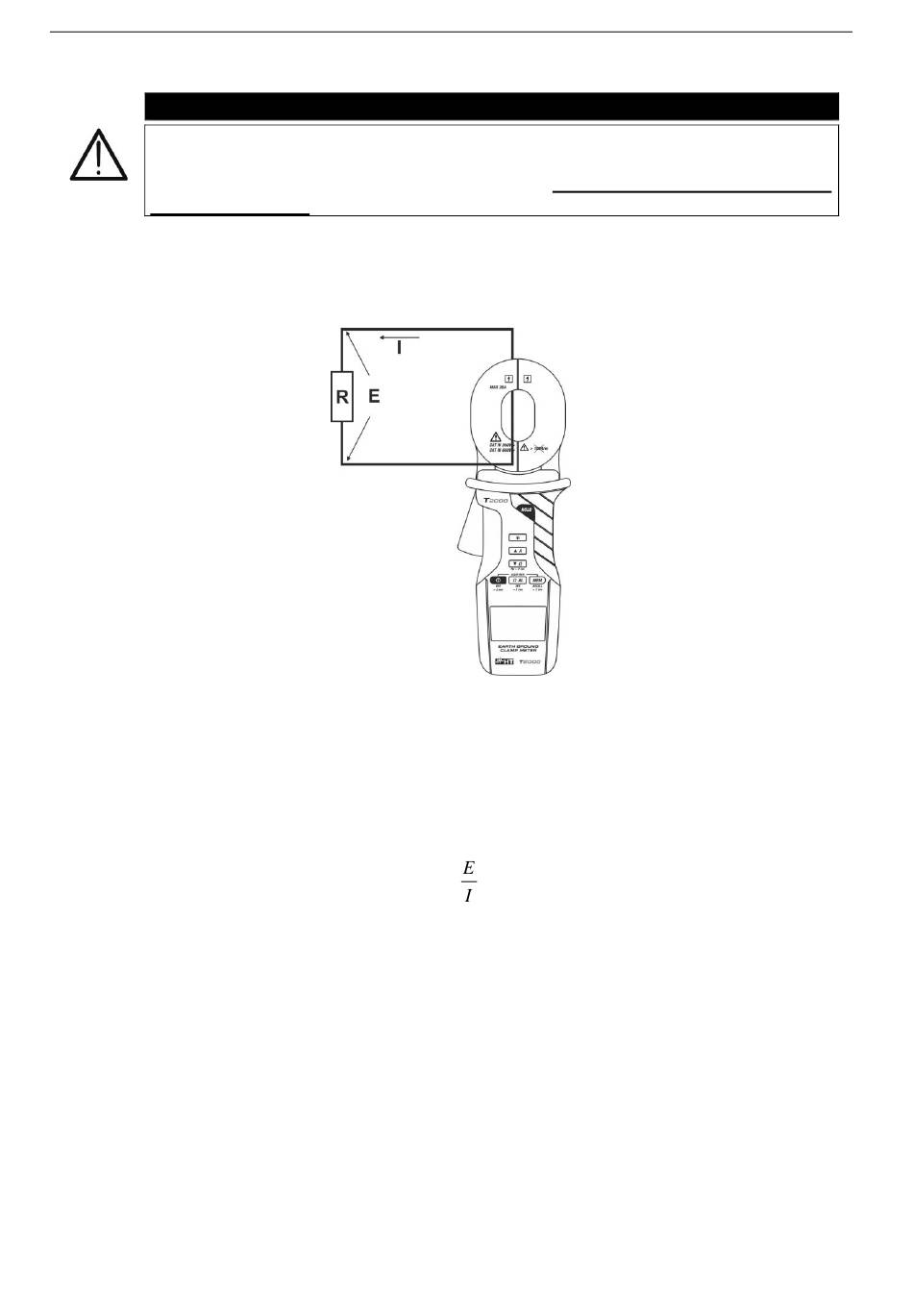

Fig. 6: Mesure de la résistance de la boucle
R =
FR – 9
T2000-T2100
