T2000-T2100
(B) Mesure de la Résistance à la terre d'un déperditeur en utilisant la méthode à 3
points
Dans cette situation, à une distance convenable du déperditeur dans le test de résistance
RA, il existe deux déperditeurs auxiliaires indépendants des résistances RB et RC ayant
des caractéristiques optimales du point de vue de la mise à la terre (ex : tube métallique,
constructions en béton armé, etc. ) et d'une valeur comparable à celle de RA.
Comme première mesure (voir Fig. 11) raccorder le déperditeur RA avec RB et utiliser
l'instrument pour mesurer la valeur de résistance R1.

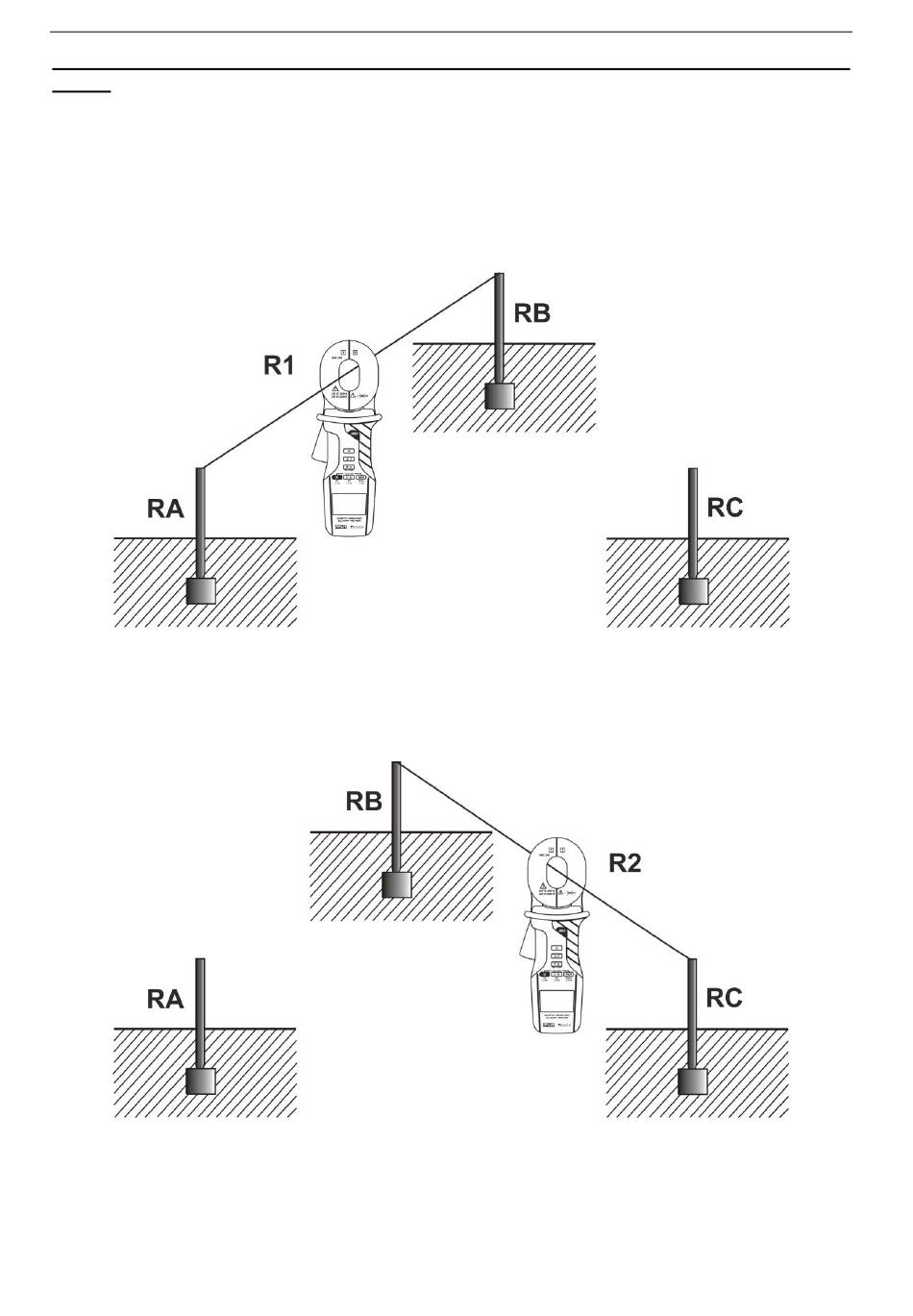

Fig. 11: Méthode à trois points : premier test R1
Comme deuxième mesure (voir Fig. 12) raccorder le déperditeur RB avec RC et utiliser
l'instrument pour mesurer la valeur de résistance R2.
Fig. 12: Méthode à trois points : deuxième test R2
FR – 13
