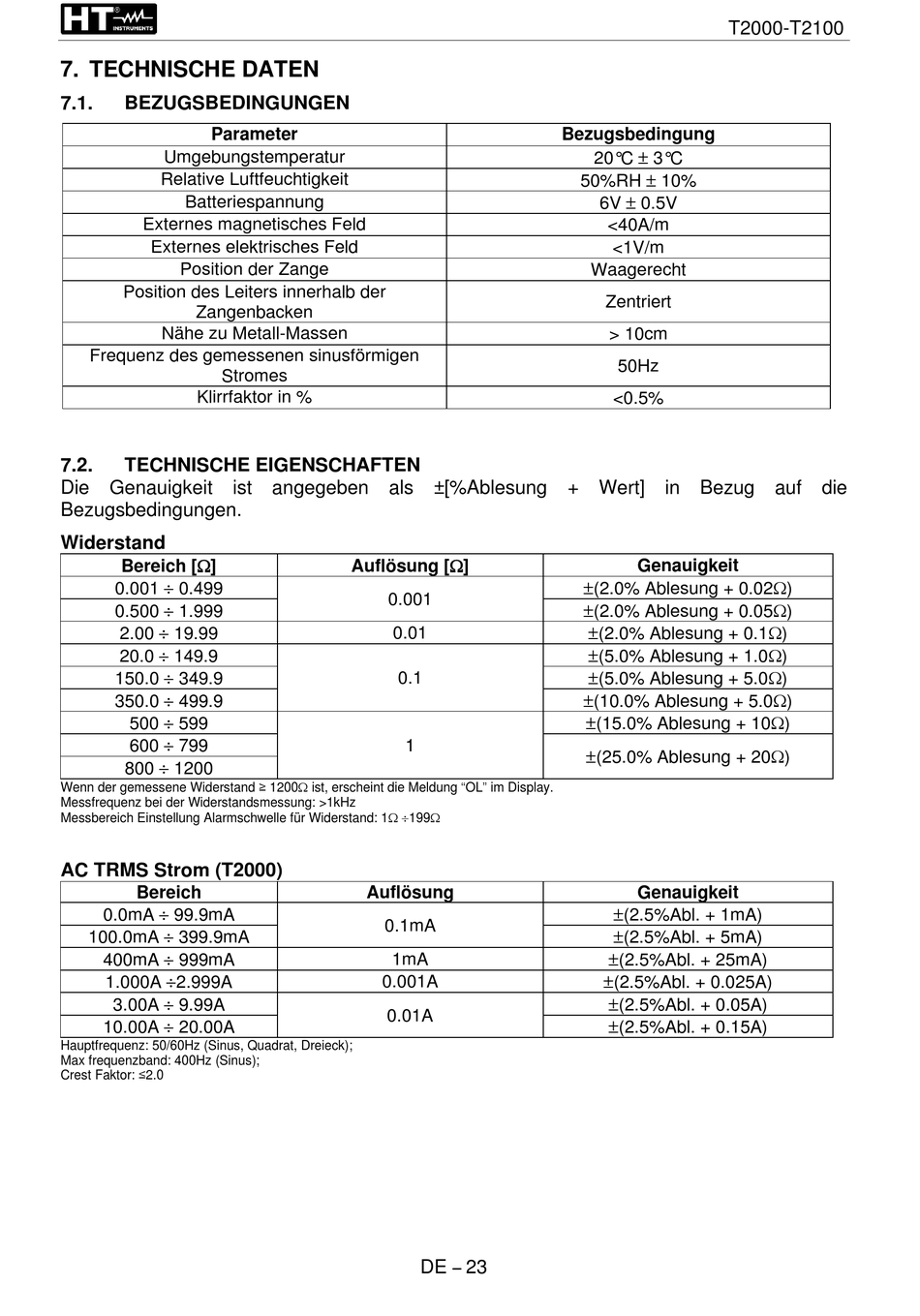

7. TECHNISCHE DATEN
7.1. BEZUGSBEDINGUNGEN
Parameter
Umgebungstemperatur
Relative Luftfeuchtigkeit
Batteriespannung
Externes magnetisches Feld
Externes elektrisches Feld
Position der Zange
Position des Leiters innerhalb der
Zangenbacken
Nähe zu Metall-Massen
Frequenz des gemessenen sinusförmigen
Stromes
Klirrfaktor in %
7.2. TECHNISCHE EIGENSCHAFTEN
Die Genauigkeit ist angegeben als ±[%Ablesung
Bezugsbedingungen.
Widerstand
Bereich []
0.001  0.499
0.500  1.999
2.00  19.99
20.0  149.9
150.0  349.9
350.0  499.9
500  599
600  799
800  1200
Wenn der gemessene Widerstand ≥ 1200 ist, erscheint die Meldung "OL" im Display.
Messfrequenz bei der Widerstandsmessung: >1kHz
Messbereich Einstellung Alarmschwelle für Widerstand: 1 199
AC TRMS Strom (T2000)
Bereich
0.0mA  99.9mA
100.0mA  399.9mA
400mA  999mA
1.000A 2.999A
3.00A  9.99A
10.00A  20.00A
Hauptfrequenz: 50/60Hz (Sinus, Quadrat, Dreieck);
Max frequenzband: 400Hz (Sinus);
Crest Faktor: ≤2.0
Auflösung []
0.001
0.01
0.1
1
Auflösung
0.1mA
1mA
0.001A
0.01A
–
DE 23
T2000-T2100
Bezugsbedingung
20°C  3°C
50%RH  10%
6V  0.5V
<40A/m
<1V/m
Waagerecht
Zentriert
> 10cm
50Hz
<0.5%
+ Wert] in Bezug auf die
Genauigkeit
(2.0% Ablesung + 0.02)
(2.0% Ablesung + 0.05)
(2.0% Ablesung + 0.1)
(5.0% Ablesung + 1.0)
(5.0% Ablesung + 5.0)
(10.0% Ablesung + 5.0)
(15.0% Ablesung + 10)
(25.0% Ablesung + 20)
Genauigkeit
(2.5%Abl. + 1mA)
(2.5%Abl. + 5mA)
(2.5%Abl. + 25mA)
(2.5%Abl. + 0.025A)
(2.5%Abl. + 0.05A)
(2.5%Abl. + 0.15A)
