5.2. MEDIÇÃO DE RESISTÊNCIAS
A medição efetuada pelo instrumento é utilizada para a avaliação da
resistência de dispersores no âmbito de uma instalação de terra sem ter
necessidade de desligar as mesmas, na hipótese em que elas não se
influenciam entre si.
5.2.1. Princípio de funcionamento
O princípio base do teste efetuado pelo instrumento é a medição da "resistência do circuito
(loop)" como se mostra na Fig. 6
A parte interna do instrumento é composta por dois toroide, um de corrente e um de
tensão. O toroide de tensão gera um potencial (E) no circuito (loop) a medir (de resistência
R). Consequentemente, é gerada uma corrente (I) no circuito e medida pelo toroide de
corrente. Através do conhecimento dos parâmetros E e I, o instrumento apresenta no
display o valor da resistência R calculado pela relação:
ATENÇÃO

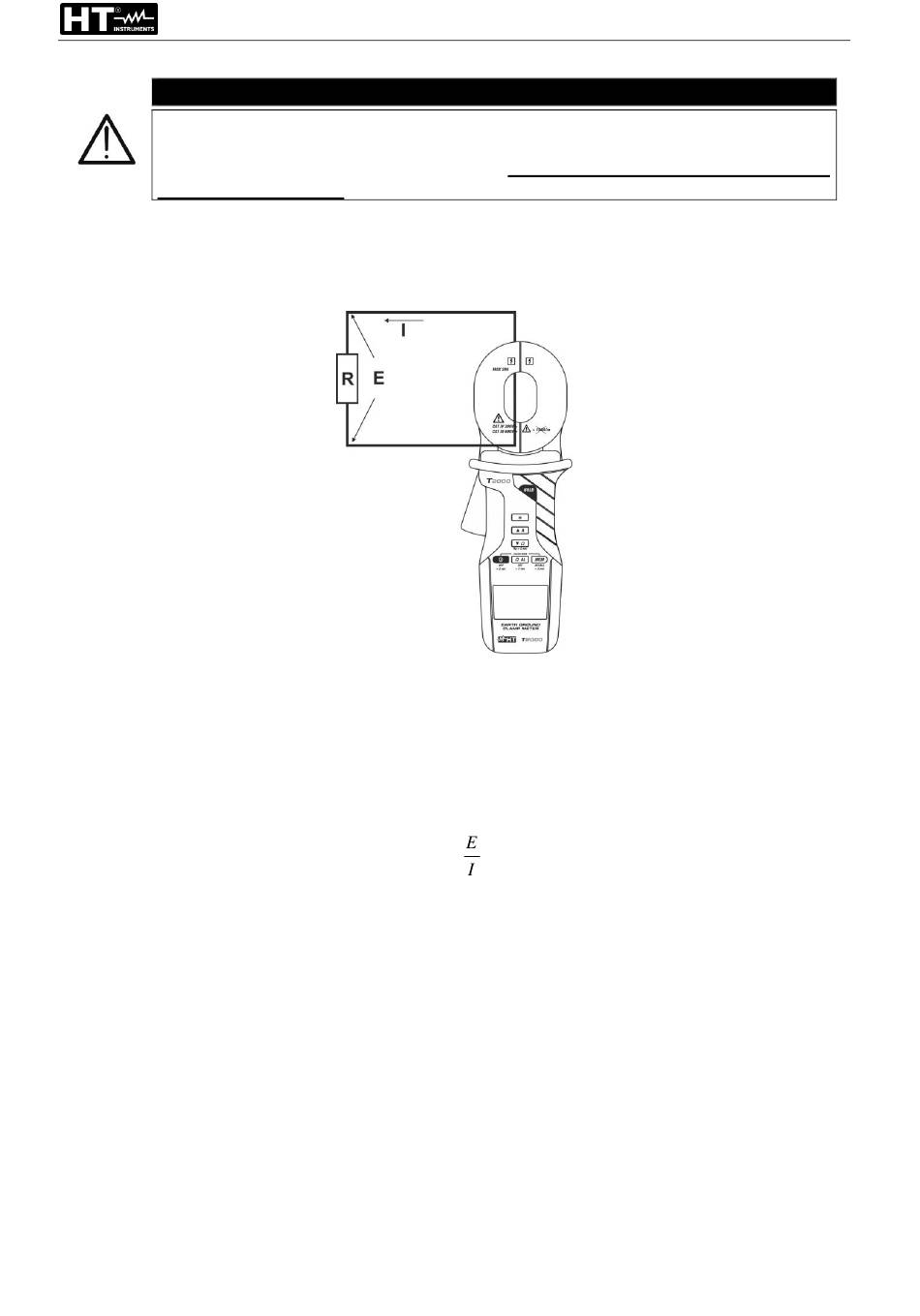

Fig. 6: Medição da resistência do circuito
R =
