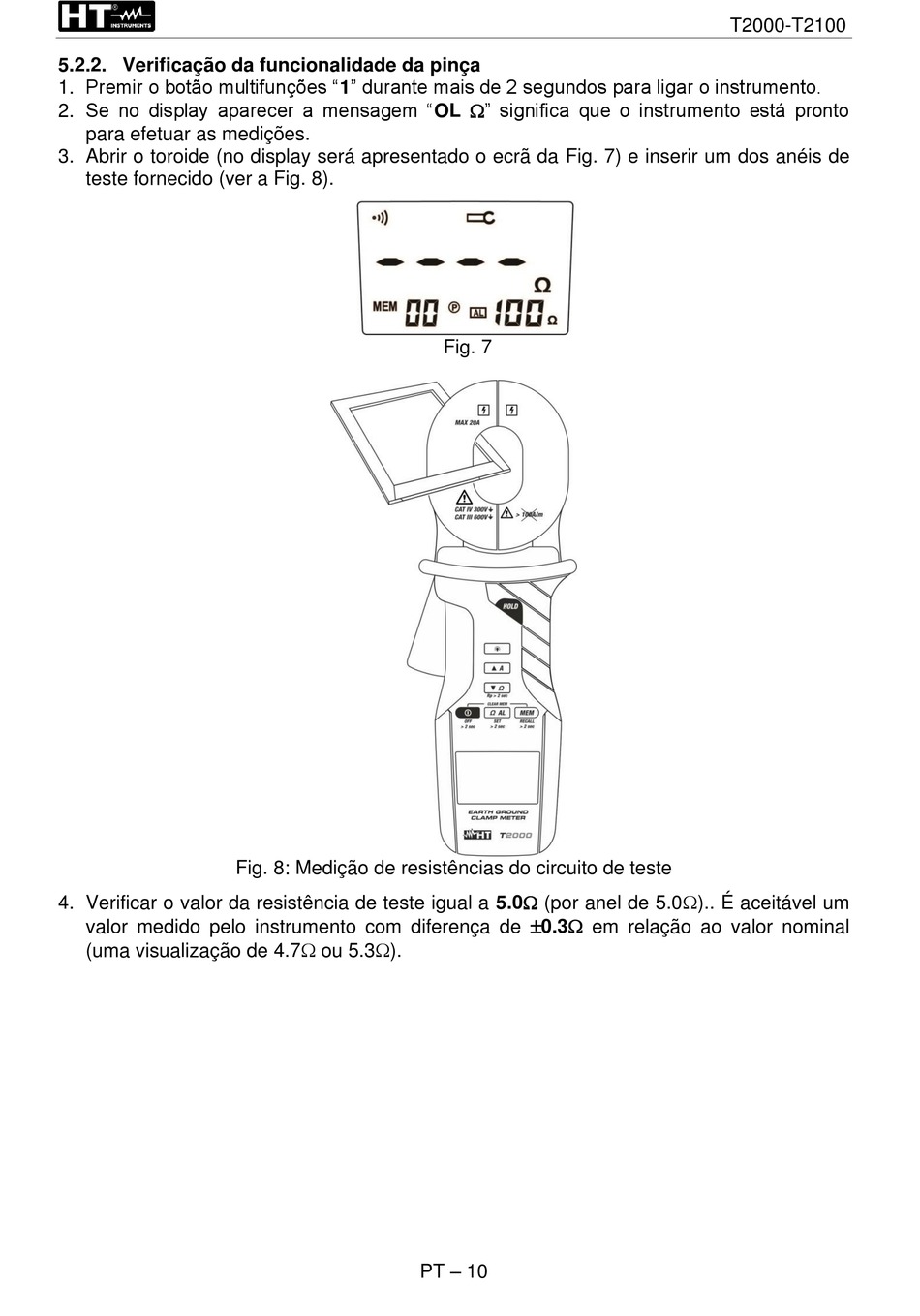

5.2.2. Verificação da funcionalidade da pinça
1. Premir o botão multifunções "1" durante mais de 2 segundos para ligar o instrumento.
2. Se no display aparecer a mensagem "OL " significa que o instrumento está pronto
para efetuar as medições.
3. Abrir o toroide (no display será apresentado o ecrã da Fig. 7) e inserir um dos anéis de
teste fornecido (ver a Fig. 8).
4. Verificar o valor da resistência de teste igual a 5.0 (por anel de 5.0).. É aceitável um
valor medido pelo instrumento com diferença de 0.3 em relação ao valor nominal
(uma visualização de 4.7 ou 5.3).
Fig. 8: Medição de resistências do circuito de teste
Fig. 7
PT – 10
T2000-T2100
