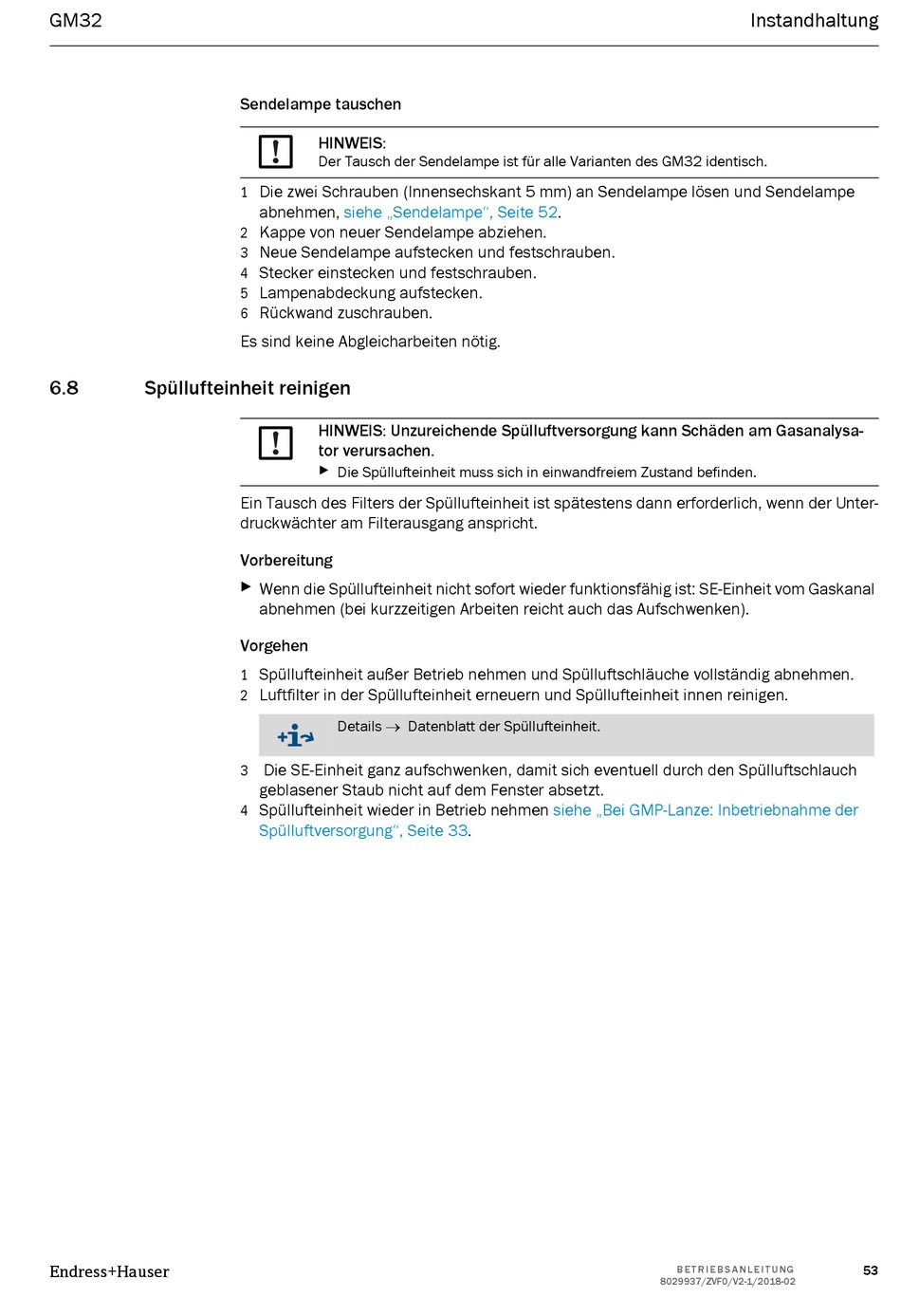

Endress+Hauser GM32 Betriebsanleitung Seite 53

GM32
6.8 Spüllufteinheit reinigen
Endress+Hauser
Sendelampe tauschen
HINWEIS:
Der Tausch der Sendelampe ist für alle Varianten des GM32 identisch.
Die zwei Schrauben (Innensechskant 5 mm) an Sendelampe lösen und Sendelampe
1
abnehmen, siehe „Sendelampe", Seite
Kappe von neuer Sendelampe abziehen.
2
Neue Sendelampe aufstecken und festschrauben.
3
Stecker einstecken und festschrauben.
4
Lampenabdeckung aufstecken.
5
Rückwand zuschrauben.
6
Es sind keine Abgleicharbeiten nötig.
HINWEIS: Unzureichende Spülluftversorgung kann Schäden am Gasanalysa-
tor verursachen.
▸
Die Spüllufteinheit muss sich in einwandfreiem Zustand befinden.
Ein Tausch des Filters der Spüllufteinheit ist spätestens dann erforderlich, wenn der Unter-
druckwächter am Filterausgang anspricht.
Vorbereitung
▸
Wenn die Spüllufteinheit nicht sofort wieder funktionsfähig ist: SE-Einheit vom Gaskanal
abnehmen (bei kurzzeitigen Arbeiten reicht auch das Aufschwenken).
Vorgehen
Spüllufteinheit außer Betrieb nehmen und Spülluftschläuche vollständig abnehmen.
1
Luftfilter in der Spüllufteinheit erneuern und Spüllufteinheit innen reinigen.
2
Details  Datenblatt der Spüllufteinheit.
Die SE-Einheit ganz aufschwenken, damit sich eventuell durch den Spülluftschlauch
3
geblasener Staub nicht auf dem Fenster absetzt.
Spüllufteinheit wieder in Betrieb nehmen
4
Spülluftversorgung", Seite
52.
siehe „Bei GMP-Lanze: Inbetriebnahme der
33.
Instandhaltung
B E T R I E B S A N L E I T U N G
8029937/ZVF0/V2-1/2018-02
53
