Gaskanalseitige Vorbereitung

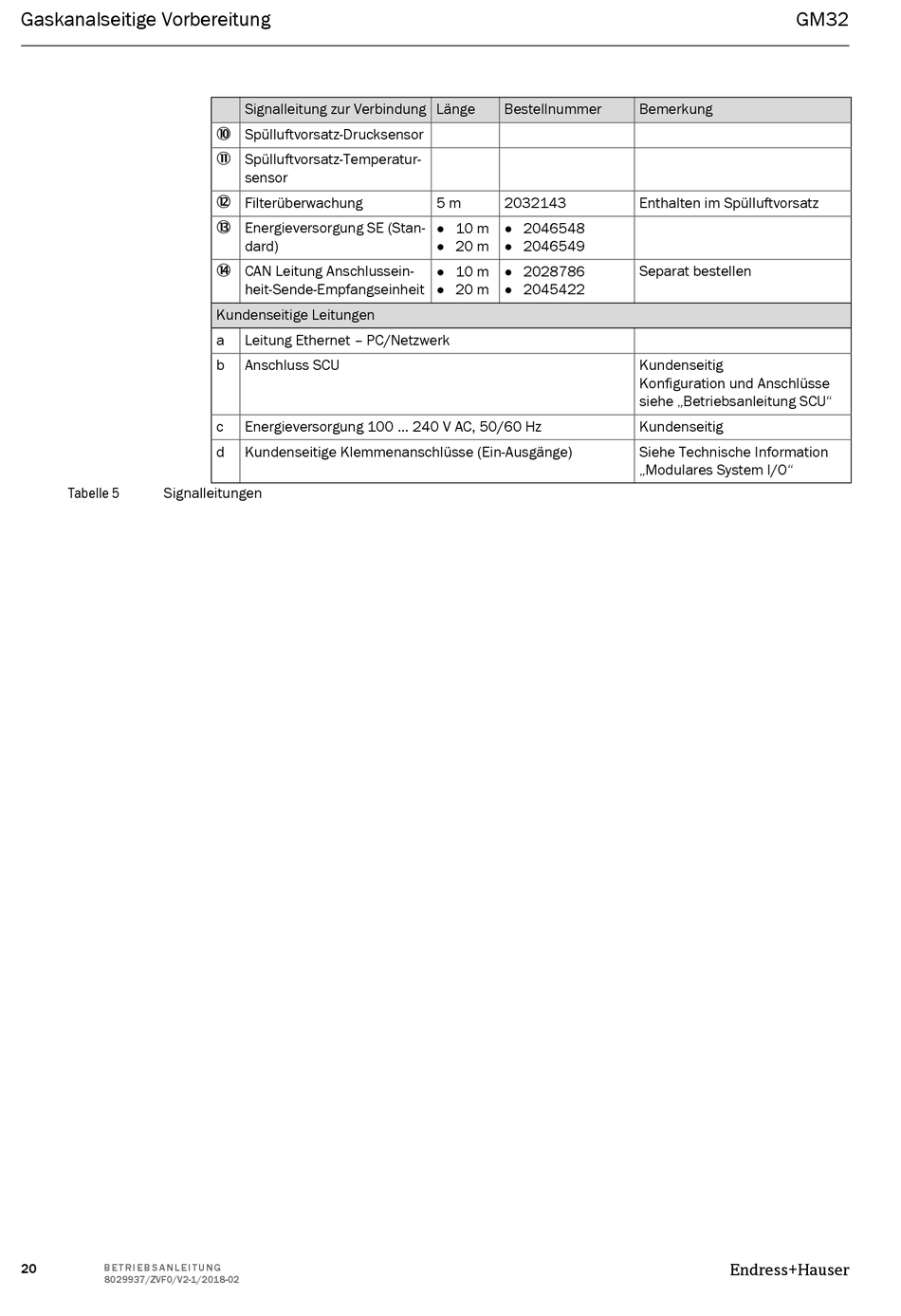

Tabelle 5 Signalleitungen
20
B E T R I E B S A N L E I T U N G
8029937/ZVF0/V2-1/2018-02
Signalleitung zur Verbindung Länge
ß Spülluftvorsatz-Drucksensor
à Spülluftvorsatz-Temperatur-
sensor
á Filterüberwachung
â Energieversorgung SE (Stan-
dard)
ã CAN Leitung Anschlussein-
heit-Sende-Empfangseinheit
Kundenseitige Leitungen
a Leitung Ethernet – PC/Netzwerk
b Anschluss SCU
c Energieversorgung 100 ... 240 V AC, 50/60 Hz
d Kundenseitige Klemmenanschlüsse (Ein-Ausgänge)
Bestellnummer
5 m 2032143
10 m 2046548
● ●
20 m 2046549
● ●
10 m 2028786
● ●
20 m 2045422
● ●
GM32
Bemerkung
Enthalten im Spülluftvorsatz
Separat bestellen
Kundenseitig
Konfiguration und Anschlüsse
siehe „Betriebsanleitung SCU"
Kundenseitig
Siehe Technische Information
„Modulares System I/O"
