GM32
3.5 Verlegen der elektrischen Verbindungsleitungen
Anschlusschema Hardware
Tabelle 3
Tabelle 4 Signalkabel
Endress+Hauser

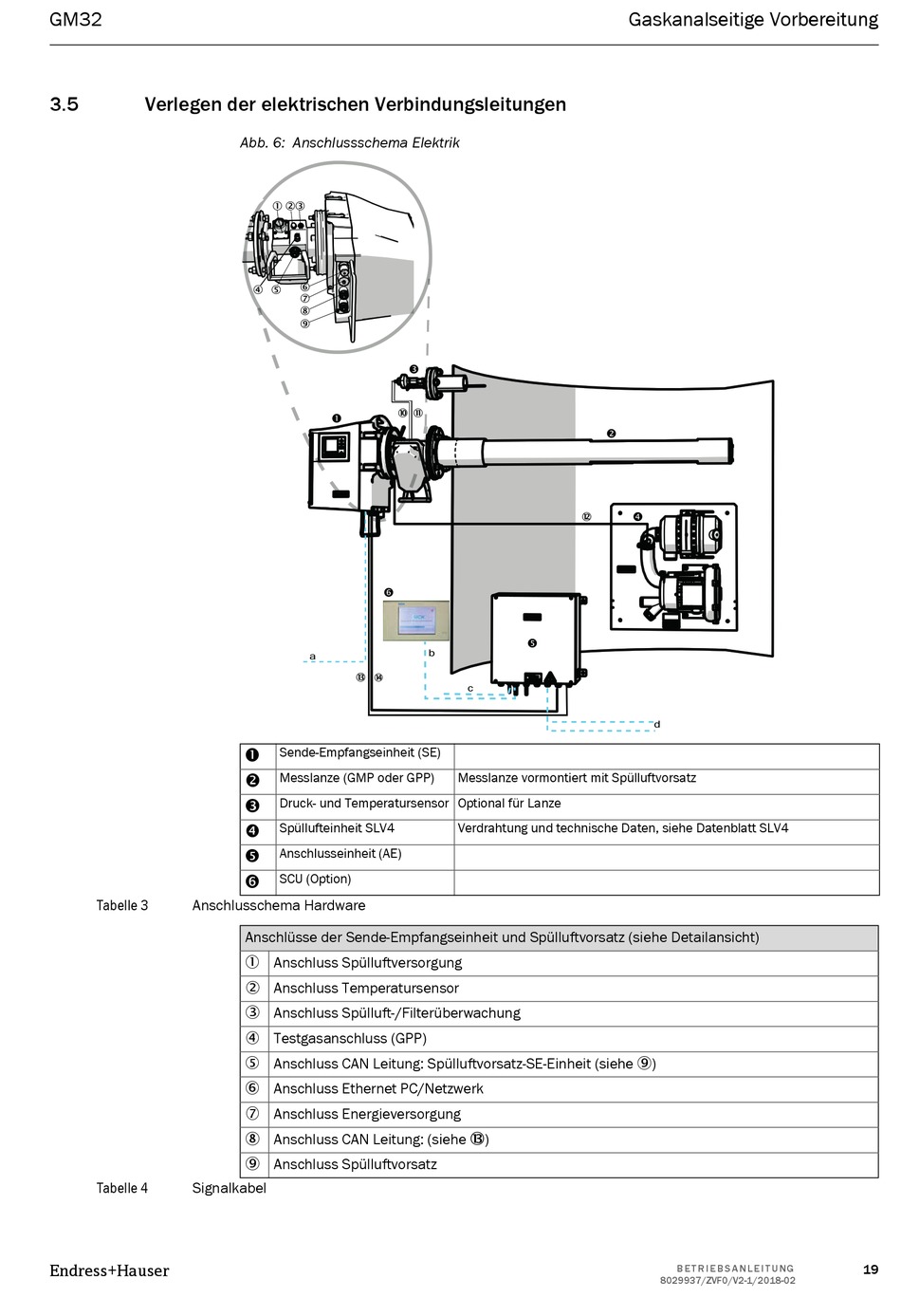

Abb. 6: Anschlussschema Elektrik
1 2 3
6
4 5
7
8
9
§
ß
!
&
a
â
ã
Sende-Empfangseinheit (SE)

Messlanze (GMP oder GPP)

Druck- und Temperatursensor Optional für Lanze

Spüllufteinheit SLV4

Anschlusseinheit (AE)

SCU (Option)

Anschlüsse der Sende-Empfangseinheit und Spülluftvorsatz (siehe Detailansicht)
 Anschluss Spülluftversorgung
 Anschluss Temperatursensor
 Anschluss Spülluft-/Filterüberwachung
 Testgasanschluss (GPP)
 Anschluss CAN Leitung: Spülluftvorsatz-SE-Einheit (siehe )
 Anschluss Ethernet PC/Netzwerk
 Anschluss Energieversorgung
 Anschluss CAN Leitung: (siehe â)
 Anschluss Spülluftvorsatz
â
à
á
%
b
c
Messlanze vormontiert mit Spülluftvorsatz
Verdrahtung und technische Daten, siehe Datenblatt SLV4
Gaskanalseitige Vorbereitung
"
$
d
B E T R I E B S A N L E I T U N G
8029937/ZVF0/V2-1/2018-02
