Bedienung
46
B E T R I E B S A N L E I T U N G
8029937/ZVF0/V2-1/2018-02

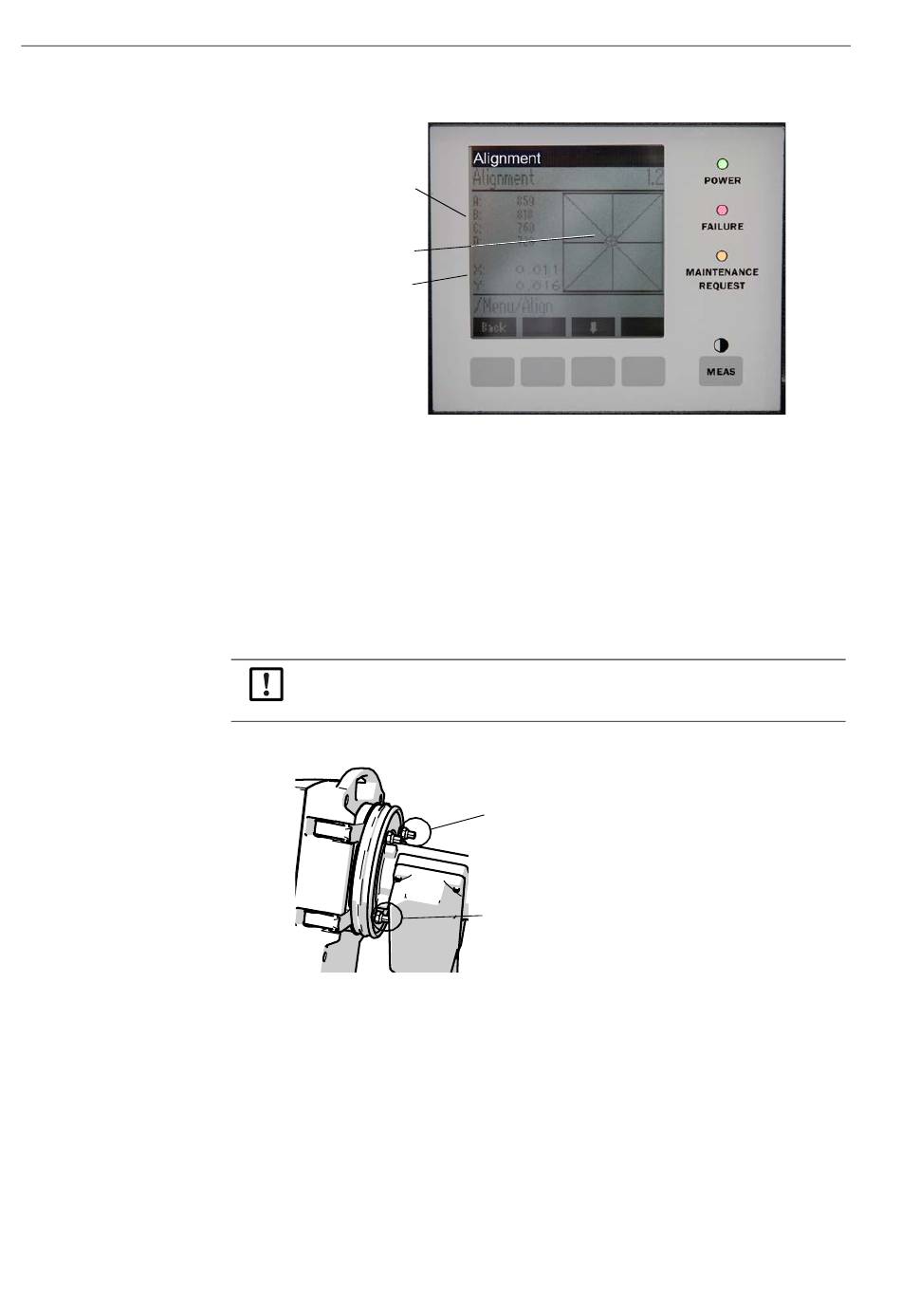

Abb. 28: Manuelle Ausrichtung der optischen Achse
Lichtenergie
Fokus-Punkt
Wert X
Wert Y
Manuelle optische Ausrichtung des GM32.
Taste „Start" drücken: Das GM32 geht in einen definierten Zustand.
1
Im Bildschirm sehen Sie ein Fadenkreuz mit einen Fokus-Punkt und X/Y-Werte.
Toleranzen:
2
X: –0.05 ... +0.05
Y: –0.05 ... +0.05
Der Fokus-Punkt befindet sich dann in der Mitte des Fadenkreuzes.
Einstellung:
Die optische Ausrichtung durch Verstellen der zwei Verstell-Schrauben am Geräteflansch
der SE-Einheit (19 mm-Maulschlüssel) einstellen.
Die Anzeige im Bildschirm reagiert verzögert auf die Einstellung.
▸
Nehmen Sie Verstellungen nur langsam vor und warten Sie ca. 20 Sekunden bis
die Anzeige auf dem Bildschirm aktualisiert ist.
Abb. 29: Ausrichtung am Geräteflansch
– Die horizontale Verstellung führt zu einer horizontalen Verschiebung der Fokussie-
rung.
– Die vertikale Verstellung führt zu einer vertikalen Verschiebung der Fokussierung.
Die Werte für die Lichtenergie V1 .. V4 müssen im Bereich von 250 .. 500 liegen und
3
etwa gleich groß sein.
Verstellung horizontal
Verstellung vertikal
