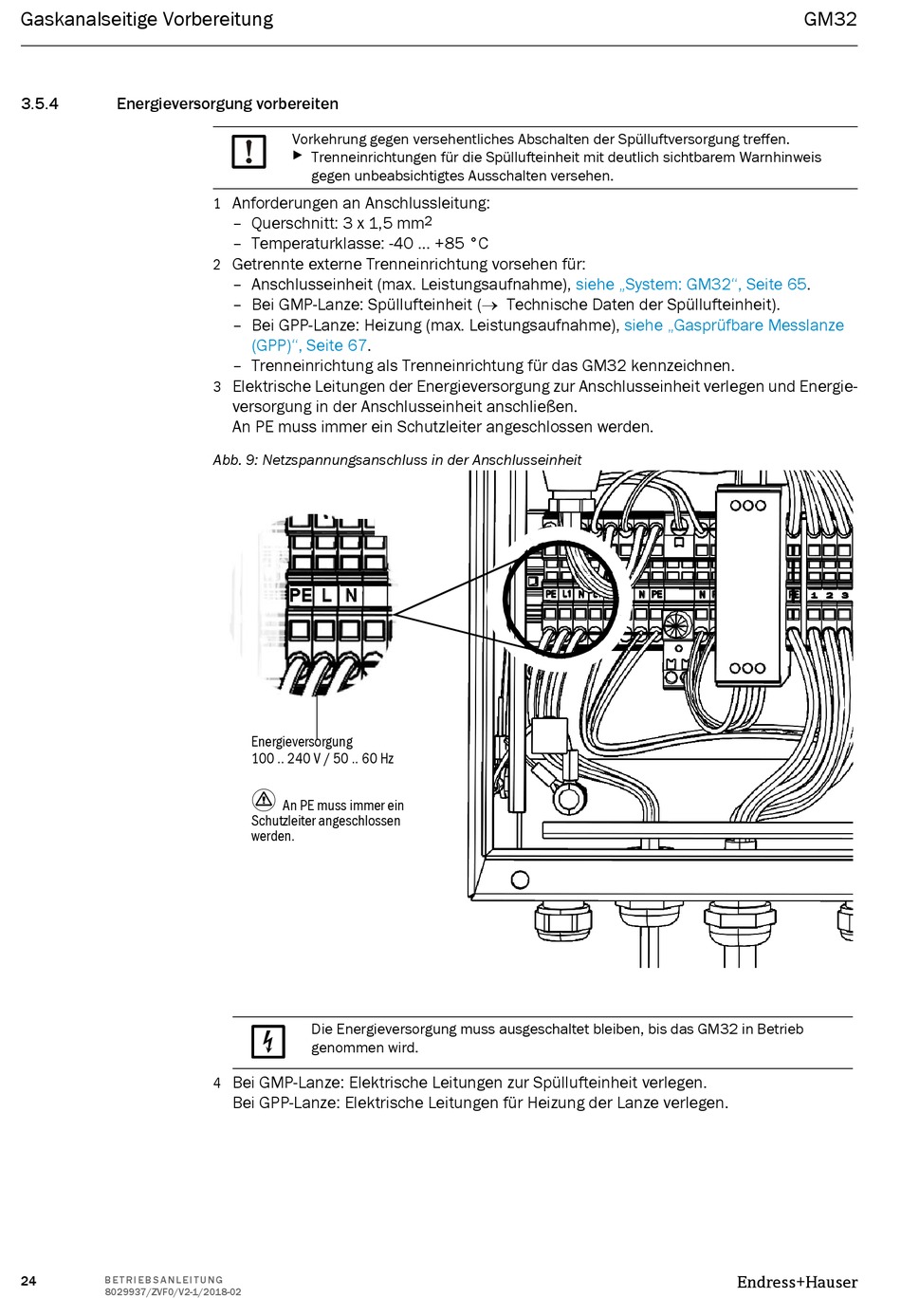

Endress+Hauser GM32 Betriebsanleitung Seite 24

Gaskanalseitige Vorbereitung
3.5.4 Energieversorgung vorbereiten
24
B E T R I E B S A N L E I T U N G
8029937/ZVF0/V2-1/2018-02
Vorkehrung gegen versehentliches Abschalten der Spülluftversorgung treffen.
▸
Trenneinrichtungen für die Spüllufteinheit mit deutlich sichtbarem Warnhinweis
gegen unbeabsichtigtes Ausschalten versehen.
Anforderungen an Anschlussleitung:
1
– Querschnitt: 3 x 1,5 mm
– Temperaturklasse: -40 ... +85 °C
Getrennte externe Trenneinrichtung vorsehen für:
2
– Anschlusseinheit (max. Leistungsaufnahme),
– Bei GMP-Lanze: Spüllufteinheit ( Technische Daten der Spüllufteinheit).
– Bei GPP-Lanze: Heizung (max. Leistungsaufnahme),
(GPP)", Seite 67.
– Trenneinrichtung als Trenneinrichtung für das GM32 kennzeichnen.
Elektrische Leitungen der Energieversorgung zur Anschlusseinheit verlegen und Energie-
3
versorgung in der Anschlusseinheit anschließen.
An PE muss immer ein Schutzleiter angeschlossen werden.
Abb. 9: Netzspannungsanschluss in der Anschlusseinheit
Energieversorgung
100 .. 240 V / 50 .. 60 Hz

An PE muss immer ein
Schutzleiter angeschlossen
werden.
Die Energieversorgung muss ausgeschaltet bleiben, bis das GM32 in Betrieb
genommen wird.
Bei GMP-Lanze: Elektrische Leitungen zur Spüllufteinheit verlegen.
4
Bei GPP-Lanze: Elektrische Leitungen für Heizung der Lanze verlegen.
2
siehe „System: GM32", Seite 65.
siehe „Gasprüfbare Messlanze
