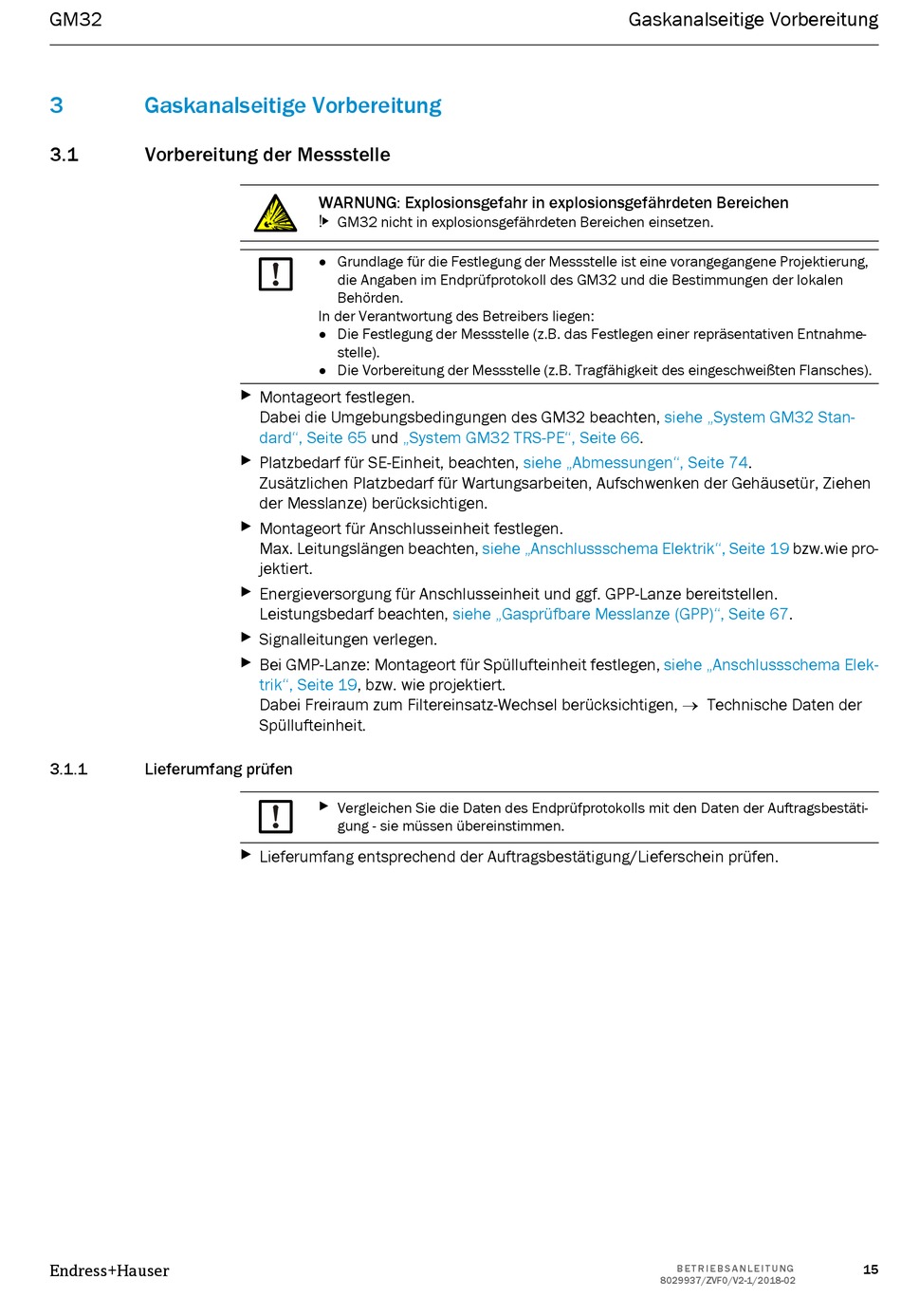

Endress+Hauser GM32 Betriebsanleitung Seite 15

GM32
3 Gaskanalseitige Vorbereitung
3.1 Vorbereitung der Messstelle
3.1.1 Lieferumfang prüfen
Endress+Hauser
WARNUNG: Explosionsgefahr in explosionsgefährdeten Bereichen
!▸
GM32 nicht in explosionsgefährdeten Bereichen einsetzen.
Grundlage für die Festlegung der Messstelle ist eine vorangegangene Projektierung,
●
die Angaben im Endprüfprotokoll des GM32 und die Bestimmungen der lokalen
Behörden.
In der Verantwortung des Betreibers liegen:
Die Festlegung der Messstelle (z.B. das Festlegen einer repräsentativen Entnahme-
●
stelle).
Die Vorbereitung der Messstelle (z.B. Tragfähigkeit des eingeschweißten Flansches).
●
▸
Montageort festlegen.
Dabei die Umgebungsbedingungen des GM32 beachten,
dard", Seite 65 und „System GM32 TRS-PE", Seite
▸
Platzbedarf für SE-Einheit, beachten,
Zusätzlichen Platzbedarf für Wartungsarbeiten, Aufschwenken der Gehäusetür, Ziehen
der Messlanze) berücksichtigen.
▸
Montageort für Anschlusseinheit festlegen.
Max. Leitungslängen beachten,
jektiert.
▸
Energieversorgung für Anschlusseinheit und ggf. GPP-Lanze bereitstellen.
Leistungsbedarf beachten,
▸
Signalleitungen verlegen.
▸
Bei GMP-Lanze: Montageort für Spüllufteinheit festlegen,
trik", Seite 19, bzw. wie projektiert.
Dabei Freiraum zum Filtereinsatz-Wechsel berücksichtigen,  Technische Daten der
Spüllufteinheit.
▸
Vergleichen Sie die Daten des Endprüfprotokolls mit den Daten der Auftragsbestäti-
gung - sie müssen übereinstimmen.
▸
Lieferumfang entsprechend der Auftragsbestätigung/Lieferschein prüfen.
66.
siehe „Abmessungen", Seite
siehe „Anschlussschema Elektrik", Seite 19
siehe „Gasprüfbare Messlanze (GPP)", Seite
Gaskanalseitige Vorbereitung
siehe „System GM32 Stan-
74.
bzw.wie pro-
67.
siehe „Anschlussschema Elek-
B E T R I E B S A N L E I T U N G
8029937/ZVF0/V2-1/2018-02
15
