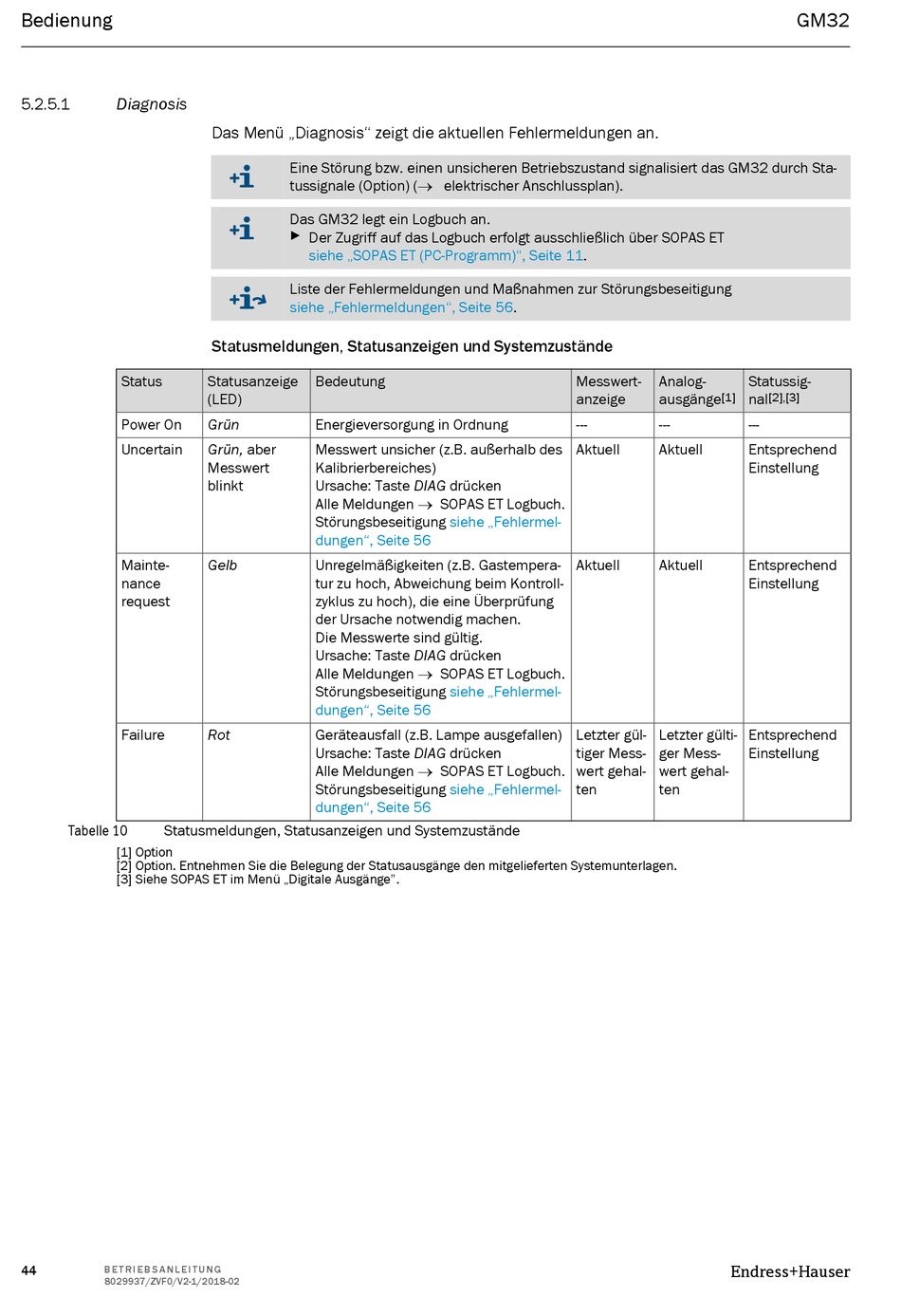

Endress+Hauser GM32 Betriebsanleitung Seite 44

Bedienung
5.2.5.1 Diagnosis
Status
Power On
Uncertain
Mainte-
nance
request
Failure
Statusmeldungen, Statusanzeigen und Systemzustände
Tabelle 10
[1] Option
[2] Option. Entnehmen Sie die Belegung der Statusausgänge den mitgelieferten Systemunterlagen.
[3] Siehe SOPAS ET im Menü „Digitale Ausgänge".
44
B E T R I E B S A N L E I T U N G
8029937/ZVF0/V2-1/2018-02
Das Menü „Diagnosis" zeigt die aktuellen Fehlermeldungen an.
Eine Störung bzw. einen unsicheren Betriebszustand signalisiert das GM32 durch Sta-
tussignale (Option) ( elektrischer Anschlussplan).
Das GM32 legt ein Logbuch an.
▸
Der Zugriff auf das Logbuch erfolgt ausschließlich über SOPAS ET
siehe „SOPAS ET (PC-Programm)", Seite
Liste der Fehlermeldungen und Maßnahmen zur Störungsbeseitigung
siehe „Fehlermeldungen", Seite
Statusmeldungen, Statusanzeigen und Systemzustände
Statusanzeige Bedeutung
(LED)
Grün Energieversorgung in Ordnung
Grün, aber Messwert unsicher (z.B. außerhalb des
Messwert Kalibrierbereiches)
blinkt Ursache: Taste DIAG drücken
Alle Meldungen  SOPAS ET Logbuch.
Störungsbeseitigung
dungen", Seite 56
Gelb Unregelmäßigkeiten (z.B. Gastempera-
tur zu hoch, Abweichung beim Kontroll-
zyklus zu hoch), die eine Überprüfung
der Ursache notwendig machen.
Die Messwerte sind gültig.
Ursache: Taste DIAG drücken
Alle Meldungen  SOPAS ET Logbuch.
Störungsbeseitigung
dungen", Seite 56
Rot Geräteausfall (z.B. Lampe ausgefallen)
Ursache: Taste DIAG drücken
Alle Meldungen  SOPAS ET Logbuch.
Störungsbeseitigung
dungen", Seite 56
11.
56.
Messwert-
anzeige
---
Aktuell
siehe „Fehlermel-
Aktuell
siehe „Fehlermel-
Letzter gül-
tiger Mess-
wert gehal-
siehe „Fehlermel- ten
GM32
Analog- Statussig-
ausgänge [1] nal [2],[3]
--- ---
Aktuell Entsprechend
Einstellung
Aktuell Entsprechend
Einstellung
Letzter gülti- Entsprechend
ger Mess- Einstellung
wert gehal-
ten
