Inbetriebnahme
40
B E T R I E B S A N L E I T U N G
8029937/ZVF0/V2-1/2018-02

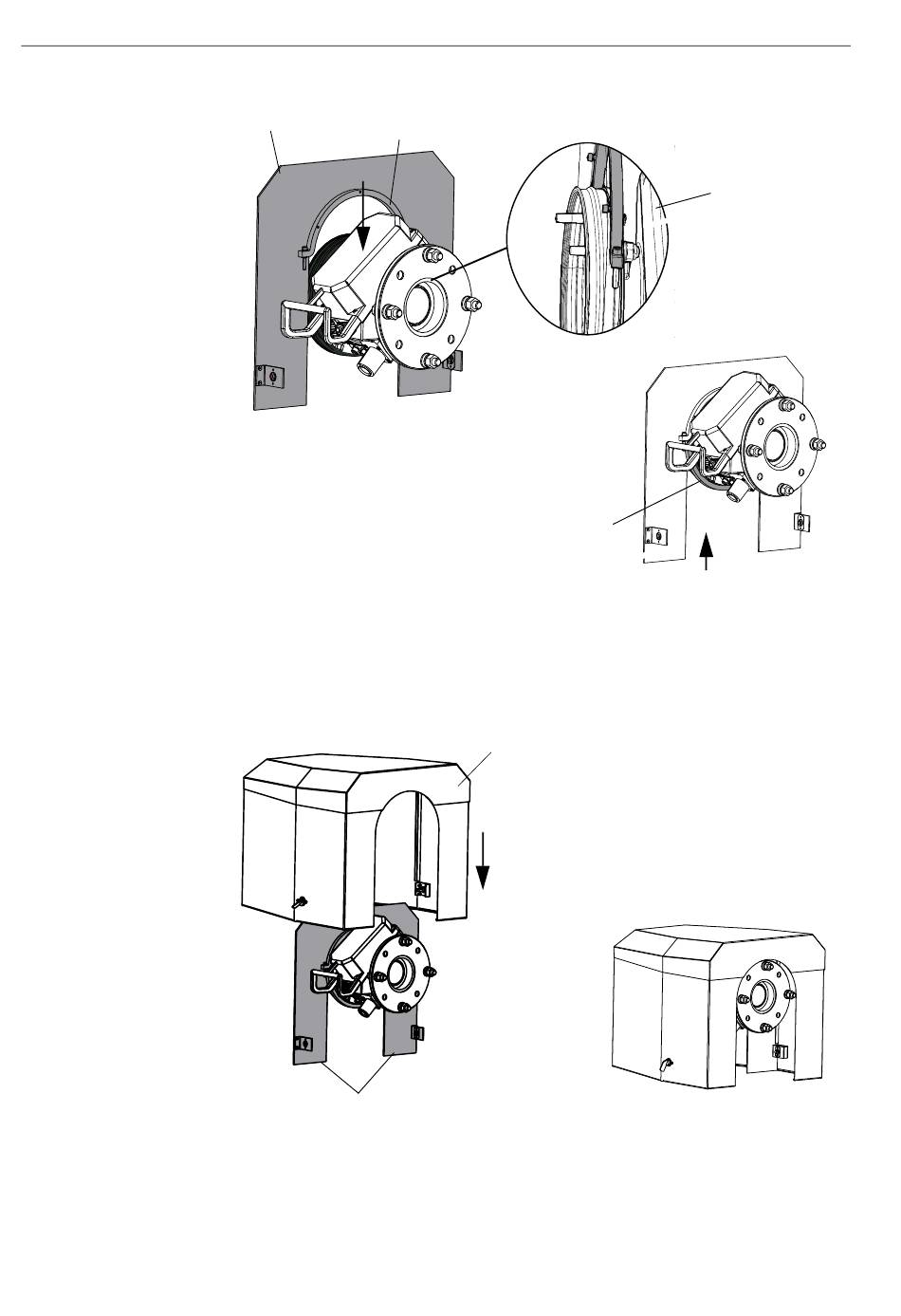

Abb. 24: Anbau der Haube an den Spülluftvorsatz
(1)
Montageplatte
Oberer Befestigungsring
▸
Unteren Befestigungsring entfernen.
▸
Montageplatte (1) von oben auf das Gummiband des Spülluftvorsatzes aufsetzen.
Befestigungsring auf der Seite des Spülluftvorsatzes (2) aufsetzen.
▸
Unterer Befestigungsring (3) wieder befestigen.
Haube montieren
2
Abb. 25: Wetterschutzhaube montiert
Montageplatte
▸
Die Haube von oben auf die Montageplatte aufsetzen.
▸
Die Schlösser einrasten und wieder verschließen.
Detailansicht
Unterer Befestigungsring
Wetterschutzhaube
GM32
(2)
Oberen Befestigungs-
ring auf der Seite des
Spülluftvorsatz aufset-
zen.
(3)
