GM32

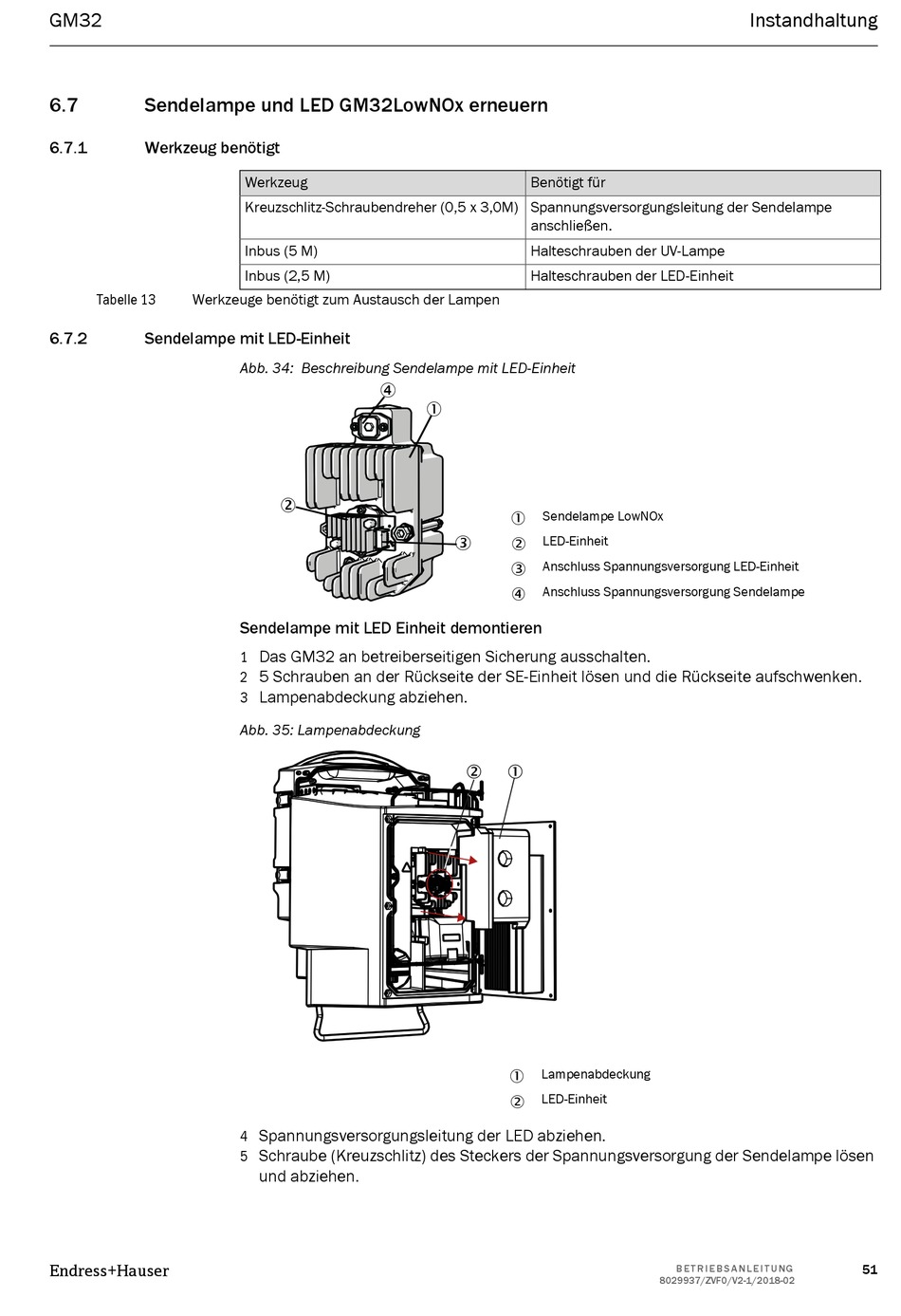

6.7 Sendelampe und LED GM32LowNOx erneuern
6.7.1 Werkzeug benötigt
Tabelle 13 Werkzeuge benötigt zum Austausch der Lampen
6.7.2 Sendelampe mit LED-Einheit
Endress+Hauser
Werkzeug
Kreuzschlitz-Schraubendreher (0,5 x 3,0M) Spannungsversorgungsleitung der Sendelampe
Inbus (5 M)
Inbus (2,5 M)
Abb. 34: Beschreibung Sendelampe mit LED-Einheit


Sendelampe mit LED Einheit demontieren
Das GM32 an betreiberseitigen Sicherung ausschalten.
1
5 Schrauben an der Rückseite der SE-Einheit lösen und die Rückseite aufschwenken.
2
Lampenabdeckung abziehen.
3
Abb. 35: Lampenabdeckung
Spannungsversorgungsleitung der LED abziehen.
4
Schraube (Kreuzschlitz) des Steckers der Spannungsversorgung der Sendelampe lösen
5
und abziehen.
Benötigt für
anschließen.
Halteschrauben der UV-Lampe
Halteschrauben der LED-Einheit

Sendelampe LowNOx

LED-Einheit


Anschluss Spannungsversorgung LED-Einheit

Anschluss Spannungsversorgung Sendelampe

Lampenabdeckung

LED-Einheit

Instandhaltung
