3.5.1 Allgemeine Hinweise
3.5.2 I/O-Schnittstellen (Option) anschließen
Endress+Hauser
VORSICHT: Gefahren durch elektrische Spannungen
▸
Die im folgenden beschriebenen Arbeiten ausschließlich von Elektro-Fachkräften
durchführen lassen, die mit den möglichen Gefahren vertraut sind.
HINWEIS:
Bevor Signalanschlüsse hergestellt werden (auch bei Steckverbindungen):
▸
GM32 und angeschlossene Geräte spannungsfrei schalten.
Sonst kann die interne Elektronik beschädigt werden.
!▸
Stromversorgungskabel nicht unmittelbar neben Signalkabeln verlegen.
▸
Datenleitungen durch die M-Verschraubungen führen.
▸
Datenleitung anschließen.
▸
Beschreibung der I/O-Module
 Betriebsanleitung „Modulares System I/O".

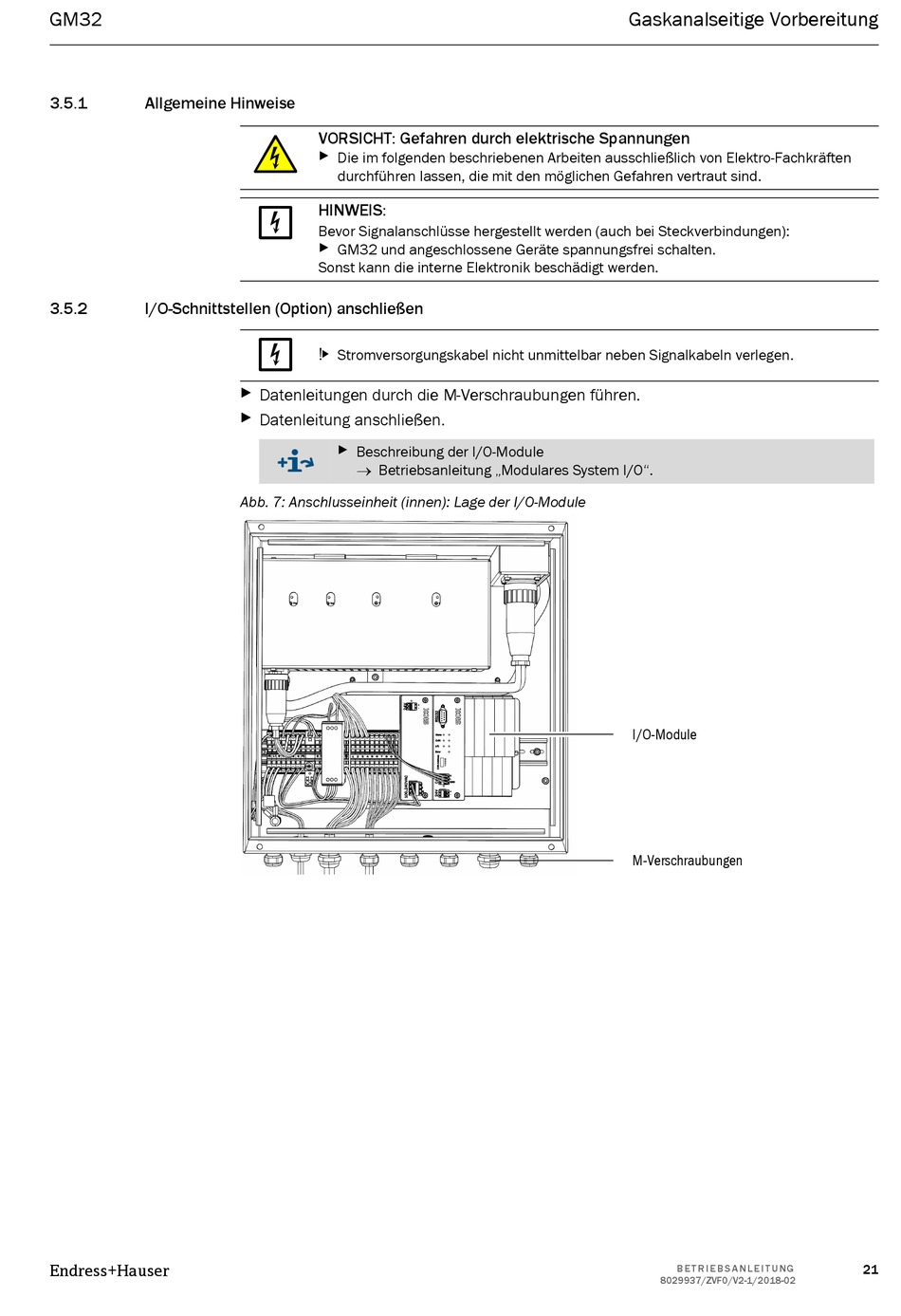

Abb. 7: Anschlusseinheit (innen): Lage der I/O-Module
Gaskanalseitige Vorbereitung
I/O-Module
M-Verschraubungen
