6.3 Aufschwenken und Abnehmen der SE-Einheit
6.4 Sichtkontrolle
Endress+Hauser
WARNUNG: Schädigung der Augen durch Strahlung
Bei geöffneter SE-Einheit können durch die Strahlung der Lampe Schädigung der Augen
entstehen.
▸
Vor Öffnen der SE-Einheit: GM32 am externen Netzschalter ausschalten oder eine
geeignete Schutzbrille tragen.
WARNUNG: Gefahr durch austretendes Gas beim Aufschwenken der SE-Ein-
heit
Bei Überdruck im Gaskanal können beim Aufschwenken der SE-Einheit heiße und/oder
gesundheitsschädliche Gase austreten.
▸
Schwenken Sie die SE-Einheit nur auf, wenn Sie geeignete Sicherheitsmaßnahmen
ergriffen haben.
▸
Bei GMP-Lanze: Stellen Sie den Hebel am Spülluftvorsatz auf Position „Close",
„Hebel der Verschlussvorrichtung (Bei GMP-Lanze)", Seite
VORSICHT: Wenn der Scharnierbolzen nicht richtig eingesteckt ist, kann die
SE-Einheit beim Aufschwenken herunterfallen.
▸
Prüfen Sie vor dem Aufschwenken der SE-Einheit ob der Scharnierbolzen vollständig
heruntergedrückt ist,

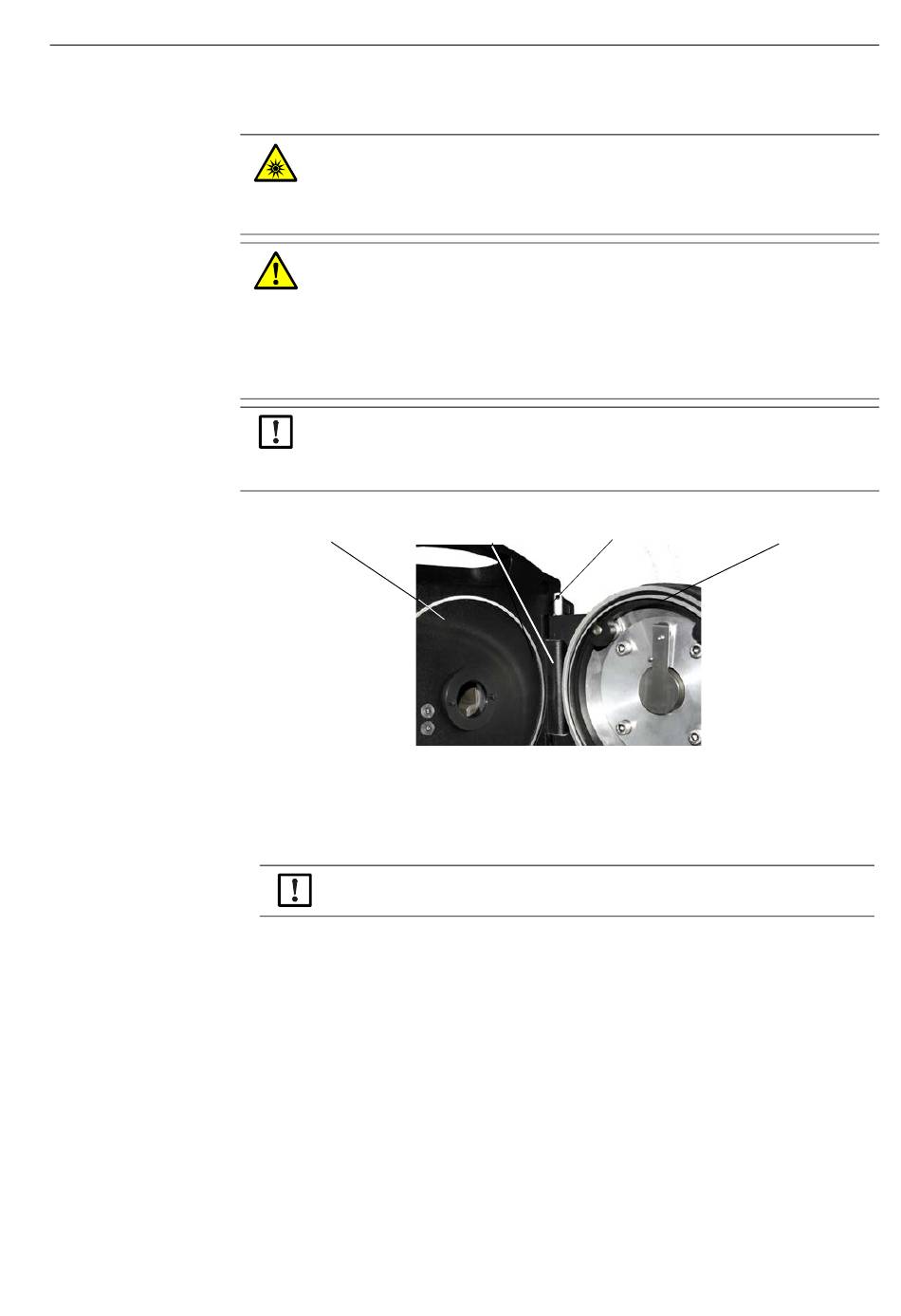

Abb. 31: SE-Einheit aufschwenken
SE-Einheit
Bei GMP-Lanze: Den Hebel am Spülluftvorsatz auf Position „Close" stellen,
1
der Verschlussvorrichtung (Bei GMP-Lanze)", Seite
4 Schnellverschlüsse der SE-Einheit öffnen und SE-Einheit aufschwenken.
2
Wenn Sie die SE-Einheit abnehmen wollen:
3
Scharnierbolzen herausziehen, dabei SE-Einheit festhalten und SE-Einheit abnehmen.
HINWEIS: SE-Einheit ist schwer
▸
Beim Herausziehen des Bolzens die SE-Einheit gut festhalten.
▸
Die Gehäuse der SE-Einheit und der Anschlusseinheit auf mechanische Beschädigungen
prüfen.
▸
Bei Verschmutzung von Gehäusen die entsprechenden Gehäuse reinigen.
▸
Alle Kabel auf Beschädigungen prüfen.
Dabei auf Scheuer- und Knickstellen an Kabeldurchführungen achten.
▸
Flansche und Verschraubungen auf festen Sitz prüfen.
siehe „SE-Einheit montieren", Seite
Scharnier Scharnierbolzen
Instandhaltung
36.
36.
Geräteflansch
siehe „Hebel
36.
