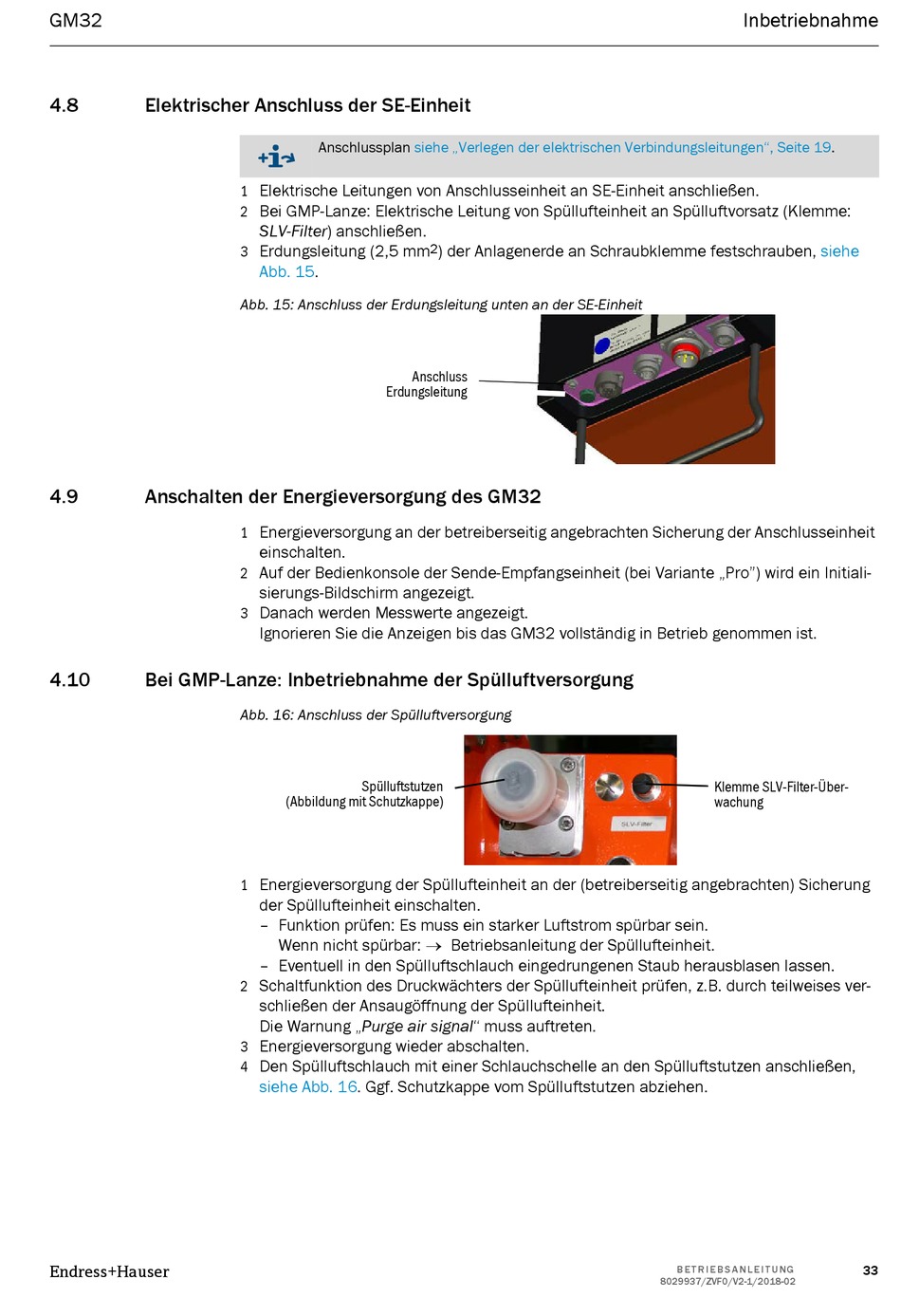

Endress+Hauser GM32 Betriebsanleitung Seite 33

GM32
4.8 Elektrischer Anschluss der SE-Einheit
4.9 Anschalten der Energieversorgung des GM32
4.10 Bei GMP-Lanze: Inbetriebnahme der Spülluftversorgung
Endress+Hauser
Anschlussplan
Elektrische Leitungen von Anschlusseinheit an SE-Einheit anschließen.
1
Bei GMP-Lanze: Elektrische Leitung von Spüllufteinheit an Spülluftvorsatz (Klemme:
2
SLV-Filter) anschließen.
Erdungsleitung (2,5 mm
3
Abb. 15.
Abb. 15: Anschluss der Erdungsleitung unten an der SE-Einheit
Erdungsleitung
Energieversorgung an der betreiberseitig angebrachten Sicherung der Anschlusseinheit
1
einschalten.
Auf der Bedienkonsole der Sende-Empfangseinheit (bei Variante „Pro") wird ein Initiali-
2
sierungs-Bildschirm angezeigt.
Danach werden Messwerte angezeigt.
3
Ignorieren Sie die Anzeigen bis das GM32 vollständig in Betrieb genommen ist.
Abb. 16: Anschluss der Spülluftversorgung
Spülluftstutzen
(Abbildung mit Schutzkappe)
Energieversorgung der Spüllufteinheit an der (betreiberseitig angebrachten) Sicherung
1
der Spüllufteinheit einschalten.
– Funktion prüfen: Es muss ein starker Luftstrom spürbar sein.
Wenn nicht spürbar:  Betriebsanleitung der Spüllufteinheit.
– Eventuell in den Spülluftschlauch eingedrungenen Staub herausblasen lassen.
Schaltfunktion des Druckwächters der Spüllufteinheit prüfen, z.B. durch teilweises ver-
2
schließen der Ansaugöffnung der Spüllufteinheit.
Die Warnung „Purge air signal" muss auftreten.
Energieversorgung wieder abschalten.
3
Den Spülluftschlauch mit einer Schlauchschelle an den Spülluftstutzen anschließen,
4
siehe Abb. 16. Ggf. Schutzkappe vom Spülluftstutzen abziehen.
siehe „Verlegen der elektrischen Verbindungsleitungen", Seite
2 ) der Anlagenerde an Schraubklemme festschrauben,
Anschluss
Inbetriebnahme
19.
siehe
Klemme SLV-Filter-Über-
wachung
B E T R I E B S A N L E I T U N G
8029937/ZVF0/V2-1/2018-02
