GM32
4.15 Anbau der Wetterschutzhauben (Option)
Endress+Hauser

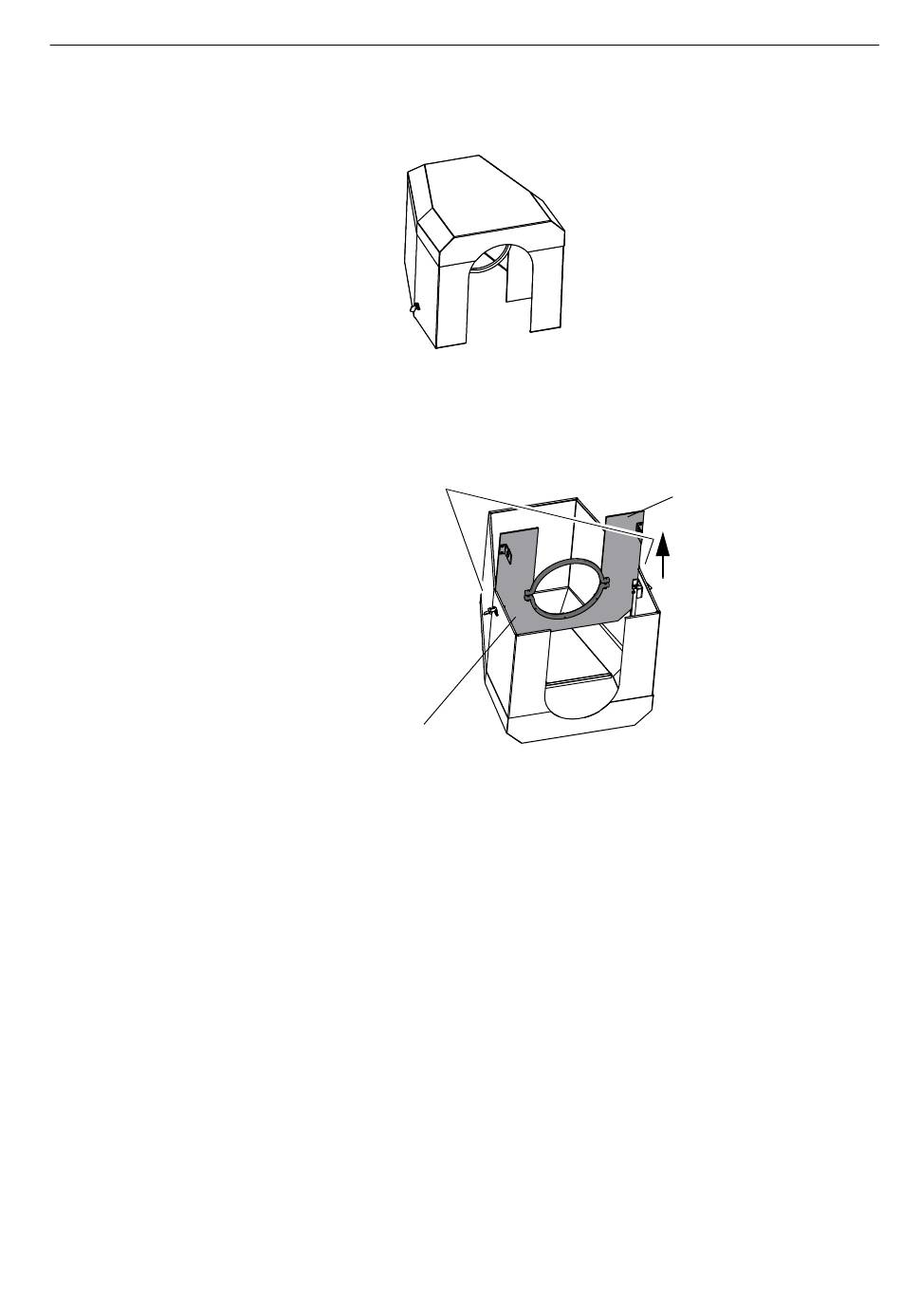

Abb. 22: Wetterschutzhaube der Sende-Empfangseinheit
Der Anbau der Wetterschutzhaube erfolgt in 2 Schritten:
Montageplatte an den Flansch des Spülluftvorsatzes montieren.
1
Abb. 23: Wetterschutzhaube
Befestigungsring
▸
Wetterschutzhaube umgekehrt auf dem Boden absetzen.
▸
Die Schlösser an beiden Seiten öffnen und aushängen.
▸
Montageplatte noch oben abziehen und von der Haube entfernen.
Schloss
Inbetriebnahme
Montageplatte
