Bosch ICP-MAP5000-2 Installationshandbuch Seite 9

Modular Alarm Platform 5000
6
Montieren Sie das Gehäuse direkt unterhalb vom oder neben dem ICP-MAP0111 MAP
Zentralengehäuse (bündig mit der Oberkante).
Siehe
–
–
–
2.4.1 Planen des Systems mit Netzteil
Anzahl der Netzteile
Um den zuverlässigen Systemstart sicherzustellen, müssen Sie die folgenden Aspekte
berücksichtigen:
–
–
–
Hinweis!
i
Der normale Betriebszustand ist nicht Gegenstand dieser Betrachtung.
Einschaltstrom
–
–
–
Strombegrenzung
–
–
Siehe „Typische Konfiguration mit ICP-MAP0111 MAP Zentralgehäuse, Seite 10".

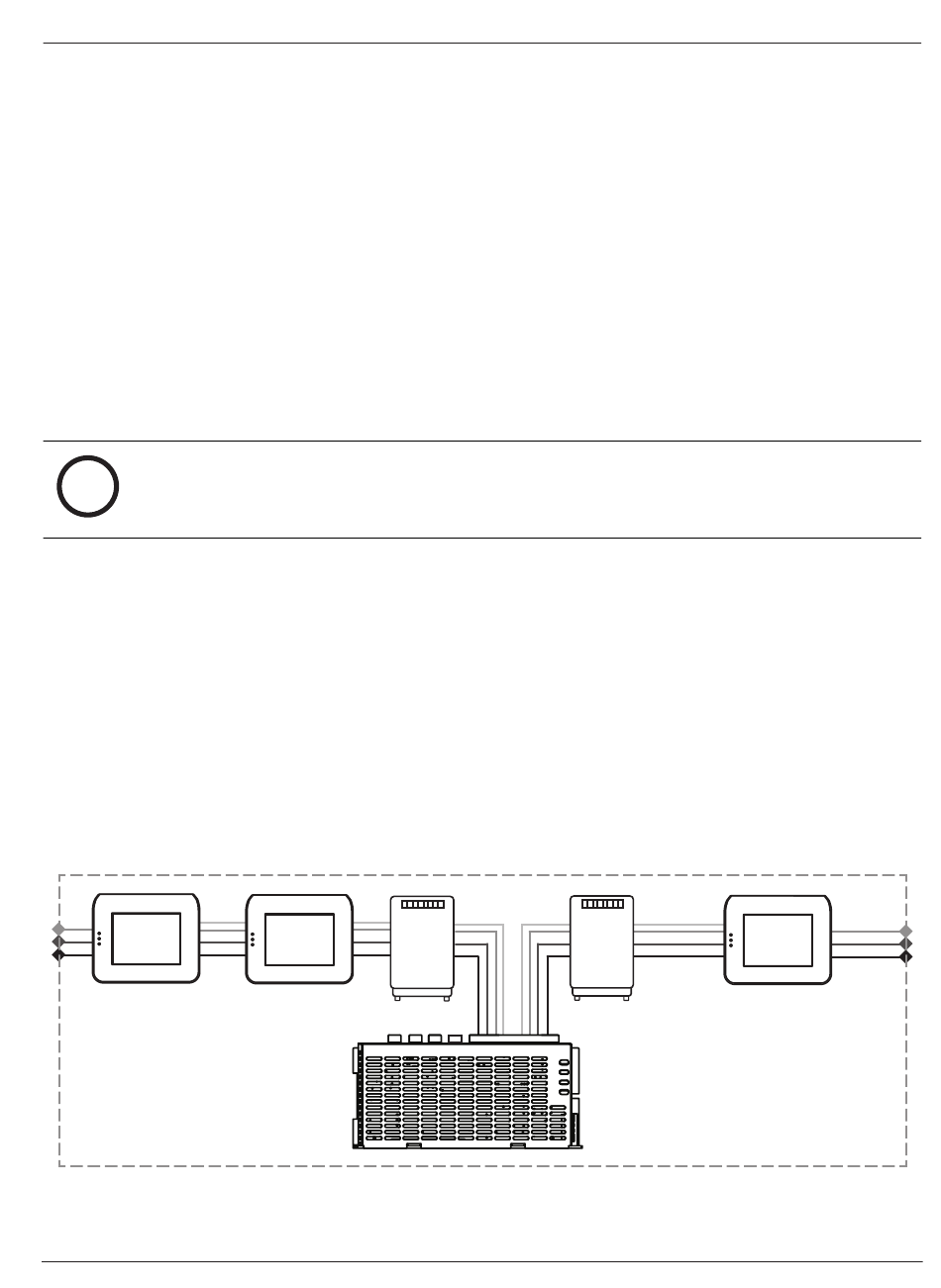

Definition eines Netzteilabschnitts
Ein Netzteilabschnitt besteht aus einem Netzteil und allen Verbrauchern, die von diesem
Netzteil versorgt werden.
Netzteilabschnitt
In einem Netzteilabschnitt werden 4-adrige Kabel zum Anschluss der Verbraucher
verwendet.
Bosch Security Systems B.V.
MAP Zentralengehäuse, Seite 22
MAP Energieversorgungsgehäuse, Seite 24
MAP Erweiterungsgehäuse, Seite 25
Einschaltstrom der angeschlossenen Verbraucher
Stromgrenze des IPP-MAP0005-2 MAP Netzteils 150 W
Stromgrenze der MAP5000 Zentrale
IUI-MAP0001-3 MAP Touchscreen-Bedienteil: max. 250 mA
ICP-MAP0010 MAP LSN Improved Modul: max. 1.000 mA, AUX wird später eingeschaltet
ICP-MAP0007-2 MAP Koppler DE: vernachlässigbar
Stromversorgung pro Ausgang A/B (kurzzeitig): 3,2 A
MAP5000 Zentrale an externem BDB: 1,6 A
Installationshandbuch
Einführung | de
2024-11 | V27 | F.01U.076.193
9
