Bei der Planung müssen Sie die folgenden Voraussetzungen beachten, damit ein
zuverlässiger Systemstart gewährleistet ist:
Voraussetzung 1
Für die Verbindung zweier Netzteilabschnitte müssen immer 3-adrige Kabel verwendet
werden (ohne +28 V, rote Ader)

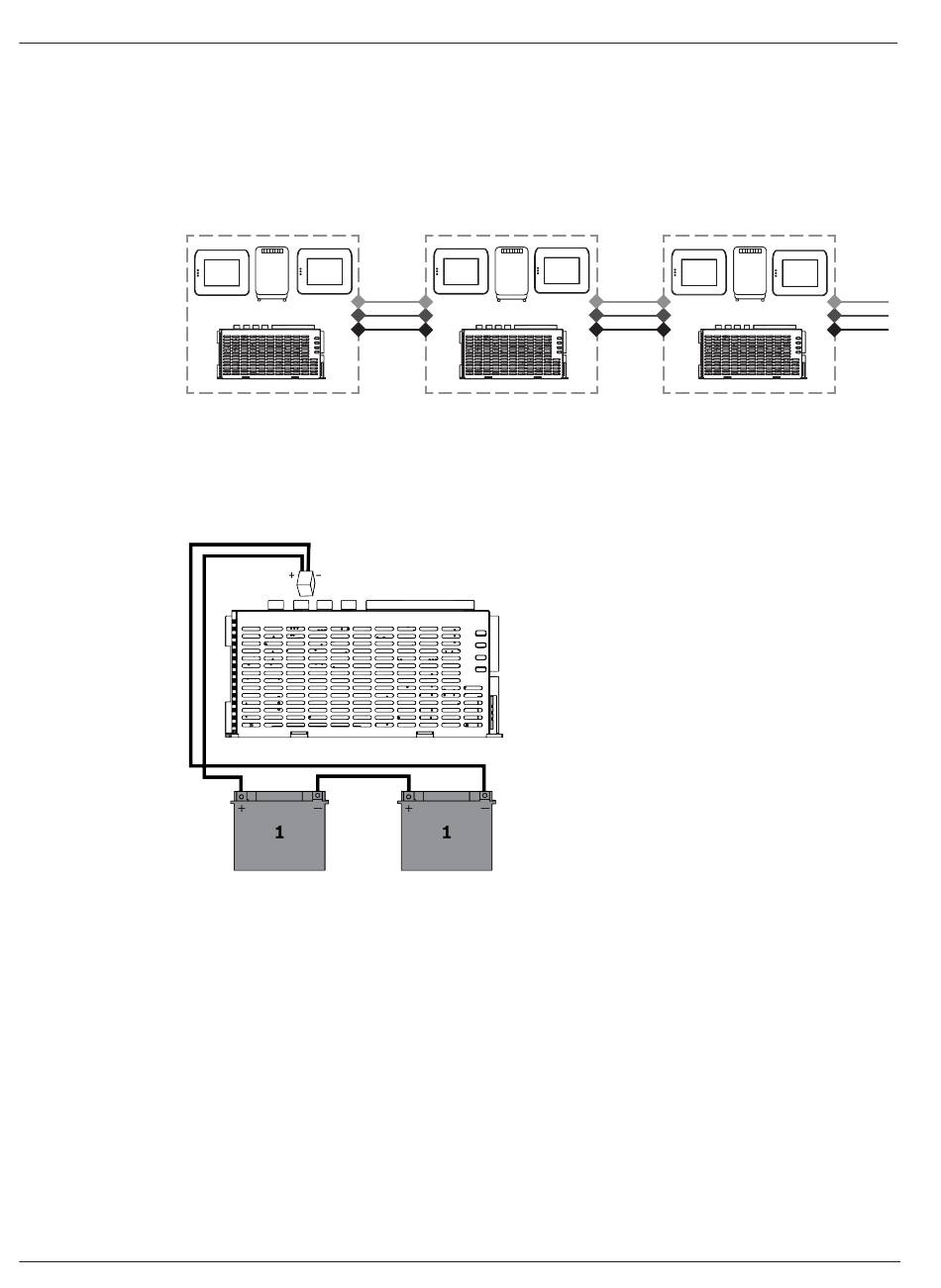

Abbildung 2.1: Verkabelung von Netzteilabschnitten
Voraussetzung 2
Aufgeladene Batterien müssen an das Netzteil angeschlossen sein, damit ein zuverlässiger
Systemstart sichergestellt ist.
Abbildung 2.2: Batterien für den Systemstart
Voraussetzung 3
Damit ein zuverlässiger Systemstart gewährleistet ist, müssen Kabellänge und
Drahtdurchmesser berücksichtigt werden:
–
–
Siehe Kabellänge, Seite 12.
Typische Konfiguration mit ICP-MAP0111 MAP Zentralgehäuse
MAP5000 Zentrale – MAP Koppler DE – 3 LSN Improved Module – 2 Touchscreen-
Bedienteile
