18 de | Einführung

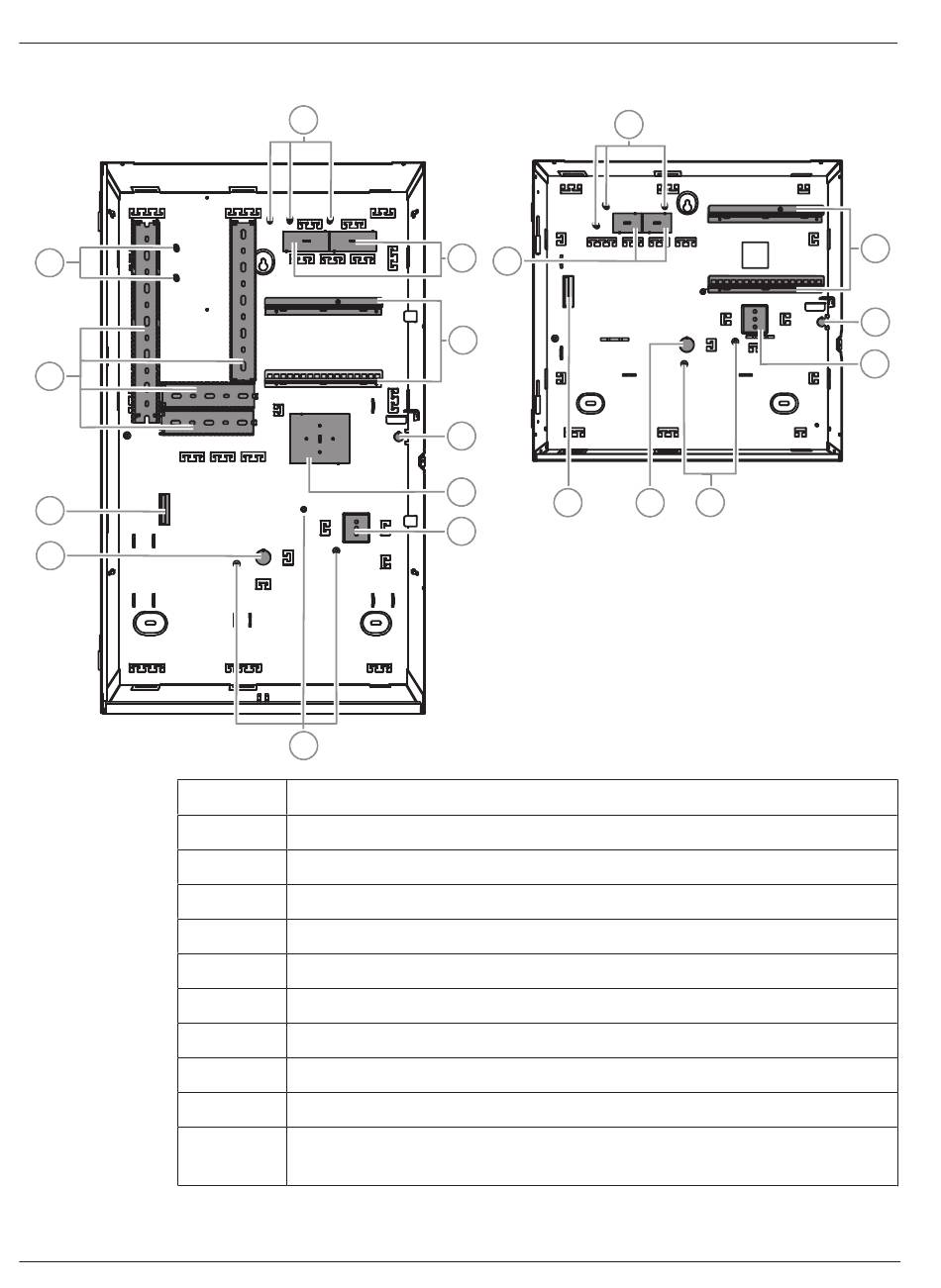

Gehäuseübersicht
9
1
8
10
Position
1
2
3
4
5
6
7
8
9
10
2024-11 | V27 | F.01U.076.193
9
2
3
5
4
6
7
Beschreibung
Kabelkanäle
Kabelaussparungen
Montageschienen für ICP-MAP0020 MAP Montageplatte für Zubehör
Montageposition für TAE-Dose
Aussparung für Abreißmelder
Montageposition für ICP-MAP0065 MAP Klemmenblock
Erdungsbolzen
Flansch für IPP-MAP0005-2 MAP Netzteil 150 W
Anschlusspunkte für Abschirmung
Aussparung für Netzkabel (verwenden, wenn Netzkabel über die Rückseite
des Gehäuses zugeführt werden)
Installationshandbuch
9
2
8 10
Modular Alarm Platform 5000
3
5
6
7
