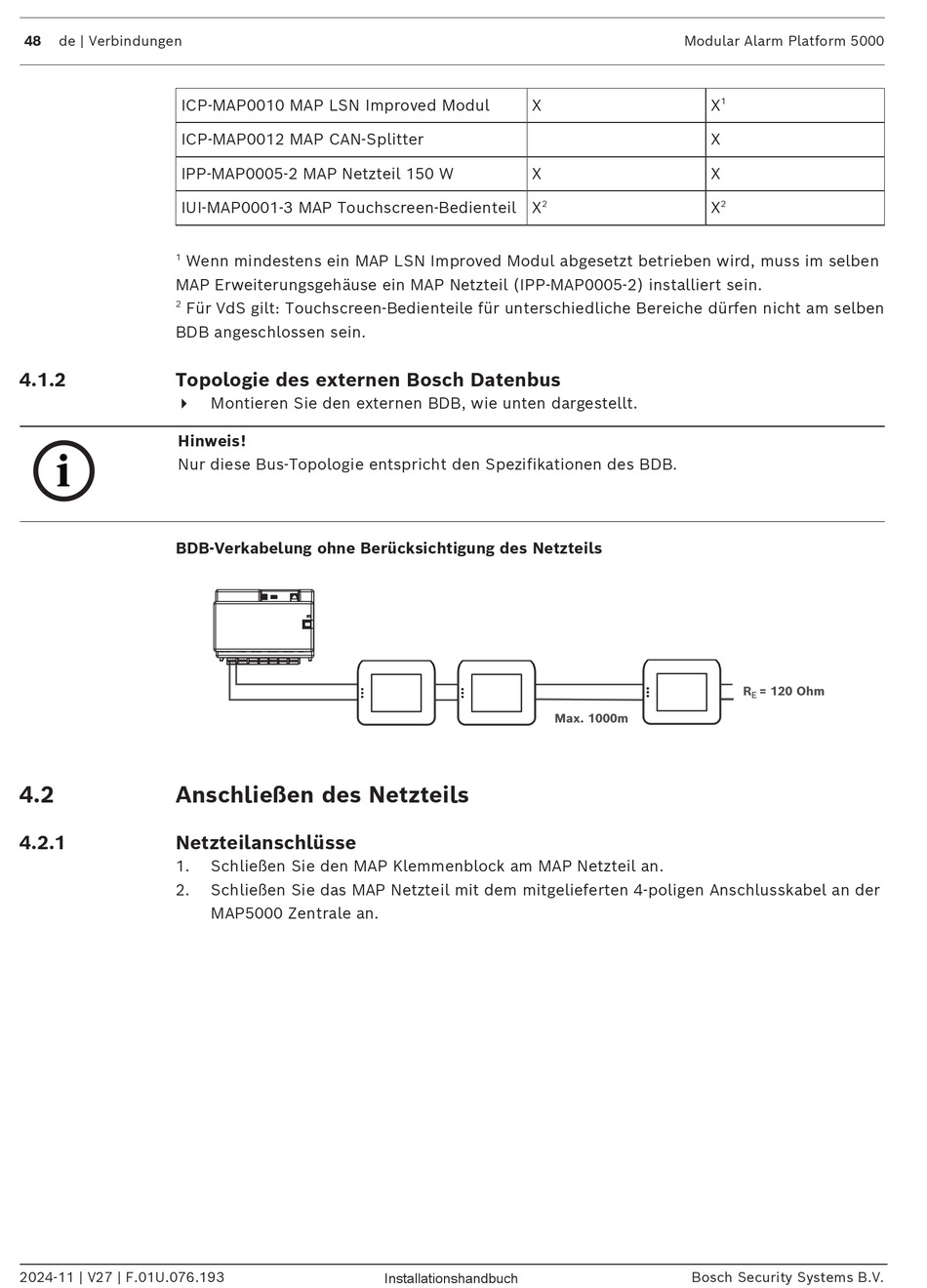

Bosch ICP-MAP5000-2 Installationshandbuch Seite 48

48 de | Verbindungen
ICP‑MAP0010 MAP LSN Improved Modul
ICP-MAP0012 MAP CAN-Splitter
IPP-MAP0005-2 MAP Netzteil 150 W
IUI-MAP0001-3 MAP Touchscreen-Bedienteil X
1
Wenn mindestens ein MAP LSN Improved Modul abgesetzt betrieben wird, muss im selben
MAP Erweiterungsgehäuse ein MAP Netzteil (IPP-MAP0005-2) installiert sein.
2
Für VdS gilt: Touchscreen-Bedienteile für unterschiedliche Bereiche dürfen nicht am selben
BDB angeschlossen sein.
4.1.2 Topologie des externen Bosch Datenbus
4
Hinweis!
i
Nur diese Bus-Topologie entspricht den Spezifikationen des BDB.
BDB-Verkabelung ohne Berücksichtigung des Netzteils
4.2 Anschließen des Netzteils
4.2.1 Netzteilanschlüsse
1.
2.
2024-11 | V27 | F.01U.076.193
Montieren Sie den externen BDB, wie unten dargestellt.
Schließen Sie den MAP Klemmenblock am MAP Netzteil an.
Schließen Sie das MAP Netzteil mit dem mitgelieferten 4-poligen Anschlusskabel an der
MAP5000 Zentrale an.
Installationshandbuch
Modular Alarm Platform 5000
X
X
2
Max. 1000m
Bosch Security Systems B.V.
1
X
X
X
2
X
R = 120 Ohm
E
