56 de | Verbindungen

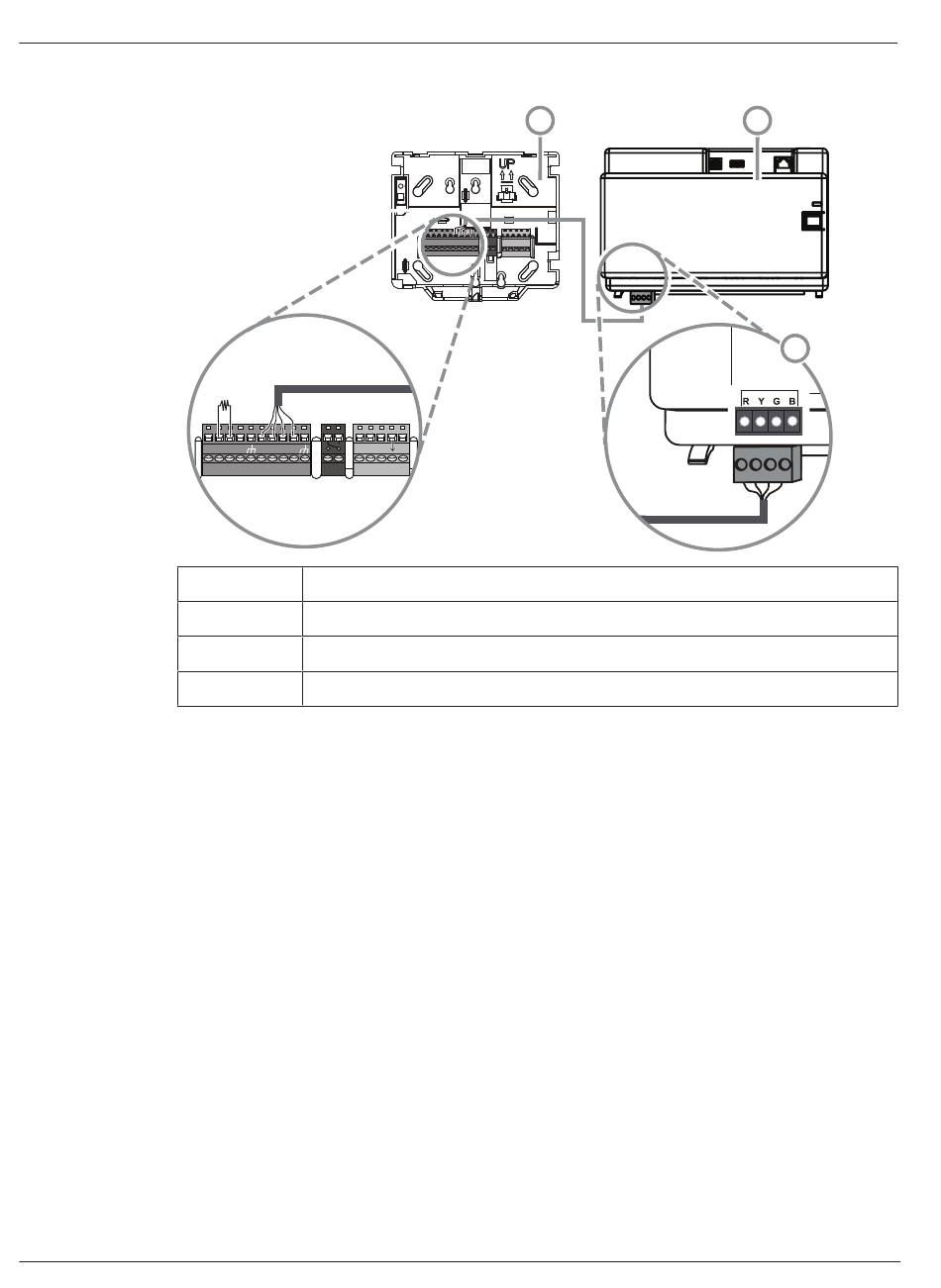

Externe BDB-Verbindung am Touchscreen-Bedienteil
Position
1
2
3
4.8 Installieren des Touchscreen-Bedienteils
Montageposition
Montieren Sie das Touchscreen-Bedienteil so an der Wand, dass die Bedienoberfläche auf
einer für den Endbenutzer angenehmen Höhe platziert ist. Touchscreen-Bedienteile werden
normalerweise auf Schulterhöhe installiert (ca. 150 bis 160 cm über dem Boden). Es muss
durch eine entsprechende Positionierung des Touchscreen-Bedienteils oder
organisatorische Maßnahmen gewährleistet sein, dass nur der Benutzer eine optimale Sicht
auf das Touchscreen-Bedienteil hat.
Montage des Touchscreen-Bedienteils
1.
2.
3.
4.
5.
6.
7.
2024-11 | V27 | F.01U.076.193
120 Ω
R Y G B R Y G B 1
Beschreibung
MAP Touchscreen-Bedienteil
MAP5000 Zentrale
Externer BDB
Entriegeln Sie den Touchscreen-Bedienteilsockel und nehmen Sie die Abdeckung ab.
Verwenden Sie den Touchscreen-Bedienteilsockel als Bohrschablone, um die
Bohrlöcher auf der Montagefläche zu markieren.
Verdrahtungsanweisungen finden Sie unter „Externe BDB-Verbindung am Touchscreen-
Bedienteil, Seite 56".
Setzen Sie die Abdeckung wieder auf das Touchscreen-Bedienteil.
Bedienteilsockel und Abdeckung werden automatisch verriegelt.
Befestigen Sie die Abdeckung mit einer Schraube M3 x 20 mm (F.01U.172.636).
Das eingezogene Kabel muss mit Zugentlastung angeschlossen werden.
Nach Abschluss der Montage muss die Klebe-Plombe angebracht werden.
1
2
Installationshandbuch
Modular Alarm Platform 5000
2
3
1 2 3 4
