de | Verbindungen

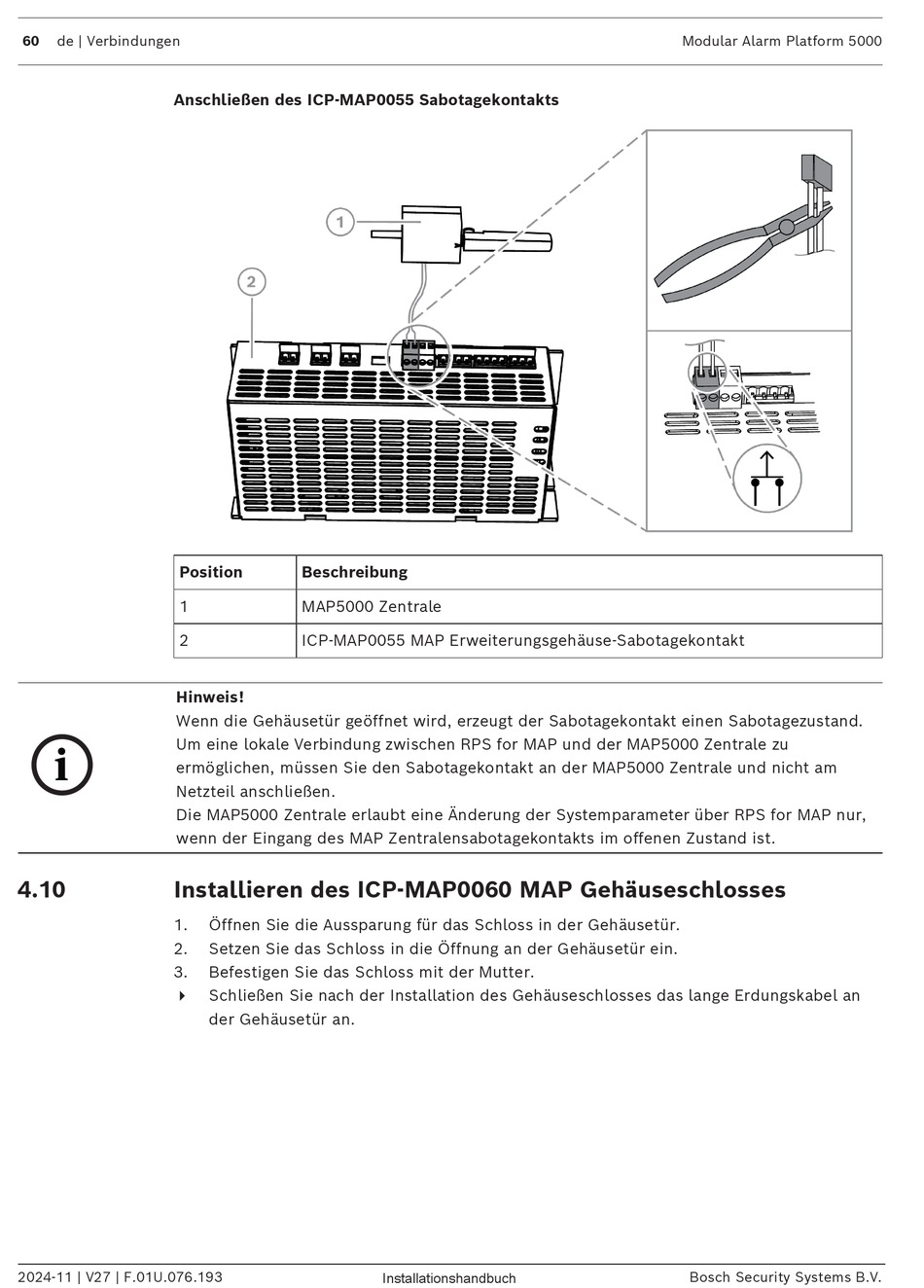

Anschließen des ICP-MAP0055 Sabotagekontakts
Position
1
2
Hinweis!
Wenn die Gehäusetür geöffnet wird, erzeugt der Sabotagekontakt einen Sabotagezustand.
Um eine lokale Verbindung zwischen RPS for MAP und der MAP5000 Zentrale zu
i
ermöglichen, müssen Sie den Sabotagekontakt an der MAP5000 Zentrale und nicht am
Netzteil anschließen.
Die MAP5000 Zentrale erlaubt eine Änderung der Systemparameter über RPS for MAP nur,
wenn der Eingang des MAP Zentralensabotagekontakts im offenen Zustand ist.
4.10
Installieren des ICP-MAP0060 MAP Gehäuseschlosses
1.
2.
3.
4
2024-11 | V27 | F.01U.076.193
Beschreibung
MAP5000 Zentrale
ICP-MAP0055 MAP Erweiterungsgehäuse-Sabotagekontakt
Öffnen Sie die Aussparung für das Schloss in der Gehäusetür.
Setzen Sie das Schloss in die Öffnung an der Gehäusetür ein.
Befestigen Sie das Schloss mit der Mutter.
Schließen Sie nach der Installation des Gehäuseschlosses das lange Erdungskabel an
der Gehäusetür an.
Installationshandbuch
