Modular Alarm Platform 5000

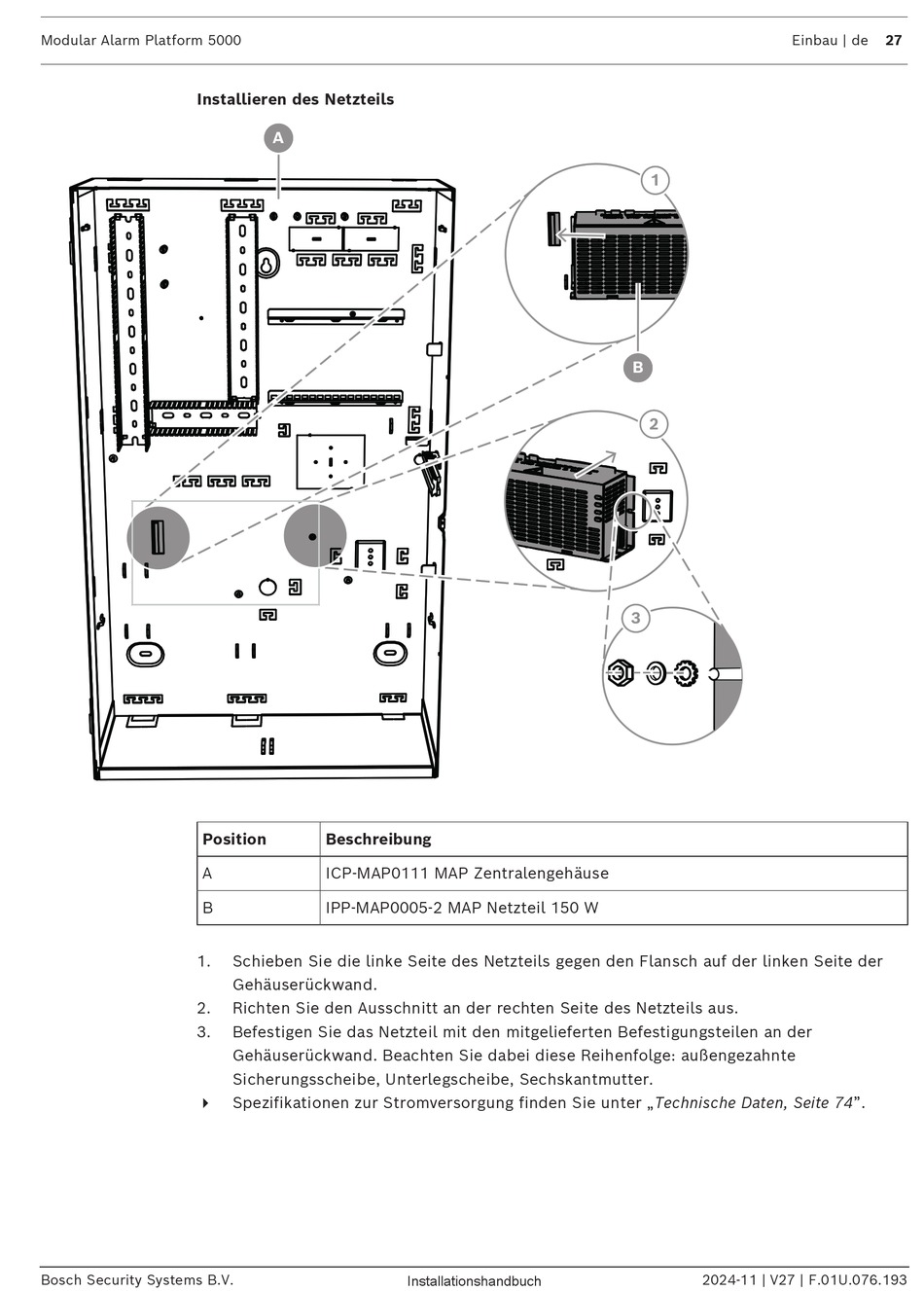

Installieren des Netzteils
Position
A
B
1.
2.
3.
4
Bosch Security Systems B.V.
A
Beschreibung
ICP-MAP0111 MAP Zentralengehäuse
IPP-MAP0005-2 MAP Netzteil 150 W
Schieben Sie die linke Seite des Netzteils gegen den Flansch auf der linken Seite der
Gehäuserückwand.
Richten Sie den Ausschnitt an der rechten Seite des Netzteils aus.
Befestigen Sie das Netzteil mit den mitgelieferten Befestigungsteilen an der
Gehäuserückwand. Beachten Sie dabei diese Reihenfolge: außengezahnte
Sicherungsscheibe, Unterlegscheibe, Sechskantmutter.
Spezifikationen zur Stromversorgung finden Sie unter „Technische Daten, Seite 74".
Installationshandbuch
Einbau | de
1
B
2
3
2024-11 | V27 | F.01U.076.193
